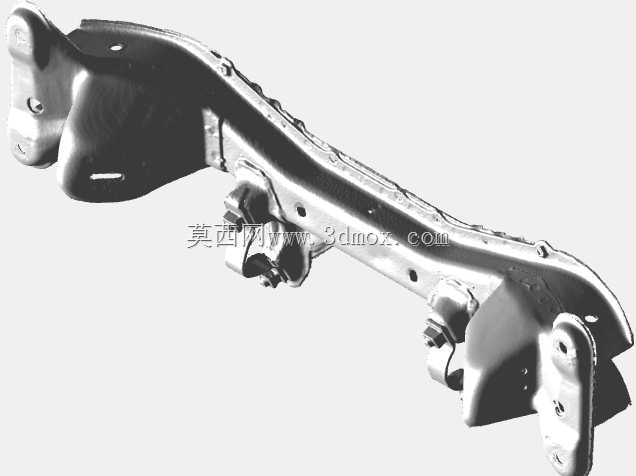

日产240sx车型S13前副车架扫描数模

　　从实际装车用途来看，这款前副车架是前舱底盘的核心承载构件，上方承接动力总成的安装固定位，两侧连接前下摆臂、转向机、稳定杆等底盘部件，下部预留了护板安装孔与拖车点，所有受力点位的板材厚度、加强筋布局都经过原厂车型的载荷验证，扫描数据完整保留了这些受力区域的几何特征，没有简化关键的过渡圆角与焊接凸台。从结构设计逻辑来看，这款副车架采用冲压钢板焊接成型的主体结构，左右两侧的纵梁采用变截面冲压造型，在轮拱内侧的避让区域做了内凹收窄处理，既给转向拉杆、半轴留出足够的运动行程，又能在碰撞工况下按照预设路径溃缩吸能；中部的横梁采用盒型焊接结构，提升整体扭转刚度，避免激烈驾驶时副车架出现形变影响定位参数。该扫描数模完整还原了S13底盘前副车架的真实几何形态，覆盖所有安装点位、冲压曲面特征与焊接连接结构，可直接用于底盘改装设计、悬架匹配校核、逆向开发参考等工程场景。在改装领域，不少漂移赛事玩家会针对S13车型调整前轮定位参数、更换强化摆臂与转向节，这套扫描数据能省去人工测量实车的大量工序，直接在三维环境中完成硬点校核，避免改装件装车后出现干涉、定位偏差等问题。

　　数模中完整保留了所有安装孔的相对位置与孔径尺寸，包括与车身纵梁连接的四个主固定点、下摆臂球头安装座、转向机固定支架、稳定杆吊耳安装位、发动机机脚垫固定位，每个点位的平面度特征、螺栓过孔的沉台结构都和实车完全一致，做改装件设计时可以直接提取这些硬点坐标，不需要反复核对实车测量数据。在安装边界方面，这款副车架的整体宽度适配S13车型的前轮距设定，上部与发动机油底壳、排气头段的间隙在数模中可以直接测量，两侧与轮拱内衬的最小距离、转向打满时下摆臂与副车架本体的间隙都能通过数模做运动仿真校核，避免改装后出现部件摩擦、行程受限的问题。

　　对于做底盘复刻、零部件替换的从业者来说，这套扫描数模可以直接作为加工参考，不管是做钢制强化副车架还是轻量化铝合金改制件，都能以这套数据为基准，匹配原车的所有安装点位，不需要对车身或者其他底盘部件做额外切割修改。数模中还保留了原厂副车架上的所有工艺特征，包括冲压过程中留下的加强筋、焊接后的焊点凸台、电泳涂装后的安装定位标记点，这些细节在做逆向建模时可以帮助还原原厂的制造工艺，让复刻件的结构强度更接近原厂设计水平。

　　在悬架匹配工作中，工程师可以直接将摆臂、转向节、减震器的数模装配到这套副车架模型上，模拟车轮上下跳动、转向时的运动轨迹，计算主销后倾、外倾等定位参数的变化范围，验证改装摆臂的长度、安装点位置是否合理，大幅减少实车调校的试错成本。不同于正向设计的参数化模型，这套扫描数模完全基于实车逆向采集，所有几何偏差都控制在工业扫描的精度范围内，哪怕是使用多年出现轻微形变的拆车副车架，其实际安装状态的几何特征也被完整记录，更适合用于老车修复、改装定制这类需要匹配实车实际状态的工程场景，避免了原厂图纸数模和实际装车部件存在制造公差、使用形变带来的匹配问题。
