双体船分段船体结构三维设计

项目分类:船 发布时间:2025-09-16 ID:1071585
  • 双体船分段船体结构三维设计
  • 双体船分段船体结构三维设计
  • 双体船分段船体结构三维设计
  • 双体船分段船体结构三维设计
  • 双体船分段船体结构三维设计
  • 双体船分段船体结构三维设计

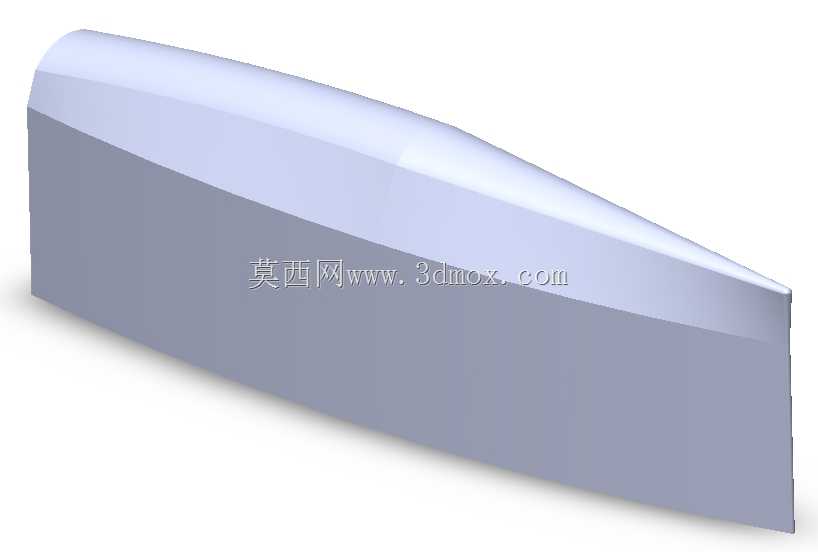

  本次呈现的双体船船体分段结构,核心服务于内河及近岸小型双体船舶的主体结构搭建场景,这类结构目前广泛应用在观光游览船、小型作业交通艇、近岸水文监测船的船体建造环节,相比常规单体船结构,双体船的片体布局能在同等排水量下获得更宽的甲板使用面积,同时大幅降低航行时的横摇幅度,提升乘员舒适性与作业平台稳定性。从结构功能来看,该分段属于船体中部的主承力段,是连接两侧片体、承载甲板载荷与上层建筑重量的核心结构单元,设计时优先考虑了纵向强度的连续性,沿船长方向布置的多道纵向强肋位,能够有效分散航行时波浪拍击产生的交变应力,避免应力集中在片体与连接桥的过渡区域。

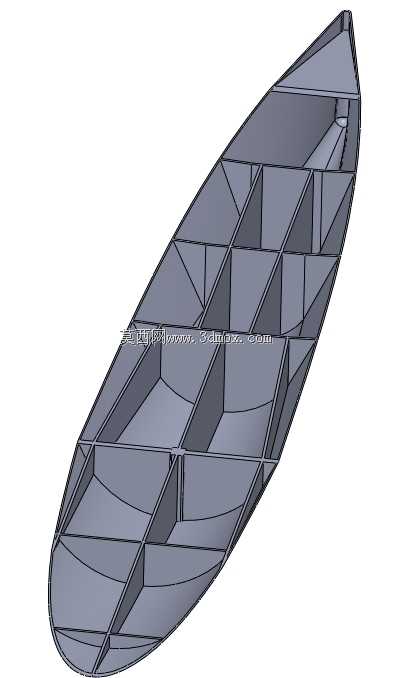

  设计思路上,没有采用传统单体船的单壳板加密集肋骨的布局,而是结合双体船的受力特点,将横向强框架与纵向桁材做了一体化的结构整合,每道肋位的腹板高度根据所在位置的弯矩分布做了渐变处理:靠近片体底部的区域腹板高度更高,用来承受航行时的总纵弯曲应力,靠近连接桥上部的区域则适当降低腹板高度,在保证结构强度的前提下控制整体重量,提升船舶的载重效率。从外形尺寸与安装边界来看,该分段的片体部分采用了折线型的外板轮廓,底部带有轻微的舭部升高,能够减少航行时的摩擦阻力,两侧片体的间距经过匹配计算,预留了后续安装推进系统、舵系的操作空间,分段两端的连接端面做了平面度公差预留,方便与船首、船尾分段进行对位焊接,端面处的骨材接头全部采用错位布置,避免现场拼接时出现骨材对位偏差导致的焊接缺陷。

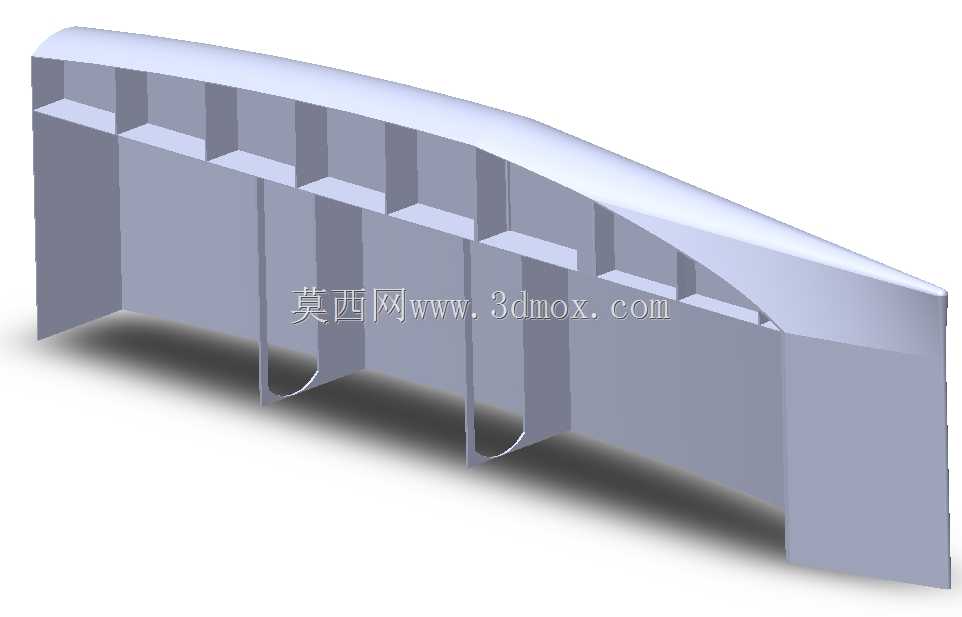

  结构细节上,每道肋板上都开设了标准的流水孔与透气孔,满足船舶建造时的涂装、压载水流通以及舱室通风的工艺要求,连接桥区域的下表面做了圆弧过渡处理,能够降低航行时连接桥区域的波浪砰击载荷,减少高速航行时的结构振动。实际生产应用中,这类分段结构可以直接作为模块化建造的基准单元,船厂在预制该分段时,可以同步开展内部管系、电缆托架的预装作业,待分段合拢后仅需要完成跨分段的管线对接即可,能够有效缩短船台建造周期。

  从结构受力的仿真验证角度,该分段的骨材间距设置匹配了常用船用钢板的厚度规格,在常规的3米设计波高工况下,结构的最大应力值能够控制在船用结构钢的许用应力范围内,不需要额外增加局部加强结构,同时骨材的选型全部采用标准的船用球扁钢规格,不需要定制特殊截面的型材,能够降低物料采购与加工的成本。在安装边界的匹配上,该分段的甲板面预设了上层建筑安装的基准定位线,以及设备安装的预埋加强结构位置,后续安装甲板机械、客舱围栏等部件时,不需要额外在甲板板下焊接临时加强,避免对主体结构的防腐层造成破坏。片体的舷侧外板采用了等厚度设计,从建造工艺角度降低了板材冷弯加工的难度,外板的拼接缝全部布置在骨材位置,能够减少拼缝处的焊接变形,提升分段的外形尺寸精度。对于从事小型船舶设计的结构工程师来说,该结构的骨材布置逻辑、过渡区域的处理方式,都可以作为同尺度双体船结构设计的参考,尤其是连接桥与片体过渡区域的圆弧过渡设计、肋板高度渐变的处理方式,能够有效解决小尺度双体船常见的过渡区域应力集中、结构重量冗余的问题。
