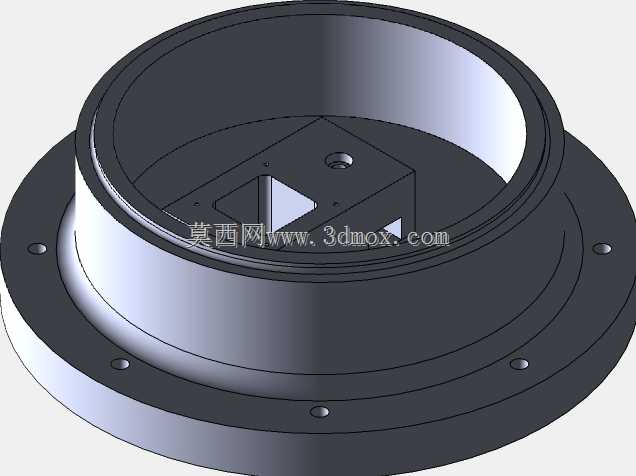

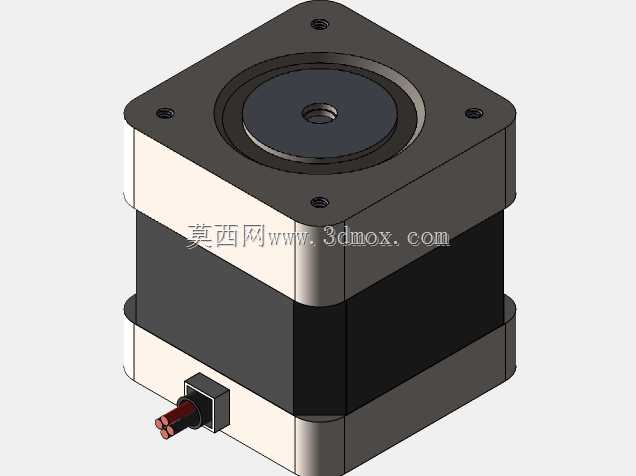

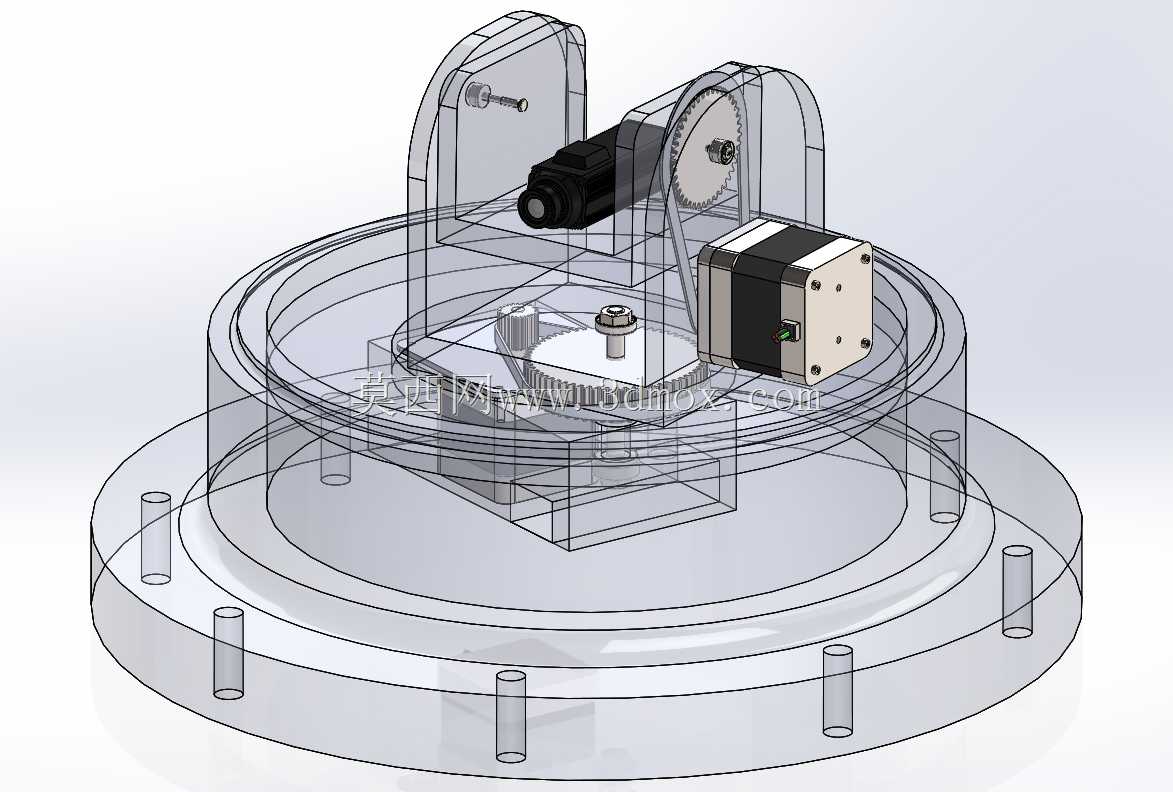

这款双轴云台结构主要面向需要精准角度调整的搭载场景,常见于视觉检测工位的相机搭载、小型探测传感器的姿态调整、轻型作业执行端的方位切换等工况,可在水平回转与俯仰摆动两个自由度上完成指定角度的位置调整,满足不同作业面的对准需求。从结构布局来看,底部采用圆盘式安装基座,基座周向均匀布置沉头安装孔,可直接通过螺栓固定在设备台面或支架顶端,安装孔的分布直径适配常规工业安装支架的孔位标准,基座整体厚度经过刚度校核,在搭载额定负载时不会出现形变翘曲,保证回转轴线的垂直度误差控制在允许范围内。水平回转部分采用齿轮传动结构,步进电机输出端通过主动齿轮与回转支承外圈的齿圈啮合,传动比经过匹配计算,既保证足够的输出扭矩带动上部负载转动,也能兼顾角度调整的分辨率,避免出现步进丢步导致的角度偏差,回转支承的内圈与基座固定,外圈承载上部俯仰机构的全部重量,转动过程中径向与轴向间隙经过预紧调整,不会出现回转晃动的问题。上部俯仰支架采用双侧立板支撑结构,两侧立板通过定位销与底部回转平台连接,保证两侧轴承安装孔的同轴度,俯仰驱动舵机固定在一侧立板的安装槽内,输出轴直接连接搭载平台的连接端,省去中间传动环节,减少回程误差,搭载平台表面预留多组螺纹安装孔,可适配不同规格的搭载设备,孔位间距遵循通用安装标准,无需额外加工转接板即可完成设备固定。设计过程中优先考虑了传动部件的维护便利性,所有齿轮啮合位置都预留了润滑脂加注空间,电机与舵机的安装位都设计了快拆结构,出现故障时可直接拆卸更换,无需拆解整个云台结构。线路排布上,基座中心预留过线孔,所有驱动电机与搭载设备的线缆可从中心孔穿过,避免回转过程中出现线缆缠绕拉扯的问题,过线孔边缘做了圆角钝化处理,防止长期转动过程中磨损线缆外皮。俯仰角度的限位通过立板上的机械限位块实现,可根据实际使用需求调整限位块位置,限制俯仰摆动的上下极限角度,避免超行程转动导致搭载设备碰撞基座,水平回转方向也可根据工况加装限位挡块,满足特定角度范围内的回转需求。整体结构的受力路径经过优化,负载的重量直接通过回转支承传递到底部基座,驱动部件只承受传动扭矩,不额外承受负载重量,大幅提升驱动部件的使用寿命,所有结构件的壁厚都经过受力仿真验证,在保证整体轻量化的前提下,满足额定负载下的刚度要求,不会出现结构共振导致的姿态抖动问题。
- 全部评论(0)
- 模板大小 3.81 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 通用机械零部件
