融合工业齿轮元素的创意奖杯造型设计

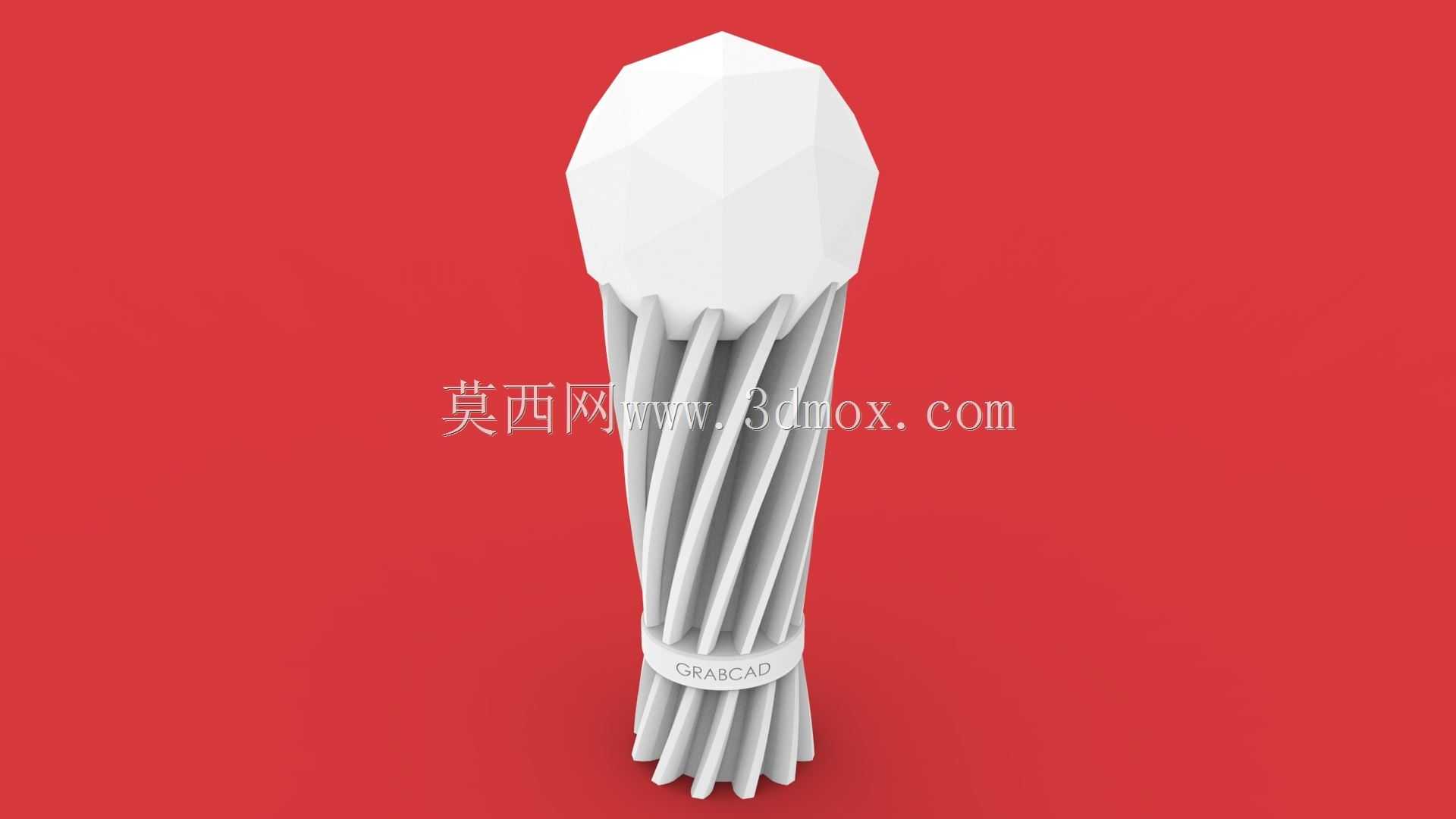

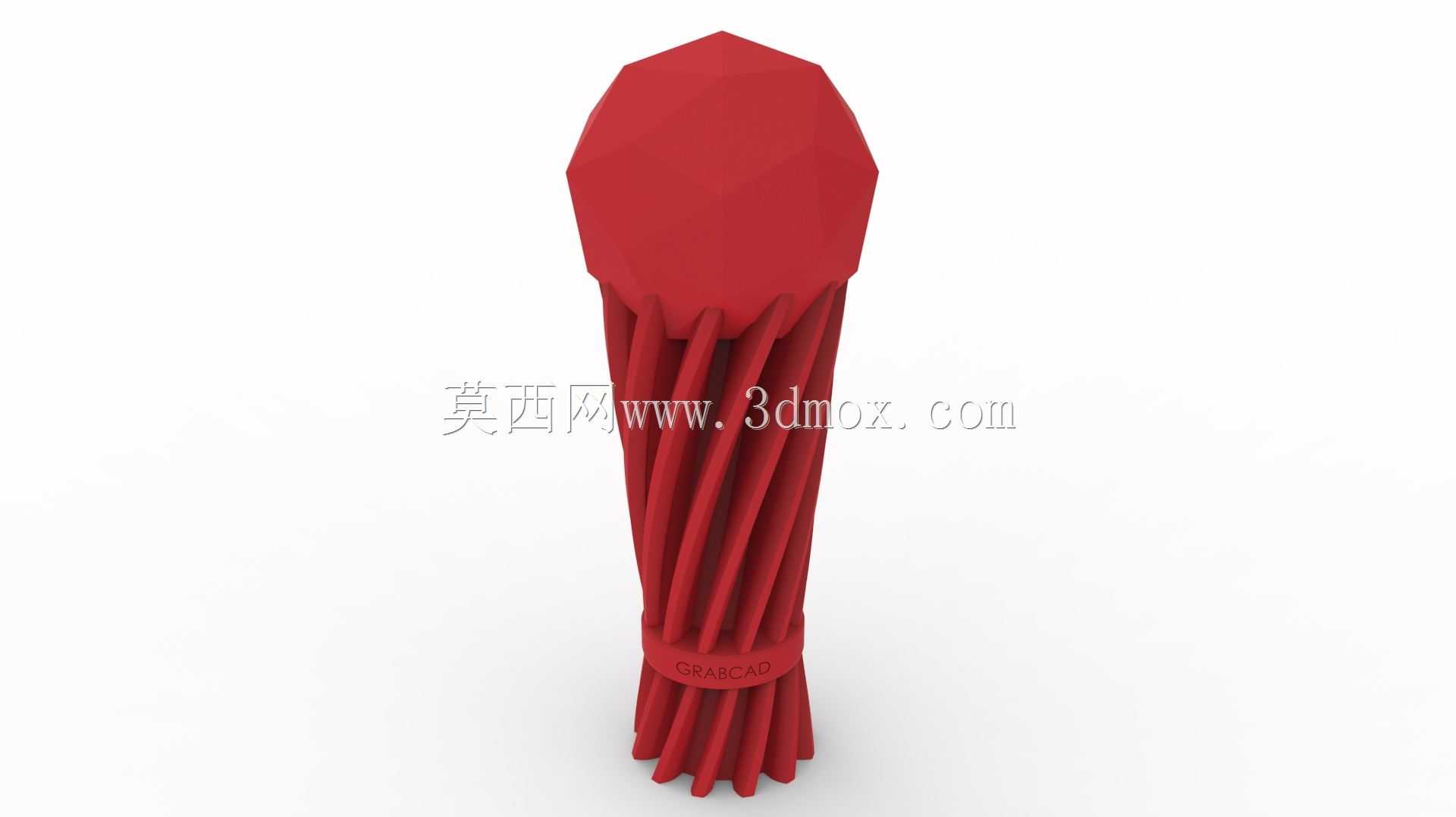

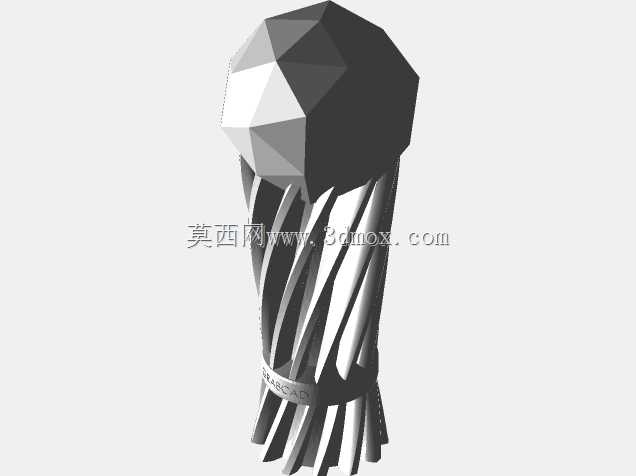

　　支撑柱的中段设置了一圈环形束带结构，束带表面做凹陷的标识位，可根据不同赛事、表彰活动的需求蚀刻对应文字或图案，束带同时起到结构强化的作用，抵消扭转曲面带来的结构应力集中问题，让整个支撑柱的受力分布更均匀，即使采用光敏树脂3D打印或者金属铸造工艺生产，也不会出现薄壁位置变形、断裂的问题。支撑柱顶部承托的多面体球头，是对CAD设计领域参数化镶嵌球体的具象化表达，球头采用多面切割的近似球面造型，每个切面的法线方向都经过参数化校准，保证光线照射时能形成均匀的漫反射效果，不会出现局部反光过强或者阴影过重的问题，同时多面体的棱边都做了R0.5-R1mm的圆角处理，避免锐边带来的触感不适，也符合日常陈列、手持传递的安全要求。这款创意奖杯的设计核心，是将工业制造领域的典型机械元素与奖杯的荣誉属性做深度融合，打破传统奖杯固化的造型逻辑，让工业设计的理性美感承载荣誉表彰的情感价值。从结构逻辑来看，奖杯的支撑主体采用12齿齿轮的截面轮廓作为基础型线，在建模阶段先完成齿轮端面齿形的参数化绘制，保证齿形的渐开线轮廓符合通用机械齿轮的型线规范，再通过轴向挤压生成基础柱体，之后对柱体施加均匀的周向扭转约束，让原本平直的齿肋形成连续流畅的螺旋扭转曲面，既保留了齿轮元素的识别性，又通过曲面变化打破直柱体的呆板感。

　　从实际应用场景来看，这款奖杯可用于工业设计赛事、机械行业技能竞赛、CAD建模大赛、制造业优秀员工表彰等场景，区别于常规的水晶、金属奖杯，自带工业领域的专属辨识度，能让获奖的工程技术从业者产生更强的职业认同感。从安装与陈列的边界尺寸来看，奖杯整体高度控制在280-320mm区间，底部支撑面直径控制在60-70mm，放置在常规的办公桌、荣誉展架上时不会占用过多空间，底部可预留M5的标准螺纹孔，方便搭配不同材质的底座，比如实木底座、金属蚀刻底座、亚克力发光底座等，适配不同活动的颁奖风格需求。

　　在结构设计的细节处理上，扭转齿肋的壁厚控制在3-4mm，既保证了整体结构的强度，又能控制整体重量，单只奖杯采用PLA材料3D打印的重量控制在400g以内，手持传递时不会有过重的坠手感，采用铝合金铸造工艺生产时重量控制在800g左右，兼顾金属质感与握持舒适度。球头与支撑柱的连接位置采用止口定位加粘接的装配方式，止口的配合公差控制在H7/h6，装配后不会出现错位、松动的问题，保证整体造型的连贯性。整个造型没有复杂的内凹倒扣结构，不管是采用FDM3D打印、光固化3D打印，还是失蜡铸造、注塑成型工艺，都能顺利完成生产，不需要额外设计复杂的抽芯模具结构，能有效降低批量生产的制造成本。

　　在曲面过渡的处理上，扭转齿肋与底部接触面、顶部球头连接面的位置都做了渐变过渡处理，避免出现直角转折带来的应力集中，同时让整个造型的线条更流畅，视觉上更具整体感。不同于传统奖杯偏向装饰性的设计逻辑，这款奖杯的每一处结构都有对应的工程逻辑支撑，齿轮元素的应用不是简单的贴图式堆砌，而是从基础型线开始就融入结构设计中，扭转的齿肋既是造型的视觉亮点，也相当于在柱体上增加了纵向的加强筋结构，提升了柱体的抗弯折能力，多面球头的设计既呼应了CAD设计的参数化特征，也相比光滑球面更不容易留下指纹、划痕，日常陈列维护更方便。
