腋下拐杖附加置物支撑托板结构

　　这套结构围绕日常腋下拐杖的使用痛点展开，不是单纯对拐杖本体进行复刻，而是在标准可调式腋拐的杆系上增加一块可承载小物件、辅助前臂定位的附加托板。实际使用场景常见于下肢康复期患者、短时行动不便人员在室内取物、排队等候、康复训练间隙放置水杯、手机、小件药品或记录本。传统腋拐使用时双手需要持续握持把手，使用者很难腾出手携带零散物品；若把物品挂在拐杖顶端或扶手上，又容易造成重心偏摆、拐杖侧翻。该附加托板的设计目标，就是在不明显改变拐杖主受力路径的前提下，把轻载置物区域布置在使用者前臂附近，使取放动作距离短、视线可及，同时通过下方配重降低附加载荷对拐杖稳定性的影响。

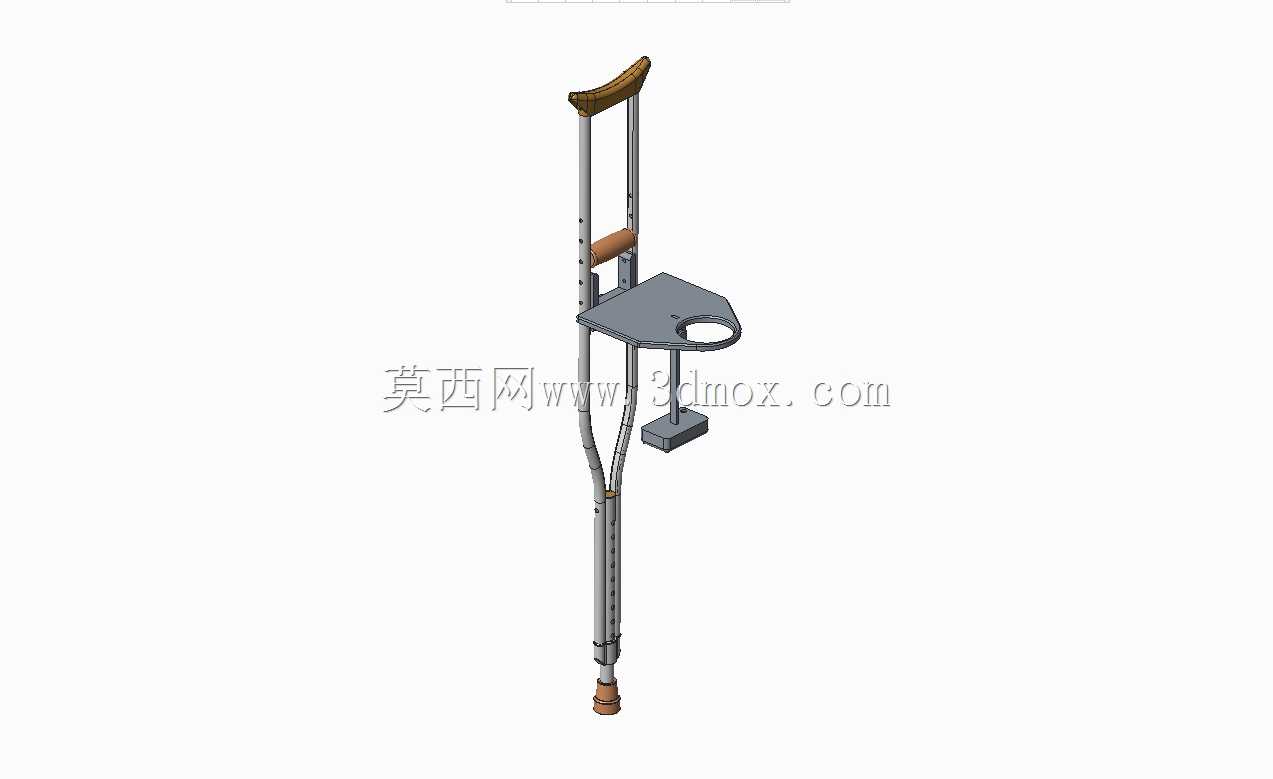

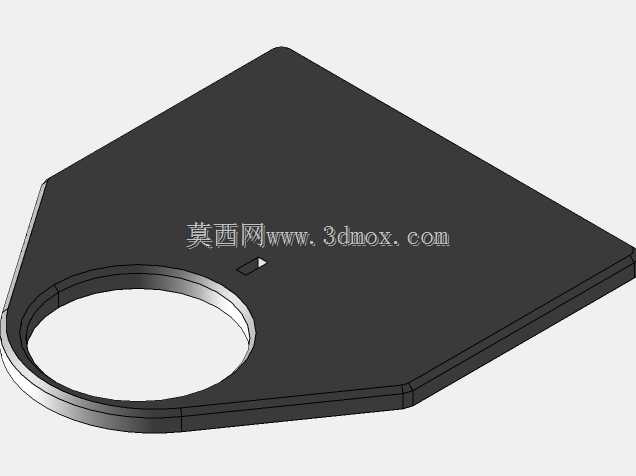

　　从结构布置看，托板位于拐杖两根侧杆之间、手握把手下方的位置，板面近似水平，前缘留有与人体前臂靠近的避让空间，后缘与拐杖杆系形成连接关系。板体不是简单的实心平板，而是带有翻边和局部加强区的薄壁承托件，边缘向上折起，可防止放置的小物件在拐杖落地冲击时滑落。板面上开设孔位和缺口，一方面用于减重，另一方面为绑带、束带或固定件提供穿过空间。托板下方设置一个小型盒状配重结构，内部可填充沙子等散粒材料，利用低成本、易获得的配重来平衡托板上方物品偏置带来的力矩。工程建模时，配重盒需要考虑填充口、封盖和与支架的连接位置，避免砂子在使用过程中漏出或因振动产生异常声响。

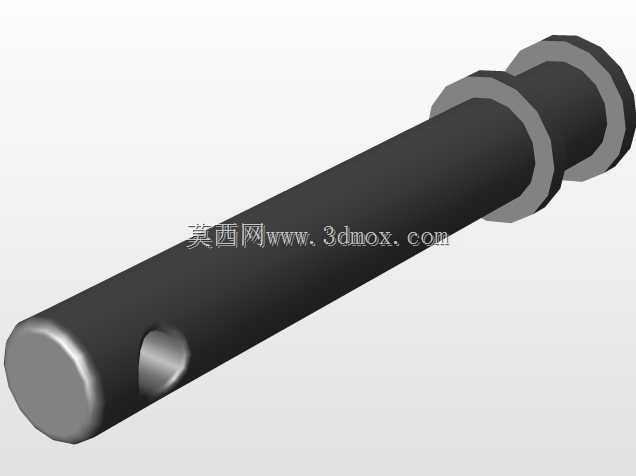

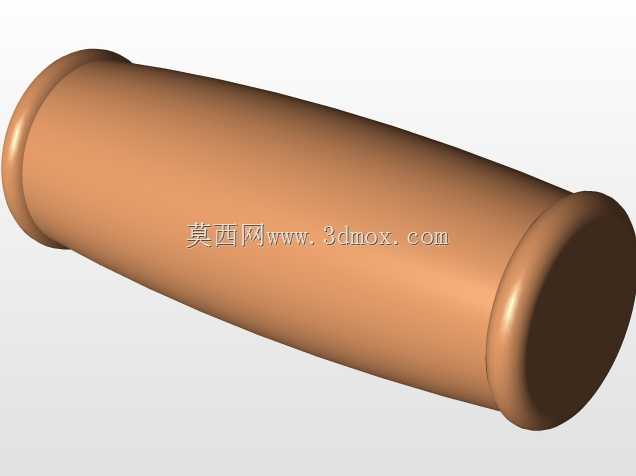

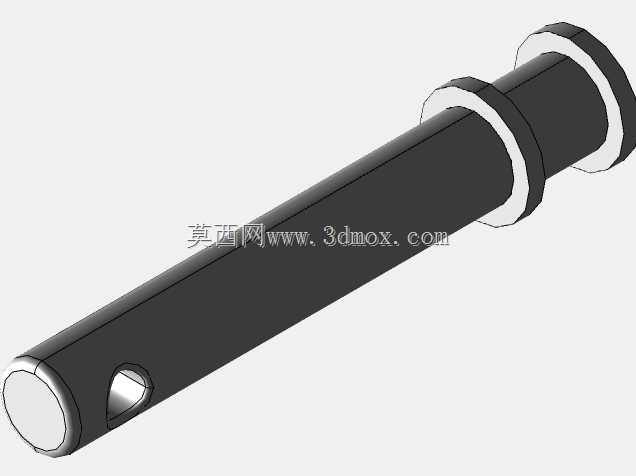

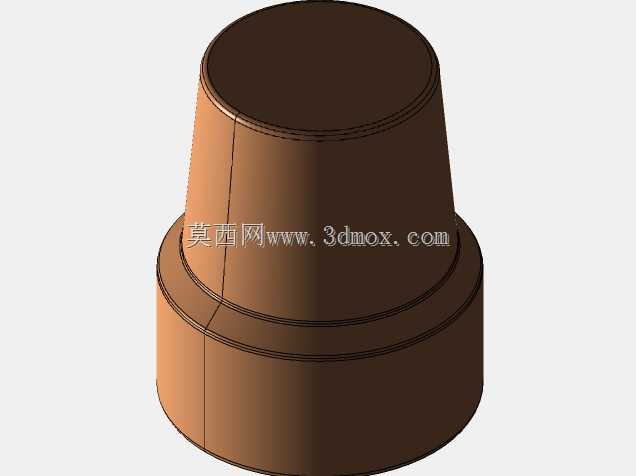

　　拐杖主体仍采用腋下助行拐的典型形式：顶部为弧形腋托，接触区域采用柔性垫材，用于承受腋下支撑；中部设置横向手握把手，把手高度与使用者腕部位置相匹配；下部为伸缩调节管，通过弹珠销和多组调节孔实现长度变化；底端安装橡胶防滑脚垫，用于在地面摩擦和缓冲冲击。附加托板通过夹持、绑缚或螺栓连接方式固定在竖杆区域，实际装配中螺栓和螺母属于外部标准件，可不在主体模型中完整表达，但结构设计必须预留安装面、穿孔位置和防转接触面。若仅依靠绑带固定，托板在承受偏载时容易绕圆管转动，因此板体与杆件接触处宜设置贴合圆弧面、限位凸台或双卡位，使载荷能够传递到两根侧杆而不是集中在单点。

　　设计思路上，附加件不能干扰拐杖原本的安全使用。托板高度应避开手握把手的握持空间，也不能压迫前臂或影响使用者上下拐杖；板面外轮廓需要做圆角处理，避免在步态摆动过程中磕碰腿部。托板承载对象以轻量小物为主，不宜按座椅或重载平台设计。配重位置偏低，可使拐杖在静置时更稳，但配重过重会增加使用者每次迈步的负担，因此需要在稳定性和操作疲劳之间取平衡。砂粒配重的优势在于可根据试装情况调整填充量，模型中可把配重盒做成独立容腔，便于后续验证不同填充比例对拐杖重心的影响。

　　外形尺寸方面，托板宽度应控制在两杆间距及人体前臂活动范围内，长度不宜超过拐杖前方过多，防止通过门框、桌椅间隙时发生勾挂。安装边界主要集中在中段竖杆区域，固定点需要避开高度调节弹珠孔，防止影响伸缩管的强度和调节功能。腋下托、手握把手、伸缩管和底脚应保持原有同轴与对称关系，附加托板的中心线尽量与拐杖对称面重合，减少侧向扭转。底脚橡胶套需保留足够接地面积，其下端不能被配重盒或托板支架遮挡。

　　在三维建模过程中，可将结构拆分为拐杖竖管、腋托垫、手握把、托板、绑带片、配重盒、底脚等模块，便于检查装配间隙和运动干涉。圆管类零件适合用扫掠或焊件思路建立，托板和配重盒可用薄壁钣金或塑料件思路处理，圆角、翻边、开孔和加强筋都应保留，因为这些细节直接影响打印件或小批量加工件的刚度。对于3D打印验证件，板体与固定夹可分开制作后粘合，粘合面应避开主要承拉区域；对于实际产品化，则应考虑耐冲击塑料、铝合金夹片和耐磨绑带的组合。整体结构强调轻载、辅助、可拆卸和不破坏拐杖主承力体系，适合作为康复助行辅具改进、人性化助行设备设计以及机械结构装配练习的参考对象。
