索尼PS5 Pro游戏主机外观结构三维建模

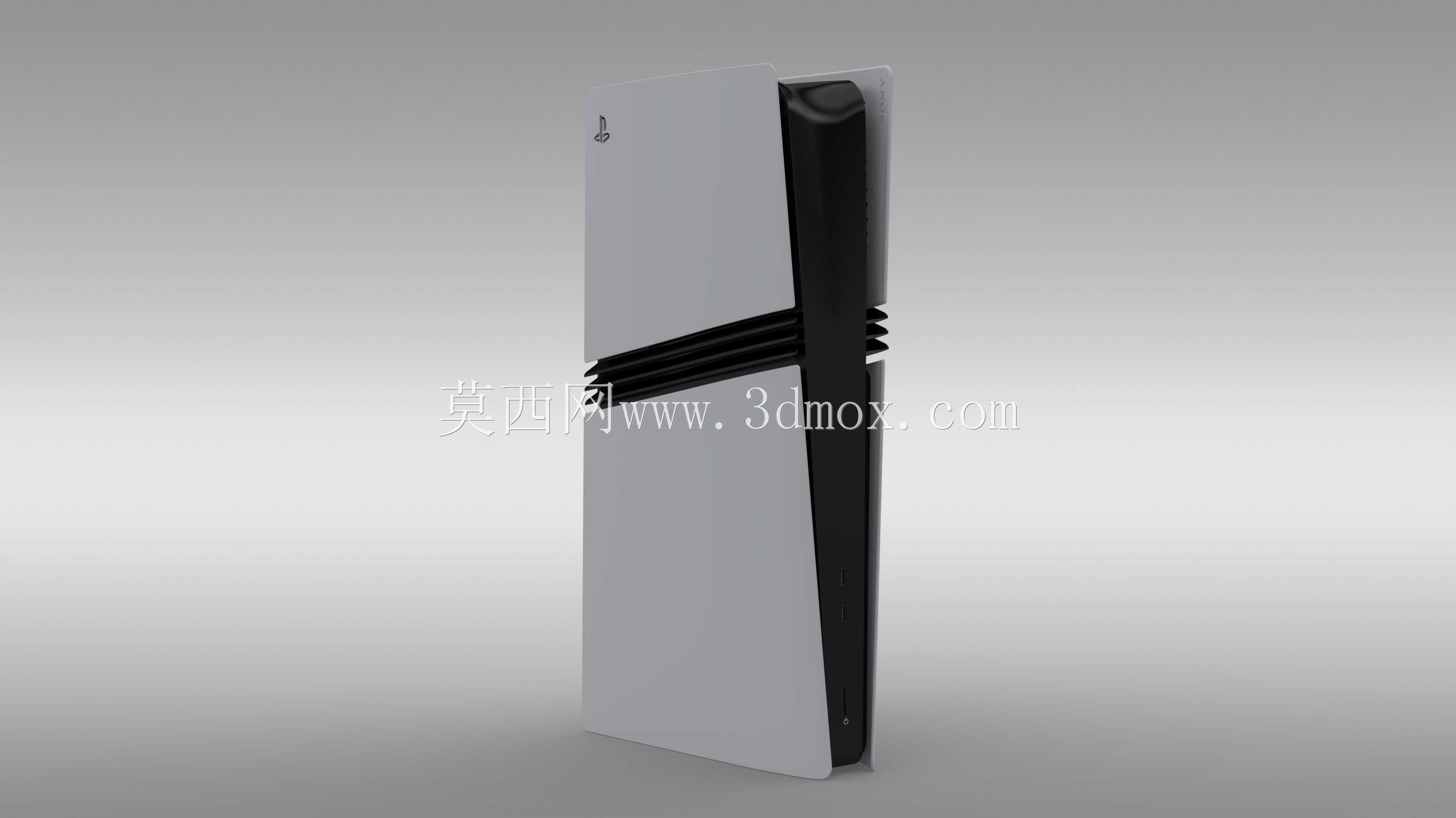

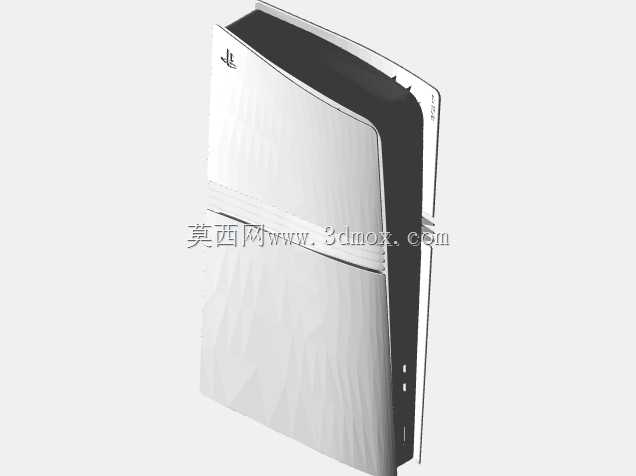

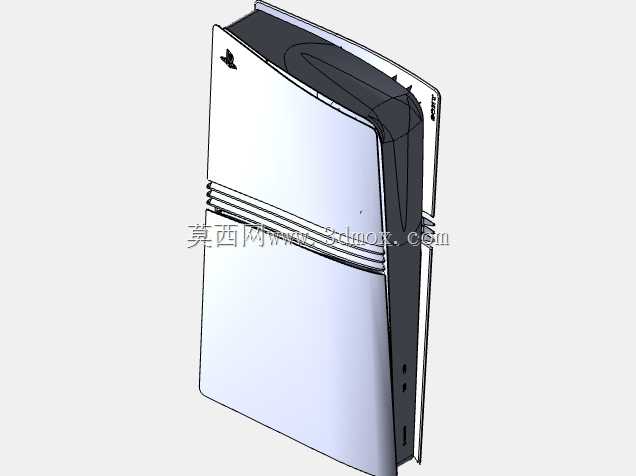

本次建模的对象为索尼旗下新一代家用游戏主机PS5 Pro，在建模过程中完全参照公开的真机比例参数完成外观结构还原，所有曲面分件、接缝位置、散热结构布局都与量产真机保持一致，可直接用于产品展示、场景渲染、周边配件适配设计等场景。

从实际应用场景来看，该模型可覆盖多个领域的使用需求：对于数码类内容创作者，可直接导入渲染软件生成产品宣传图、场景搭配效果图，无需重新从零搭建外观结构，大幅缩短内容制作周期；对于游戏周边配件厂商，可基于该模型开展主机支架、散热底座、防尘罩、收纳架等周边产品的适配设计，直接在三维环境中验证配件与主机的安装间隙、贴合度，减少实物打样的迭代次数，降低开模前的设计风险；对于展厅、数字孪生场景搭建人员，该模型可作为数码消费类展品直接放入虚拟展厅、家居场景布局中，还原真实的家居娱乐区陈设效果。

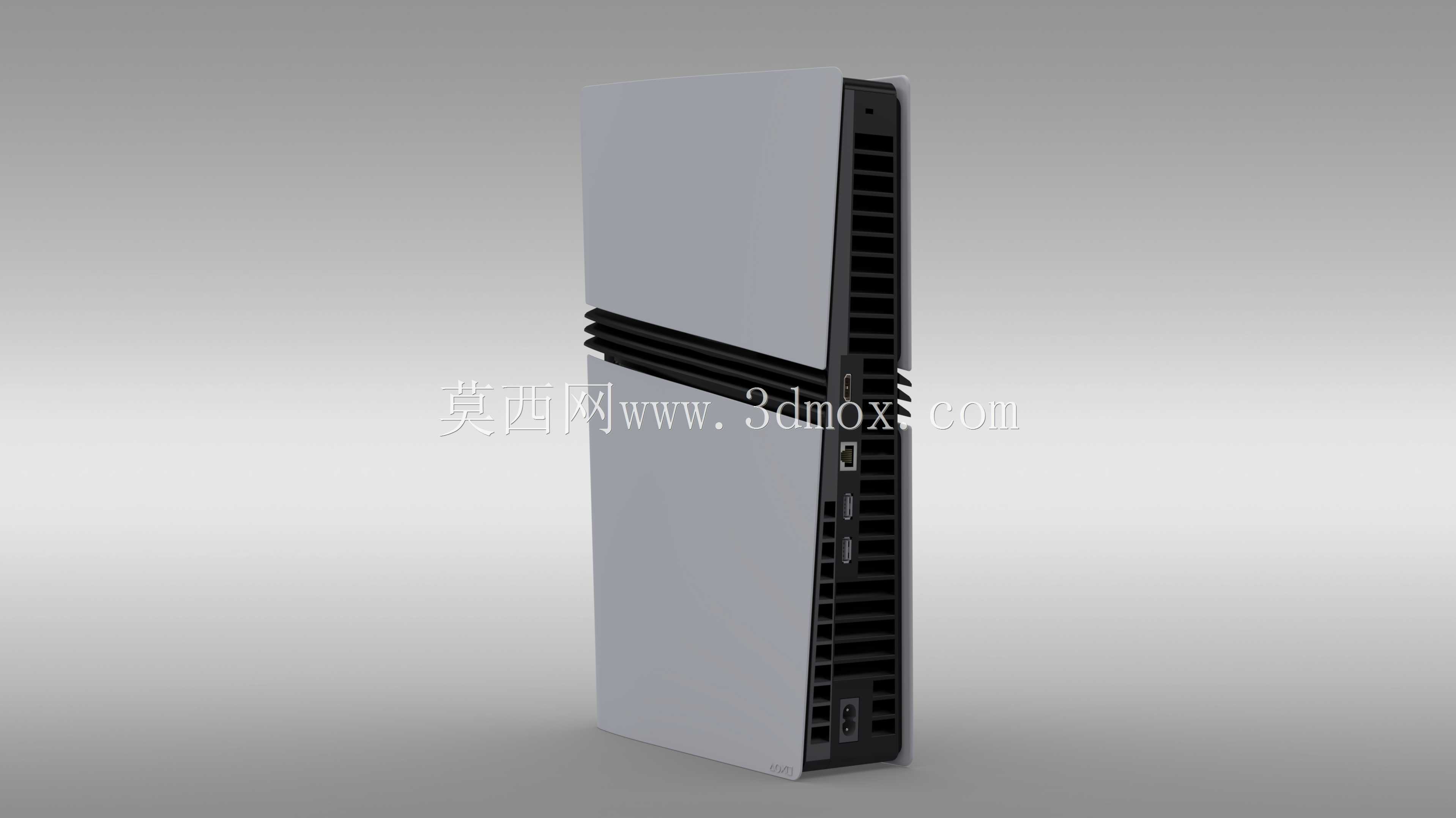

从产品功能特性对应的结构设计来看，PS5 Pro采用了标志性的黑白分件立式结构，中间黑色区域为核心散热风道区域，建模时完整还原了侧面的多层散热格栅结构，每一处格栅的间距、倾斜角度都与真机保持一致，能够直观体现主机的散热气流走向——冷空气从机身两侧格栅进入，流经内部发热元件后从尾部接口区域排出，这种结构设计既保证了高负载运行下的散热效率，也通过分层的线条设计弱化了大尺寸主机的厚重感。机身两侧的白色盖板为可拆卸结构，建模时保留了盖板与中间黑色主体的装配间隙，可单独拆分展示内部盖板的卡扣结构位置，方便做拆机演示类的动画制作。

在设计思路的还原上，建模过程严格遵循真机的对称式布局逻辑，立式放置时的重心落在机身底部中心位置，底部的支撑脚垫位置、高度都做了精准还原，能够直观体现主机放置时的离地间隙，该间隙既保证了底部空气的流通，也避免了桌面水渍、灰尘直接进入机身底部接口。机身正面的USB接口位置、功能按键的凹陷结构都做了等比例还原，没有做过度的简化处理，保证渲染特写时的细节真实度。

从外形尺寸与安装边界来看，该模型还原的真机立式高度约为390mm，机身最大宽度约为210mm，厚度约为95mm，在做周边配件适配或者场景布局时，需要预留至少100mm的侧面散热空间，以及尾部150mm的接线与出风空间，避免遮挡风道影响散热效率。机身底部的支撑脚接触区域为直径约60mm的环形范围，设计配套底座时需要完全覆盖该接触区域，同时保证底座的配重足够，避免主机放置时出现倾倒风险。机身侧面的白色盖板表面为细磨砂质感，建模时保留了表面的微弧度设计，没有做纯平面处理，还原了真机盖板从边缘到中心的轻微隆起弧度，保证光影渲染时的反射效果与真机一致。

需要注意的是，该模型仅做外观结构的还原，不包含内部主板、散热鳍片、光驱等内部元器件结构，仅适用于外观展示、周边适配、场景搭建类的用途，不能直接用于生产制造环节的结构件加工。在做渲染演示项目时，可根据实际需求拆分不同部件赋予对应的材质：中间黑色区域为高光亮面塑料材质，两侧白色盖板为细磨砂PC材质，底部支撑脚垫为防滑橡胶材质，接口内部为金属弹片材质，通过材质区分可进一步提升模型的真实感，满足不同精度要求的展示需求。
