超薄24英寸华硕桌面显示终端结构

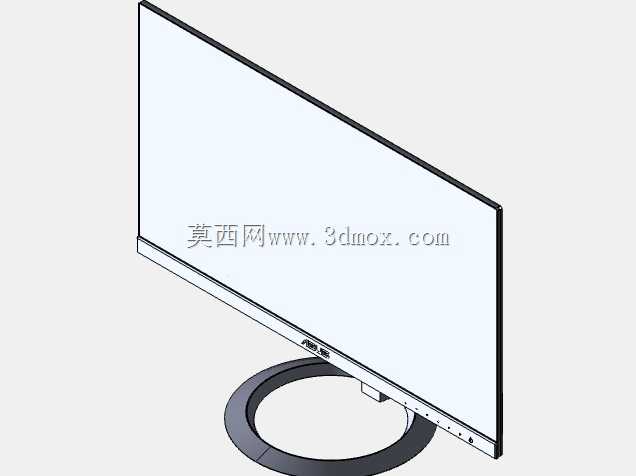

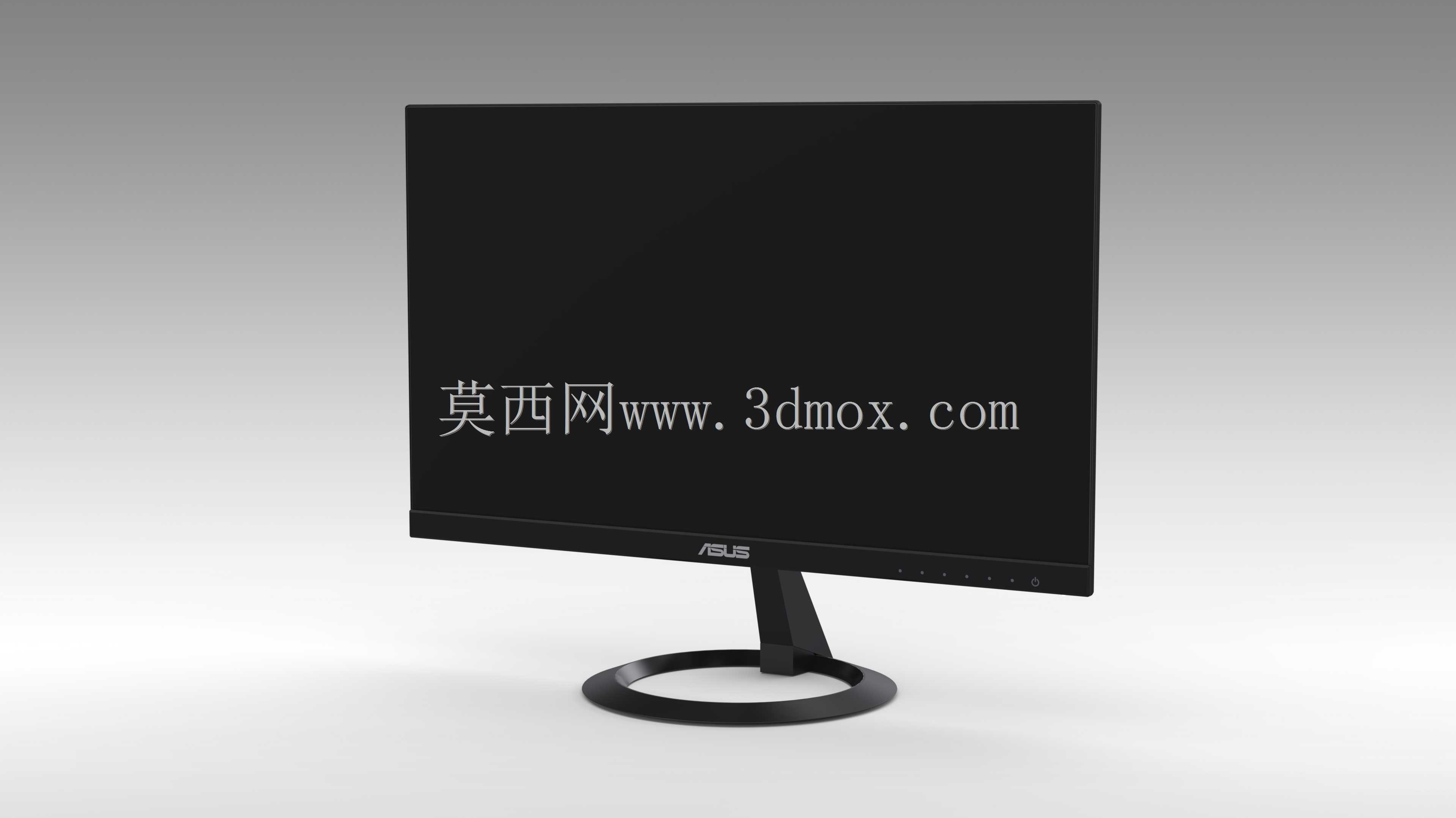

日常做设备配套的人机交互界面选型时，桌面级显示终端的结构适配性是很多工程师容易忽略的点，这款24英寸超薄显示终端的三维结构，刚好覆盖了常规办公、工业工位配套、小型操作台集成的多数适配需求。先从安装边界说起，整机采用环形底座支撑结构，底座投影为正圆形，直径控制在180mm左右，放置在标准600mm深度的操作台面上时，底座前缘距离台面边缘预留100mm安全距离的前提下，屏幕显示面刚好处于操作人员坐姿视线的水平覆盖范围，不会出现底座挤占操作空间的问题；屏幕本体的厚度控制在12mm以内，背部无突出的外置电源模块结构，壁挂适配时可以紧贴标准VESA挂板安装，挂装后屏幕与墙面的间隙不超过20mm，适合嵌入紧凑型操作台的面板安装场景，不会因为背部凸起干涉操作台内部的走线空间。

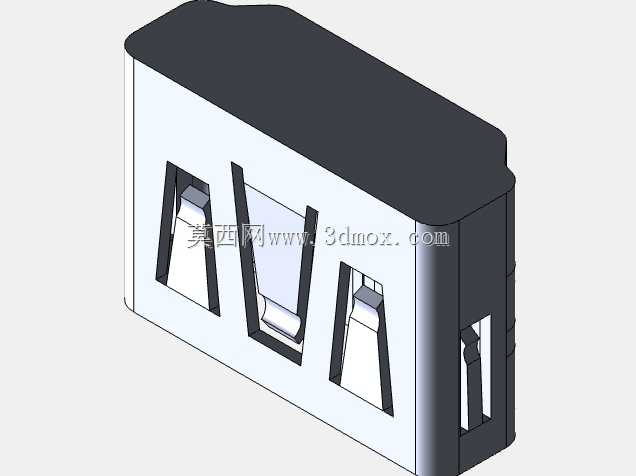

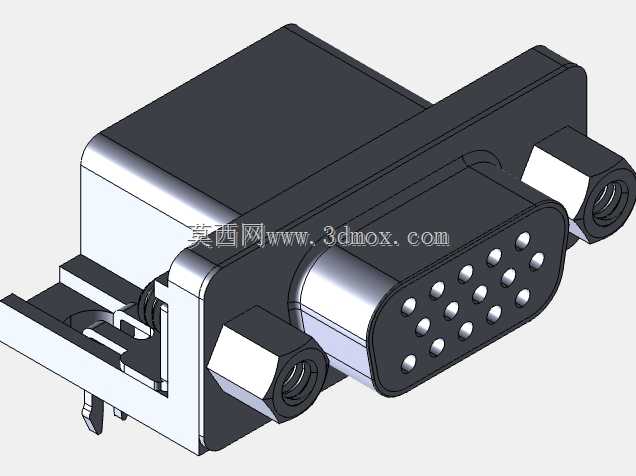

从功能特性来看，这款显示终端的接口全部集中在屏幕背部下方的内凹区域，包含常规的视频信号输入、电源输入接口，接口区域做了15度的斜向下导向设计，操作人员在工位上盲插线缆时不需要挪动屏幕本体，伸手就能摸到接口位置，避免了常规显示器接口垂直朝下导致的插线需要抬升屏幕的问题。屏幕下边框的控制按键采用隐藏式触控设计，集成在下边框的前缘位置，按键触发区域做了凹凸纹理标识，不需要目视就能完成电源开关、参数调节的操作，适合工业工位上操作人员注意力集中在加工件上时的盲操作需求。

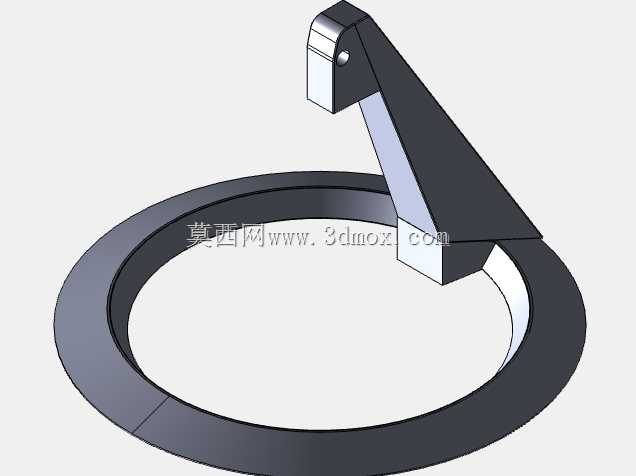

设计思路上，整机的支撑结构采用单立柱连接环形底座的方案，立柱与屏幕背部的连接点做了可调阻尼的转轴结构，转轴的调节角度覆盖-5度到22度的俯仰范围，调节阻尼经过调校，调整角度后不会出现屏幕自行下垂的问题，同时转轴结构没有外露的螺丝孔位，外壳采用一体式卡扣拼接，减少了灰尘堆积的缝隙，适合有少量粉尘的普通加工车间工位使用。屏幕的边框宽度控制在8mm以内，窄边框设计在多屏拼接使用时，相邻屏幕的显示区域间隙可以控制在18mm左右，适合监控工位做多屏并排的画面展示，不会因为边框过宽遮挡监控画面的衔接区域。

实际应用场景中，这款显示终端除了常规的办公桌面配套，还可以适配小型数控设备的操作终端配套，整体重量控制在3.2kg左右，不管是桌面放置还是壁挂安装，对支撑结构的承重要求都很低，不需要额外做加强支撑结构；屏幕的散热结构全部隐藏在背部上方的细密格栅内，散热气流从下边框的进风槽进入，顺着背部的导流槽从上方格栅排出，长时间连续运行时外壳表面的温度不会超过40度，不会出现局部过热导致的外壳变形问题。走线方面，支撑立柱内部做了中空的走线通道，电源线和视频线可以从立柱内部穿过，顺着底座的出线槽引出到台面下方，避免台面上的线缆杂乱干扰操作，也能减少线缆被工件剐蹭导致的接口松动问题。

从结构建模的细节来看，整机的装配间隙控制在0.3mm以内，外壳的拼接处没有错位结构，底座的底部预留了3个均匀分布的防滑胶垫安装位，胶垫厚度3mm，放置在光滑的台面上时不会出现滑动，同时胶垫的高度可以微调，应对台面不平整的情况时，调整胶垫高度就能保证屏幕处于水平状态，不会出现放置不稳的晃动问题。屏幕的显示区域边缘做了1mm的圆角过渡，避免直角边框在人员磕碰时造成划伤，符合工位设备的安全设计要求。
