宝可梦精灵球周边手办结构设计

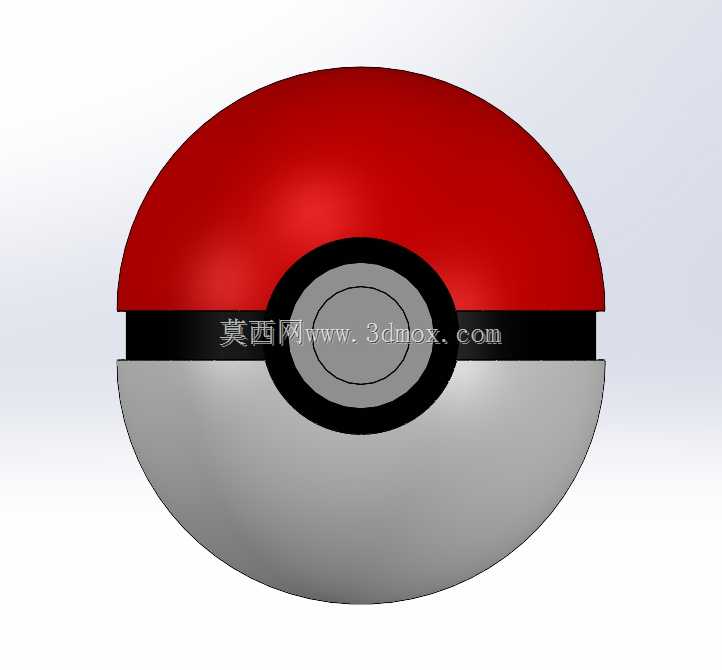

本次设计的精灵球结构，最初的需求来自潮玩手办生产端的打样诉求，核心是还原经典IP形象的同时，满足小批量注塑生产的装配公差要求，同时适配3D打印快速打样的壁厚需求。从结构拆分来看，整体采用上下半球对合的经典结构，上半球为高光泽红色曲面，下半球为哑光银灰色曲面，中间设置一圈黑色环形装饰带，中心位置嵌套圆形按钮结构，完全还原原作的视觉比例。

在实际应用场景中，该结构可直接用于潮玩手办的摆件生产，也可通过调整内部空腔尺寸，改造为小型收纳盒、U盘外壳、钥匙扣挂件等周边衍生产品，适配文创周边、IP衍生品、潮玩手办多个细分生产领域。设计过程中首先确定了整体的球形轮廓基准，以中心按钮的圆心为整个模型的坐标原点，上下半球的分型面设置在黑色装饰带的中线位置，这样的分型选择能够最大程度减少注塑生产中的披锋问题，同时降低模具滑块的加工难度，不需要额外设计复杂的侧向抽芯结构，仅靠前后模对合即可完成主体结构的成型。

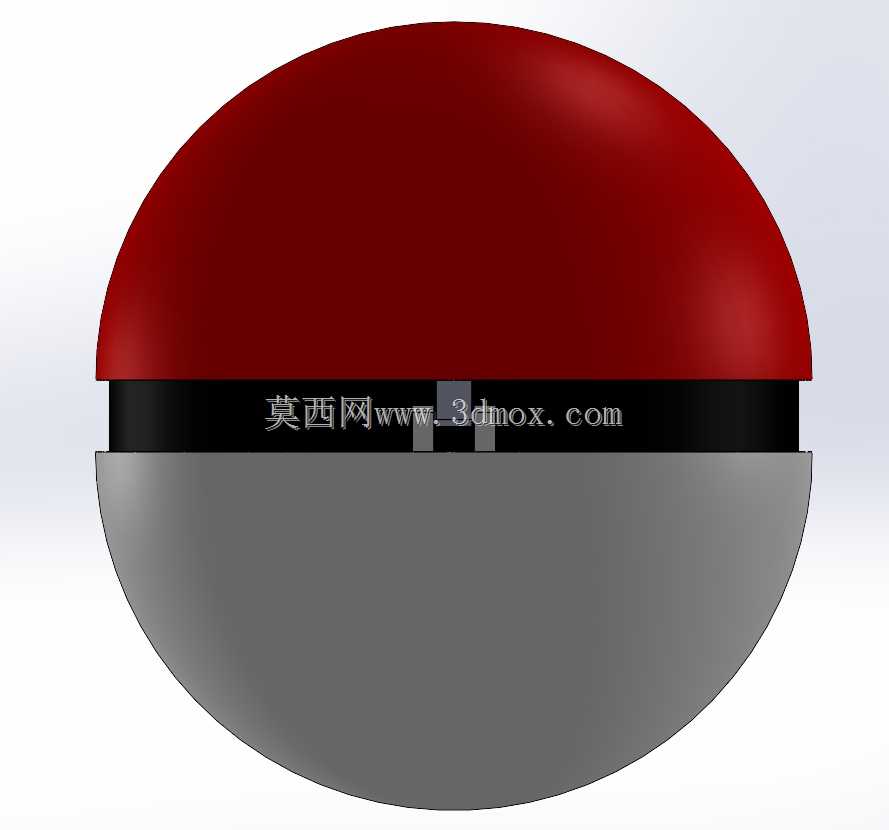

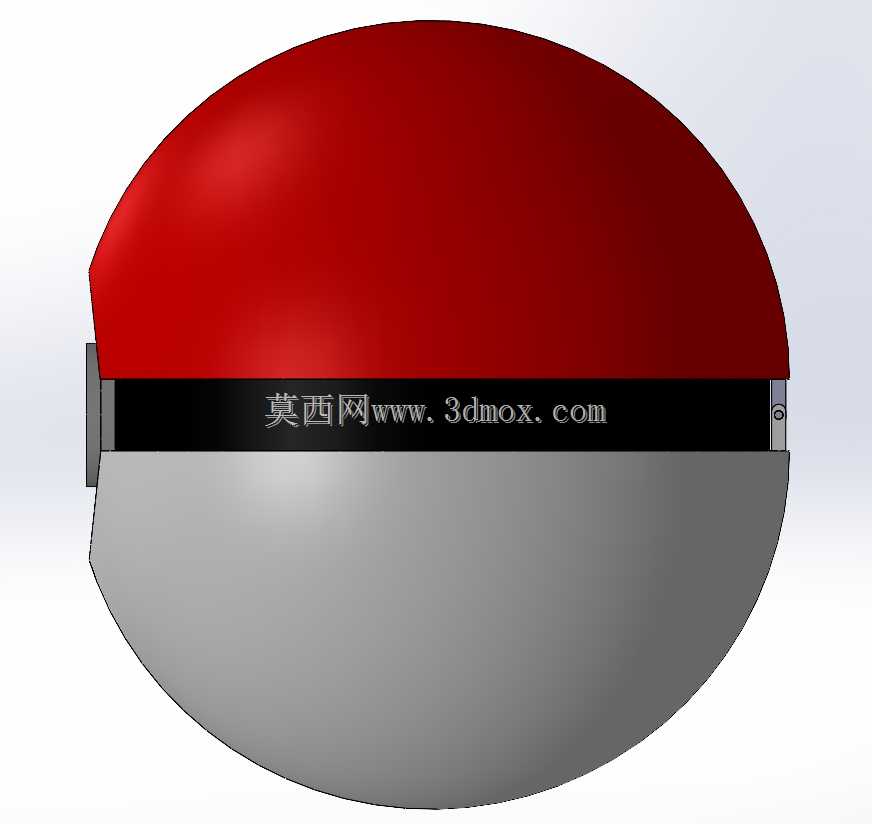

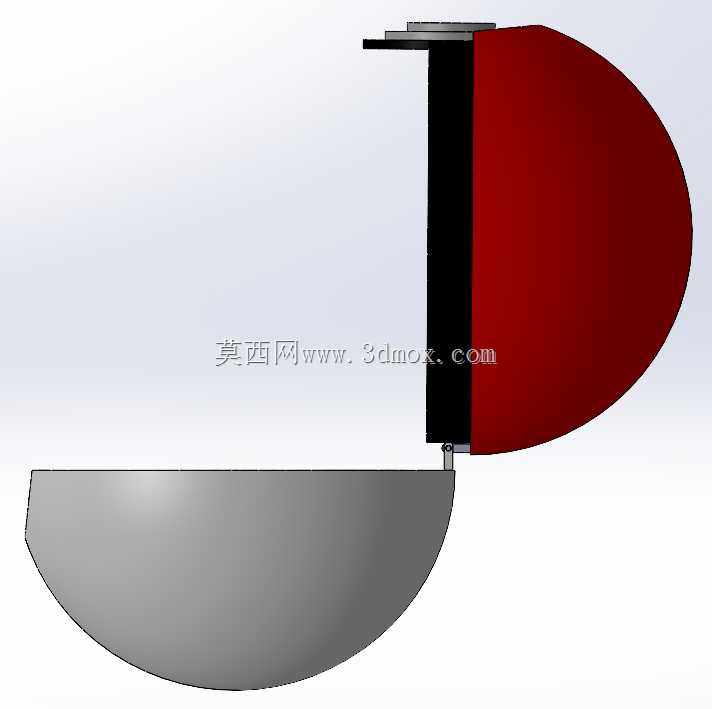

外形尺寸方面，整体球体直径按照常规手办的1:1收藏级比例设定为100mm，上下半球的壁厚统一设置为2.5mm，这个壁厚既能够满足ABS、PLA等常见3D打印材料的强度要求，不会在打印过程中出现薄壁变形，也适配注塑生产时的熔胶流动速度，避免出现缺胶、缩痕等成型缺陷。中间黑色装饰带的宽度设置为12mm，与球体直径的比例严格按照原作视觉比例校准，装饰带与上下半球的配合采用0.1mm的间隙配合，装配时可通过超声波焊接或者卡扣结构实现固定，若作为收纳盒使用，可将配合间隙调整为0.15mm，加装旋转卡扣结构实现开合功能。

中心按钮结构采用三层嵌套设计，最外层为黑色环形基座，与中间装饰带一体成型，中间层为银灰色圆形底座，直径设置为30mm，最内层为直径20mm的圆形凸起按钮，按钮与底座之间预留0.2mm的按压行程，可根据需求加装轻触开关实现按压反馈，适配电子类周边的功能需求。设计过程中对所有曲面进行了G2连续倒角处理，上下半球的边缘位置做了R0.5mm的圆角过渡，避免装配时出现锐边割手的问题，同时也能减少注塑过程中的应力集中，降低产品跌落时的开裂风险。

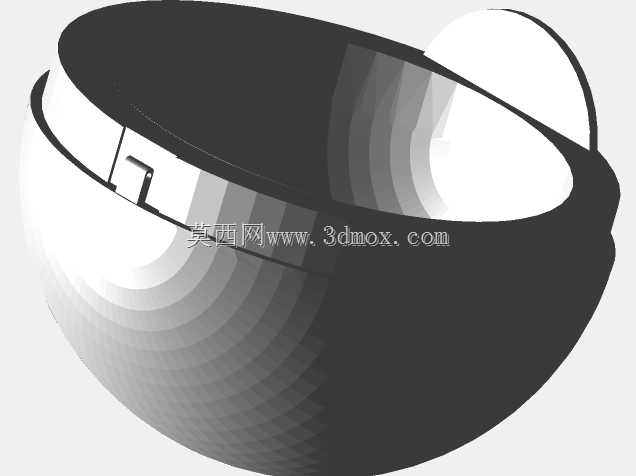

从安装边界来看，若作为摆件使用，底部可额外加装直径40mm的圆形底座，底座与下半球采用定位柱配合，定位柱直径设置为4mm，插入深度5mm，能够保证球体摆放时的稳定性，不会出现滚动倾倒的问题；若作为钥匙扣使用，可在上半球顶部预留直径3mm的挂绳孔，孔位边缘做R1mm的圆角处理，避免挂绳长期摩擦出现断裂。整个模型的所有加强筋都设置在球体内部，外部曲面完全光滑无凸起，保证外观的完整性，内部加强筋的厚度设置为1.2mm，为主壁厚的60%，避免注塑时出现筋位缩痕影响外观。

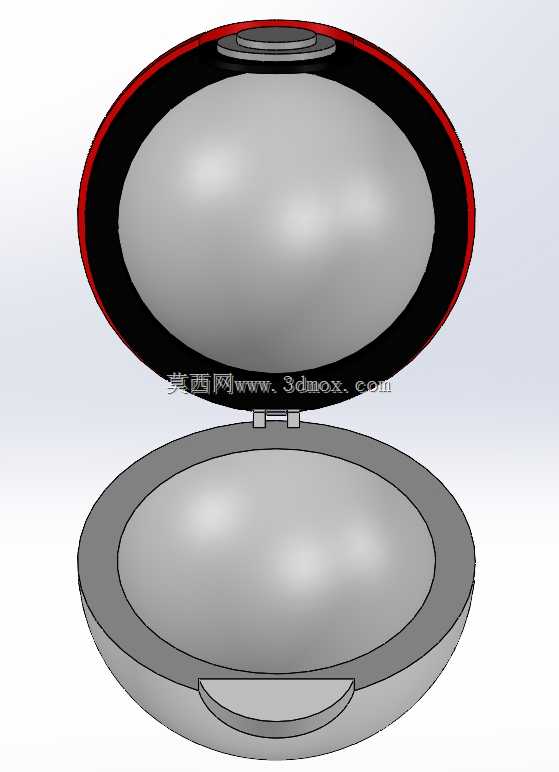

在结构验证阶段，针对3D打印场景做了专门的优化，所有悬空位置的倾斜角度都大于45度，打印时不需要额外添加支撑即可完成成型，减少后期打磨的工作量；针对注塑生产场景，所有拔模角度统一设置为1.5度，脱模方向沿球体中心轴线方向，不会出现倒扣结构，模具加工时仅需要加工整体球形型腔，加工难度低，量产时的成型周期可控制在30秒以内，能够有效降低量产成本。内部空腔可根据不同的使用需求做灵活调整，若作为香薰摆件使用，可在内部预留香薰棉的放置空间，在下半球开设直径1mm的散香孔，孔位位置隐藏在底部与底座的配合面，不会破坏外观的整体性；若作为电子收纳件使用，可在内部预留定位槽，适配小型电路板、纽扣电池等电子元件的安装，定位槽的尺寸公差按照IT7级精度设定，能够保证电子元件的装配牢固度。
