方形法兰安装式双向锁止结构件

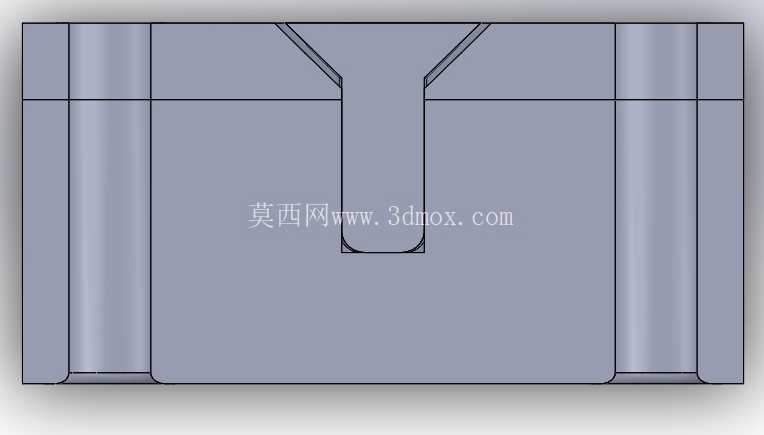

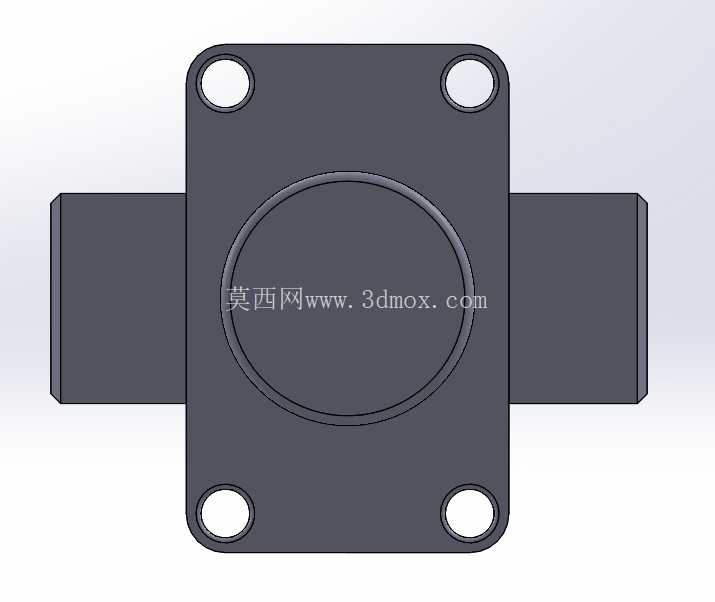

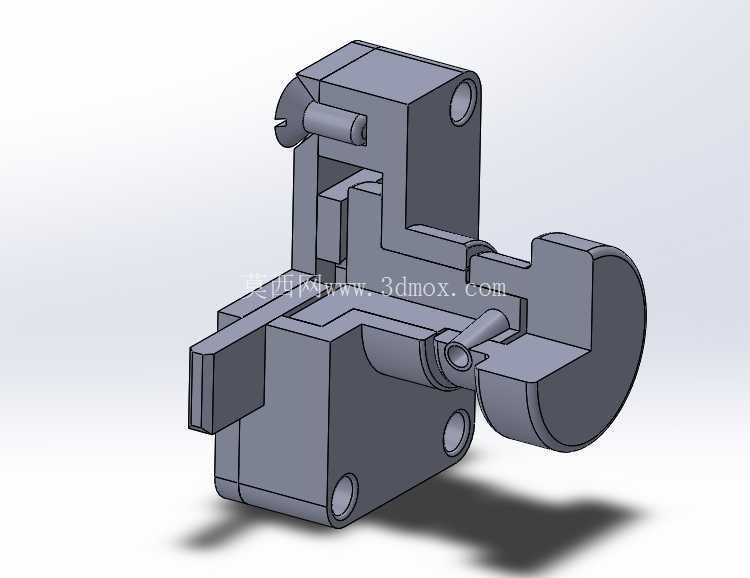

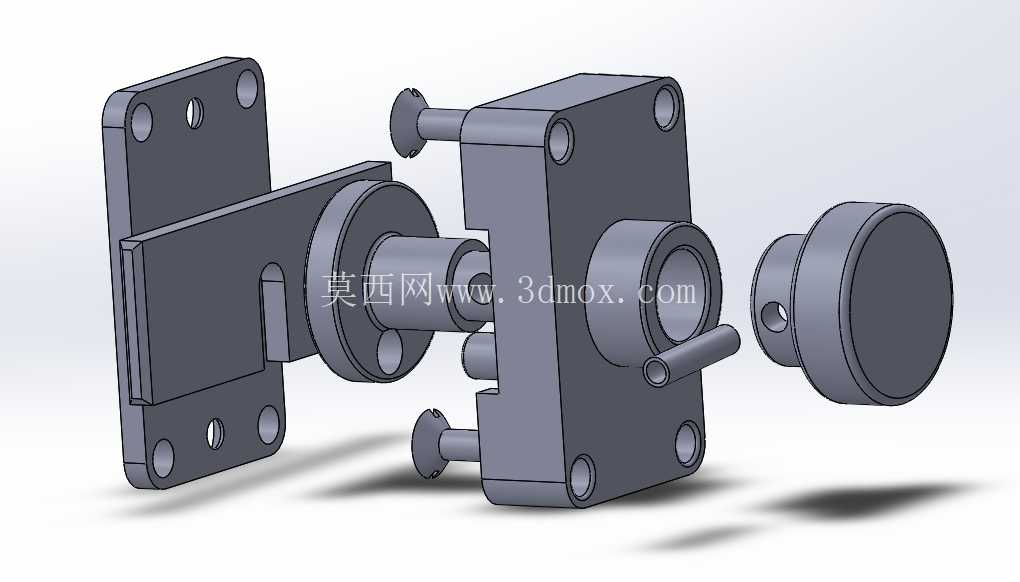

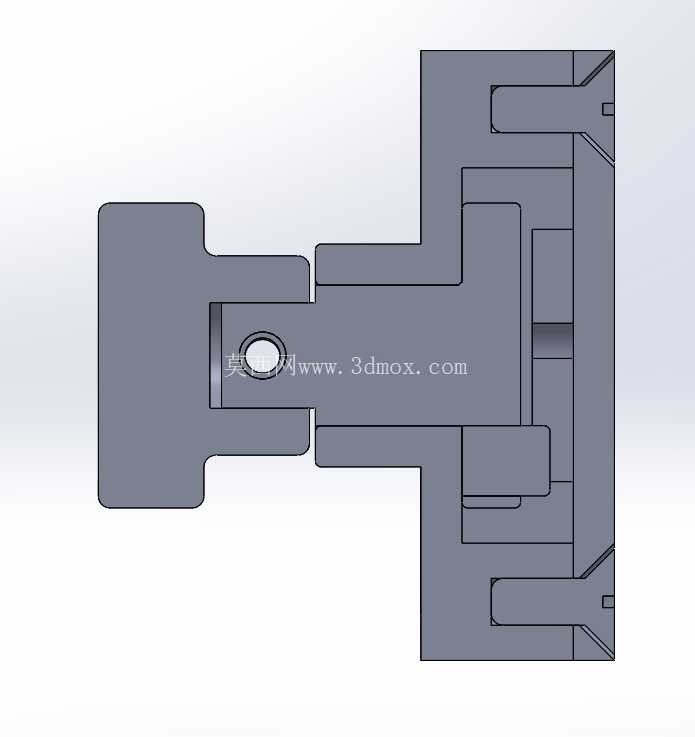

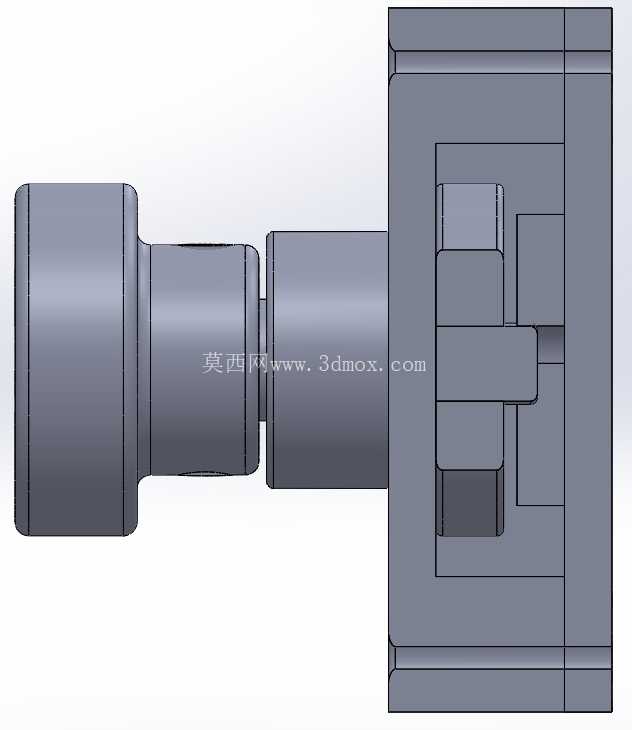

这款锁止结构件的设计初衷，是解决小型机电设备舱门、检修盖板在频繁开合场景下的锁止可靠性问题，在户外通讯机柜、小型工业设备侧盖、自动化设备防护门这类需要定期开启维护、同时要求闭合后无松动晃动的场景中，这类结构的应用十分普遍。从结构布局来看，主体采用方形法兰作为安装基准，四个角位预留等直径的光孔安装位，孔位采用对称式分布，安装时可通过M5规格的紧固件直接固定在预设的安装基板上，无需额外设计适配转接件，能有效压缩安装环节的加工与装配成本。法兰中心区域设置圆形的锁芯容纳腔，腔体与两侧的横向锁舌导套为一体化成型结构，锁舌沿导套做水平方向的直线伸缩动作，双向伸出的锁舌可同时卡入门框两侧的锁止卡槽，相比单侧锁舌结构，锁止后受力更均匀，不会出现单侧受力导致的盖板翘起、密封失效问题。

设计过程中，首先明确了安装边界的约束条件：法兰安装面的平面度公差控制在0.1mm以内，保证安装后与基板完全贴合，避免长期使用后出现应力集中导致的法兰变形；四个安装孔的中心距公差按IT8级精度设定，适配常规钣金加工、型材加工的孔位精度要求，降低现场安装的对位难度。锁舌的伸出行程经过反复校核，设定为12mm，既保证锁止状态下有足够的卡入深度，不会因设备运行振动出现脱锁问题，也避免行程过长导致解锁时需要的操作力过大，日常维护时无需借助额外工具即可完成解锁操作。锁舌的导向段设计有防转平面，避免锁舌伸缩过程中出现周向转动，保证锁舌端面始终与卡槽贴合，减少锁止动作的卡滞概率。

从功能特性来看，这款锁止结构采用纯机械传动逻辑，内部无需设置电子元件，可在-20℃到60℃的环境温度区间内稳定工作，适配户外设备、车间生产设备的复杂工况，不会因温度变化、粉尘侵入出现功能失效。锁体主体材质选用常用的工程结构钢，表面做发黑防锈处理，在常规室内、非强腐蚀户外环境下可保证长期使用不出现锈蚀，若应用在沿海高盐雾场景，也可直接更换为304不锈钢材质加工，整体结构尺寸无需调整，直接替换材质即可满足防腐要求。

在实际选型应用时，需要注意安装基板的厚度适配范围，法兰背面的定位凸台高度为2mm，可嵌入基板上预先加工的定位沉孔，进一步提升安装后的结构稳定性，避免锁体受横向力时出现移位。锁舌对应的卡槽加工尺寸需要比锁舌截面尺寸单边预留0.2mm的间隙，既保证锁舌伸缩顺畅，也不会因间隙过大导致锁止后出现旷量。这类结构相比传统的搭扣锁、转舌锁，锁止后的抗拉脱能力更强，可承受一定的侧向冲击力，适合应用在有一定振动工况的设备上，比如小型移动式设备、车载配套设备的舱门固定，不会因设备移动过程中的颠簸出现意外解锁。

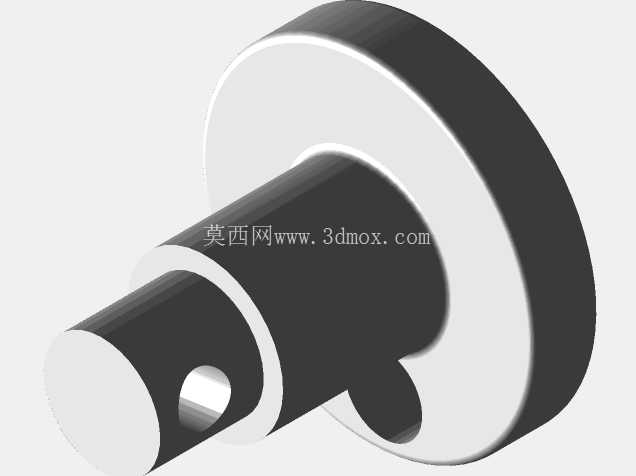

建模过程中，所有配合面均做了倒角处理，避免装配过程中出现锐边划伤操作人员，同时也能减少零件加工时的毛刺清理工作量。锁芯容纳腔的内壁设计有定位卡槽，可直接适配标准规格的锁芯组件，无需单独定制锁芯配件，降低后续的配件替换成本。整体结构没有复杂的曲面特征，所有特征均采用拉伸、切除、阵列等常规建模命令生成，加工时可直接采用常规的铣削、钻孔工艺完成，无需特殊的加工设备，适合批量生产加工，单件加工的成本控制空间较大。
