嵌入式步进电机正反转控制操作终端

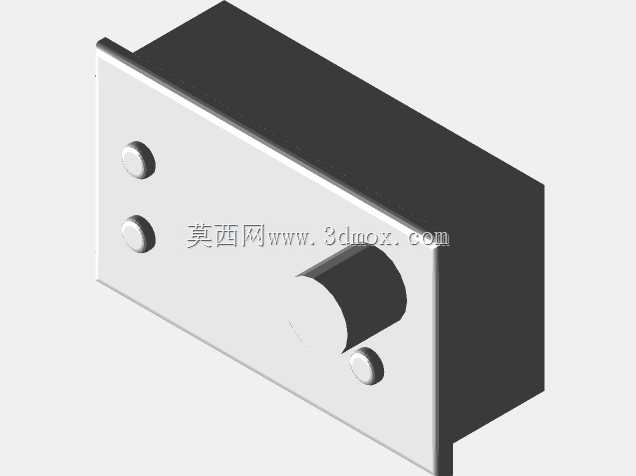

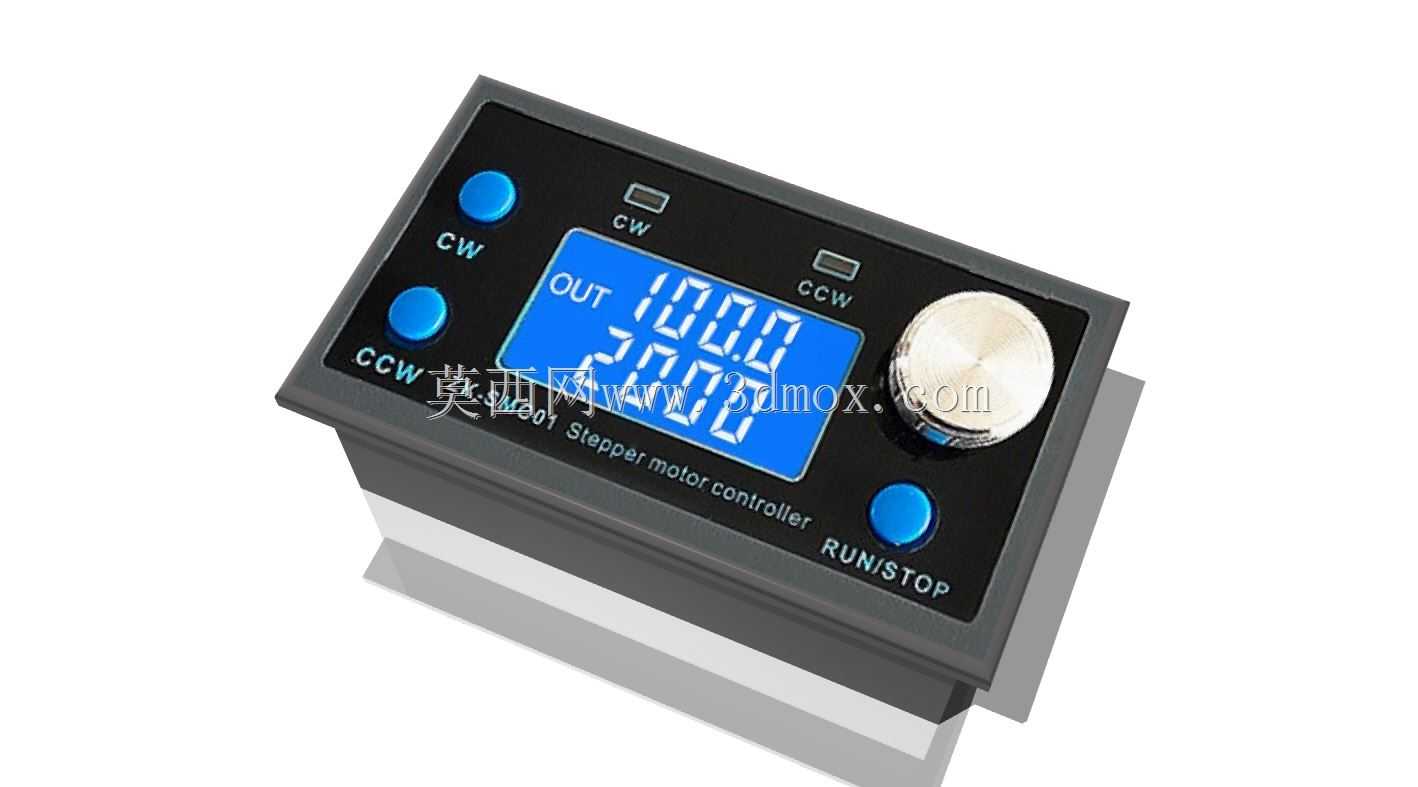

　　这款步进电机控制终端的设计，最初是面向小型自动化单机的本地化操作需求，在很多不需要复杂上位机通讯的轻载步进驱动场景里，比如小型输送线的分度送料、实验平台的位移调节、小型工装的角度调整工位，操作人员不需要进入电控柜内部调整参数，直接在设备面板上就能完成所有操作，大幅降低现场调试的操作门槛。从结构设计来看，整机采用嵌入式卡装结构，面板部分做了突出的唇边设计，安装时只需要在设备柜体面板开出对应尺寸的矩形安装孔，将主体推入安装孔后，通过背部的卡扣就能完成固定，不需要额外的螺丝紧固，安装效率比传统螺丝固定的面板控制器提升近六成，同时唇边与柜体面板接触的位置预留了密封胶条的安装槽，能够适配多数工业现场的防尘防泼溅要求，适合安装在设备操作面的常规高度位置，符合操作人员站立操作的人机工程学尺寸。操作界面的布局完全围绕现场操作的高频动作设计，面板左侧排布三个实体按键，分别对应顺时针旋转、逆时针旋转、运行停止功能，按键采用凸起的圆形硅胶材质，按压行程清晰，操作人员戴薄劳保手套也能准确触发，不会出现误触；面板右侧设置大尺寸金属旋钮，用于步进电机的转速、位移量参数调节，旋钮的阻尼经过调校，转动时带有清晰的段落感，参数调整的精度能够匹配多数开环步进驱动的调节分辨率，不会出现旋钮微调时参数跳变的问题。

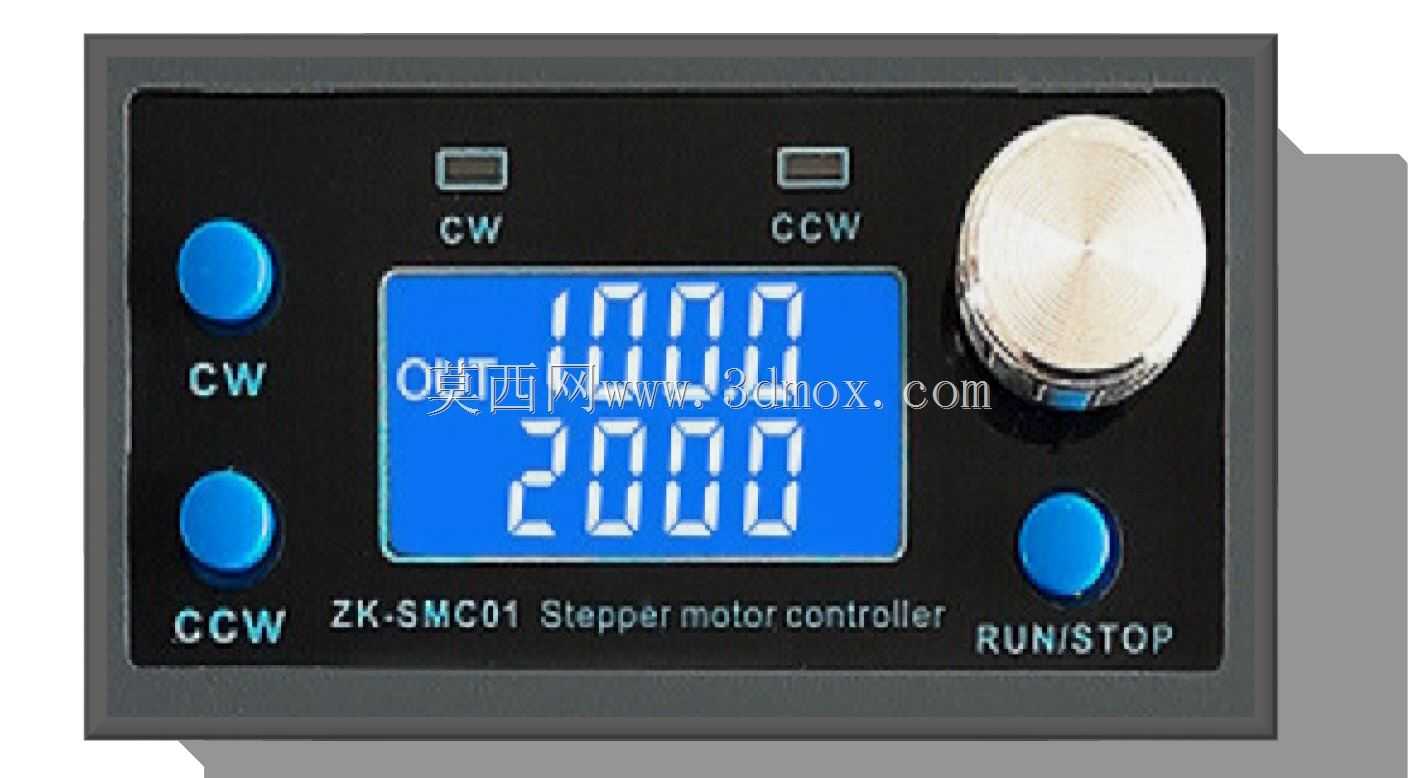

　　中间的数码显示屏采用高亮度蓝色段码屏，相比普通LCD屏在车间强光环境下依然有足够的显示对比度，屏幕分两行显示核心参数，上行实时输出当前运行状态与目标转速值，下行显示累计位移或者脉冲输出量，操作人员不需要切换显示页面就能同时掌握两个核心运行参数，减少操作步骤。电路部分的结构设计做了强弱电分离布局，高压驱动部分与面板操作的低压控制部分之间设置了隔离槽，避免步进电机运行时的脉冲干扰串入控制回路导致显示乱码或者按键失灵，背部的接线端子采用插拔式设计，接线时不需要在柜体内部狭小空间拧螺丝，先将端子拔下接好线再插回主体即可，后期维护更换控制器时不需要重新拆线，大幅缩短设备停机维护的时间。

　　在实际应用场景中，这款控制终端能够直接匹配多数两相开环步进驱动器的脉冲方向接口，不需要额外添加转换模块，对于设备制造商来说，将其集成到小型专机的操作面板上，不需要额外开发控制程序，只需要按照端口定义接好线就能实现本地的步进电机正反转、启停、调速控制，相比采用触摸屏加PLC的控制方案，硬件成本能够降低七成以上，同时实体按键加旋钮的操作方式，相比触摸屏操作更适合车间多尘、操作人员手部经常沾有油污的使用环境，不会出现触摸屏触摸失灵、表面沾污后操作不灵敏的问题。

　　外形尺寸上，面板部分的宽度和高度按照工业常用的嵌入式仪表尺寸规格设计，能够兼容现有多数设备面板的预留开孔尺寸，老设备改造时不需要重新扩孔或者补孔，直接替换原有同尺寸的仪表就能完成控制功能升级，主体的进深尺寸控制在较小范围内，即使是厚度较薄的悬臂操作箱也能顺利安装，不会出现后部顶住箱体内壁无法装配的问题。面板表面的丝印标识采用耐磨油墨印刷，长期按摩擦拭也不会出现标识脱落的问题，每个按键和接口对应的功能都在面板上做了清晰标注，新操作人员不需要翻阅说明书就能快速掌握操作逻辑，降低现场的人员培训成本。
