12V低压直流减速电机结构设计

这款低压直流减速电机的结构设计，核心围绕小空间内的大扭矩输出需求展开，在做小型自动化设备的动力选型时，这类带减速箱的一体式电机往往能省掉不少传动链设计的工作量。从实际应用场景来看，这类12V供电的减速电机适配性很广，不管是小型智能仓储的分拣拨杆、家用自动开窗器的驱动单元，还是小型电动阀门的执行端、实验室小型搅拌装置的动力源，甚至是DIY类的小型履带行走机构，都能看到这类结构的应用——毕竟12V属于安全低压范畴，在民用、商用小型设备里不用做高压绝缘防护，布线和供电方案都更简单。

从功能特性上看，这款电机把直流驱动电机和齿轮减速箱做了一体式集成，输出端是带定位法兰的方形安装座，输出轴为D型切边轴，这种轴型设计不用额外做键槽加工，靠紧定螺丝就能传递足够的扭矩，避免轴和连接件之间打滑，安装的时候对准法兰上的四个安装孔位就能完成固定，定位精度比单纯的支架夹持要高很多。减速箱部分采用的是多级直齿轮传动结构，从模型的剖视视角能看到齿轮的排布是沿着输出轴轴向叠放的，这种布局能在有限的径向尺寸里做更大的减速比，把直流电机本身的高转速低扭矩特性，转换成设备端需要的低转速大扭矩输出，刚好匹配很多需要低速重载驱动的工况。

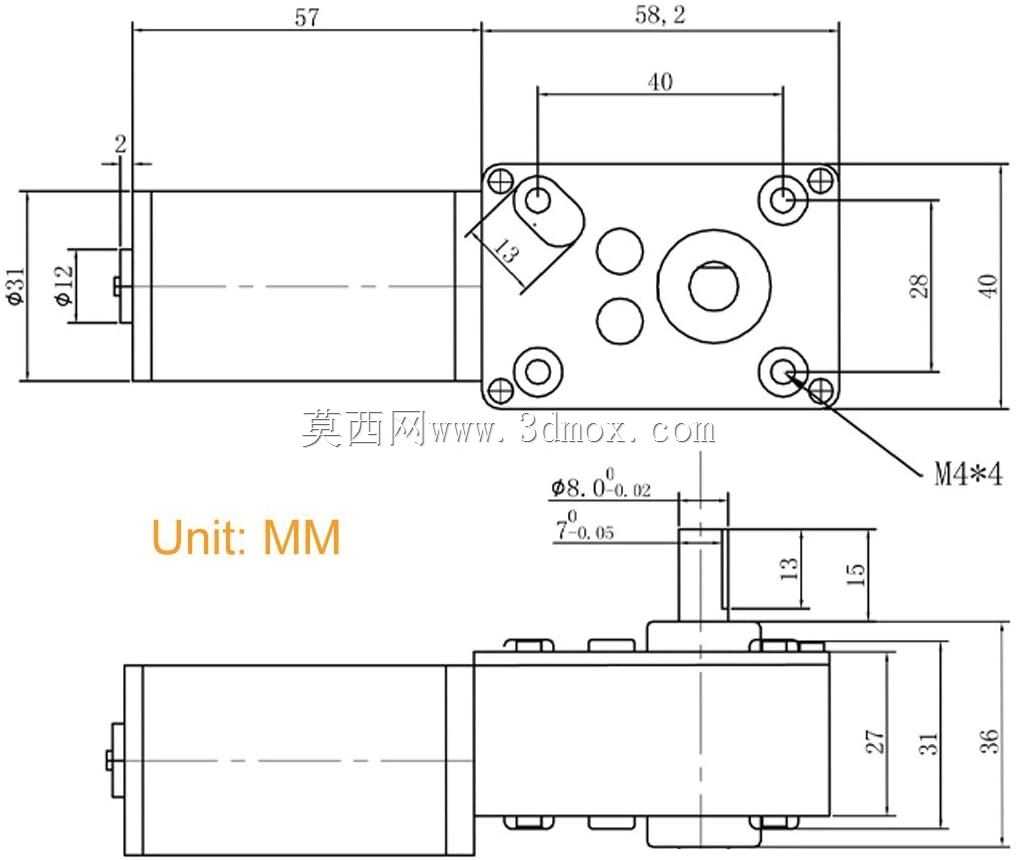

做这款模型的结构设计时，首先要考虑的是安装边界的约束：方形法兰的安装孔位是行业通用的安装尺寸，能兼容市面上同规格的电机安装支架，不用单独定制安装座；输出轴的伸出长度做了严格的控制，既保证能和联轴器、同步轮这类传动件有足够的配合长度，又不会因为轴伸过长导致径向受力时出现挠曲变形，影响齿轮的啮合精度。电机本体的外壳做了圆角过渡处理，一方面是避免安装时锐边划伤操作人员，另一方面也能在批量生产时减少外壳冲压成型的应力集中点，提升外壳的结构强度。

在设计思路上，这款结构没有做多余的冗余设计，所有的尺寸都是围绕功能需求来定：减速箱的壳体厚度刚好能容纳内部的齿轮组，同时预留了齿轮润滑脂的存储空间，避免长期运转后润滑脂流失导致齿轮磨损加剧；电机尾部的出线位置做了限位结构，防止拉扯线缆的时候把内部的接线端子扯松，这一点在设备装配和后期维护的时候非常实用，很多小型电机就是因为出线位置没有做防护，用一段时间就出现内部断线的问题。

从实际选型的角度来说，这类一体式减速电机的优势在于不用单独设计减速箱的齿轮排布、轴承定位这些细节，拿来就能直接匹配负载端的安装接口，能大幅缩短结构设计的周期。在做三维建模的时候，要特别注意安装法兰的平面度公差，还有输出轴和法兰安装面的垂直度，这两个形位公差直接影响电机安装后的运转同轴度，如果偏差太大，运转的时候会出现额外的径向负载，轻则导致噪音变大，重则会加速轴承和齿轮的磨损，缩短电机的使用寿命。另外模型里还原的电机外壳和减速箱的连接止口，也是设计里很关键的细节，止口配合能保证电机本体和减速箱的同轴度，避免装配的时候出现偏心，导致内部齿轮啮合错位。

很多刚接触结构设计的工程师在选这类电机的时候，往往只关注扭矩和转速参数，忽略了安装尺寸的边界，比如输出轴的直径、法兰孔的间距、电机本体的外径和总长，这些尺寸如果和设备内部的安装空间不匹配，哪怕参数符合要求也装不进去。这款模型把所有的安装相关尺寸都做了1:1的还原，在做设备整体装配的时候，可以直接把这个模型调入装配体里做干涉检查，提前发现安装空间不足、和周边零件干涉的问题，避免后期打样的时候出现装配不上的情况。比如在做小型电动阀门的执行结构时，要把电机装在阀门的阀体上方，就要确认电机的总长不会超出阀门的外部防护壳尺寸，法兰的安装孔位要和阀体上的安装凸台对应，输出轴要和阀门的阀杆同轴，这些细节都可以通过三维模型的虚拟装配提前验证，减少实物试装的反复修改成本。
