线性追踪式复古黑胶唱机结构设计

这款线性追踪结构的黑胶唱机，跳出了传统枢轴式唱臂的设计框架，从民用音频设备的实际使用场景出发，在结构布局、安装边界、功能实现上做了针对性的优化，适合桌面级音频播放场景使用。

从结构设计逻辑来看，传统枢轴唱臂在循迹过程中，唱针相对于唱片声槽会存在一定的切入角偏差，随着唱臂向唱片中心移动，偏差角度会持续变化，长期使用会加剧唱针和声槽的磨损，同时对声轨信号的拾取精度造成影响。这款唱机采用线性直驱的唱臂移动方案，唱臂沿平行于唱片径向的导轨做直线运动，全程保持唱针与声槽的切线角度一致，从结构根源上降低了循迹误差，既减少了唱针的非正常磨损，也能提升音频信号拾取的准确度。唱臂导轨集成在上层木质盖板的下方，采用隐藏式的滑动副设计，滑动配合面预留了0.12mm的间隙，既保证滑动过程无卡滞，也避免间隙过大导致唱臂运行时出现晃动，影响拾音稳定性。唱臂的驱动采用微型同步带传动结构，传动比设置为1:4.2，匹配唱臂从唱片引入槽到退出槽的全行程移动速度，保证唱针移动速度与唱片声槽的线速度匹配，不会出现跳针、拖音的问题。

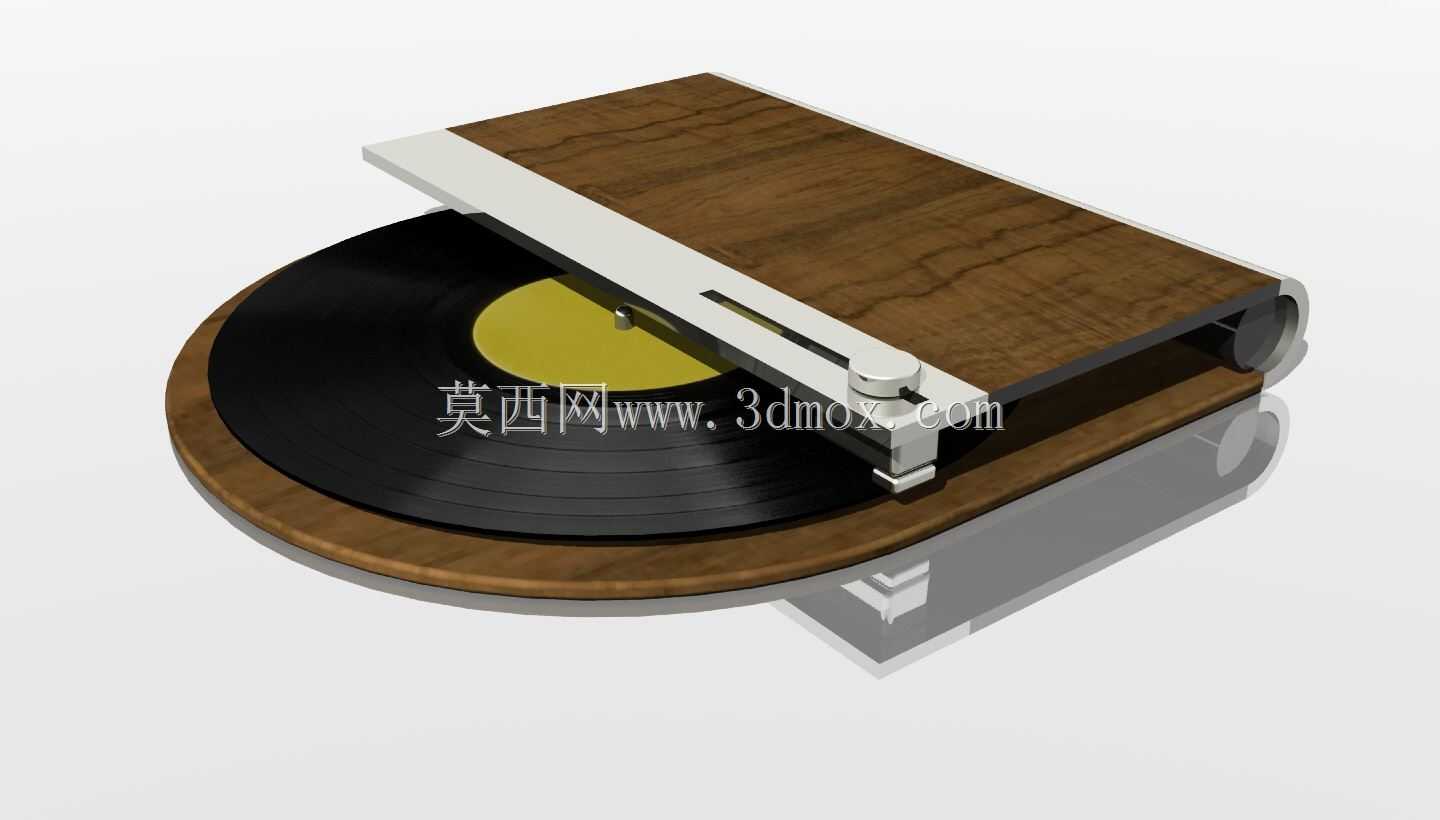

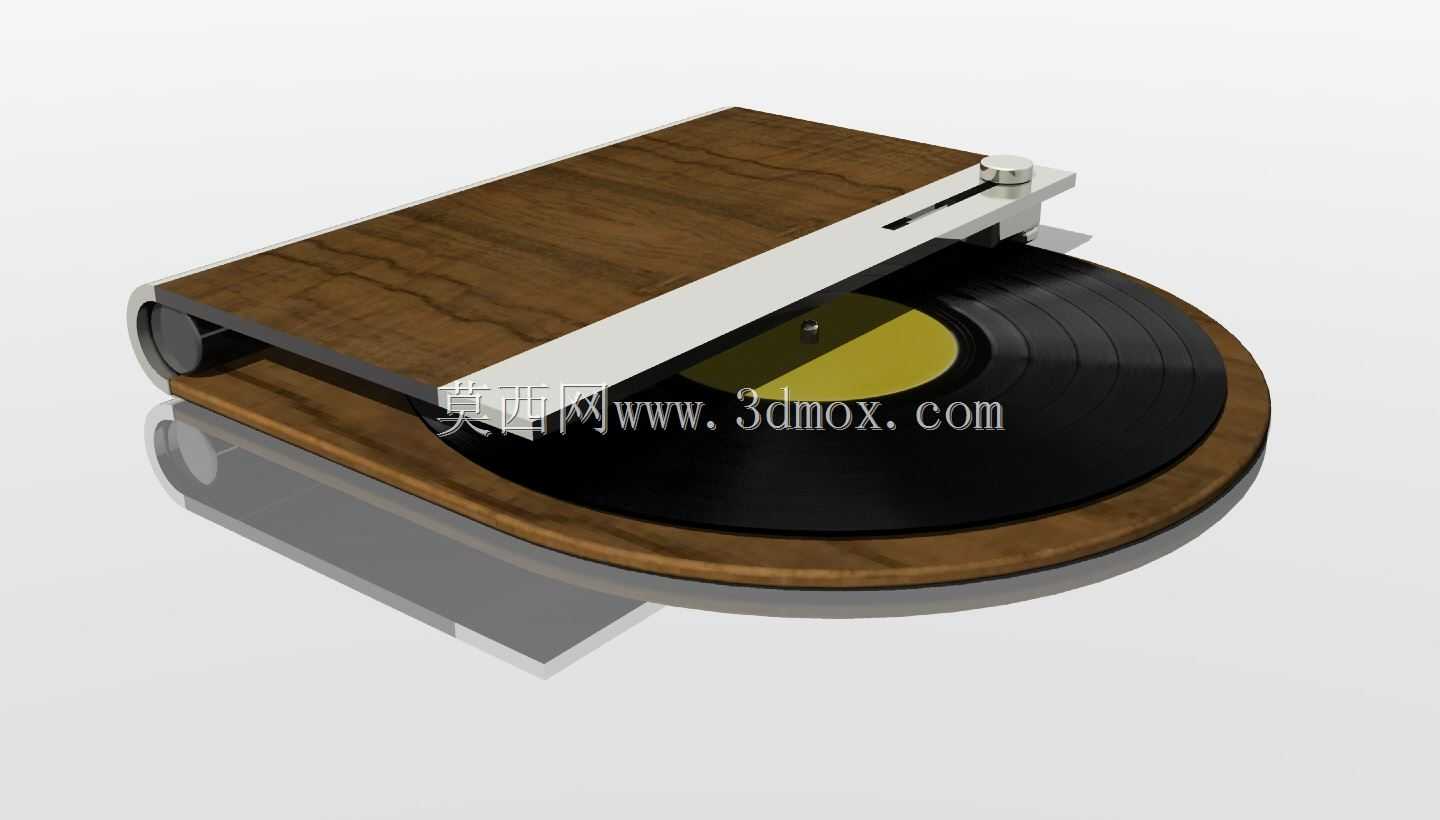

从外形尺寸与安装边界来看，整机采用上下双层的堆叠式布局，下层为唱盘驱动与机身底座，上层为集成唱臂的木质盖板，闭合状态下整体轮廓为圆角矩形，长宽尺寸控制在380mm×320mm，整体闭合高度为72mm，放置在常规桌面时，占用的台面面积小于一张A3纸，不会过多挤占桌面的使用空间，适配家庭书桌、工作室操作台、小型音频展示台等多种摆放场景。底座底部预留了四个直径12mm的减震脚垫安装位，脚垫采用丁基橡胶材质，邵氏硬度设置为45度，能够有效隔绝桌面传递的外界振动，避免振动传递到唱盘导致唱针出现跳针、杂音的问题。唱盘的主轴安装在底座中心位置，主轴采用不锈钢材质，与底座的轴承座采用间隙配合，配合公差控制在H7/g6，径向跳动量控制在0.02mm以内，保证唱片转动时的同轴度，避免转动过程中出现偏心晃动。唱盘的承载面覆盖2mm厚的羊毛毡垫，能够贴合黑胶唱片的底面，减少唱片转动时的硬接触振动，同时避免唱片底面被硬质唱盘刮花。

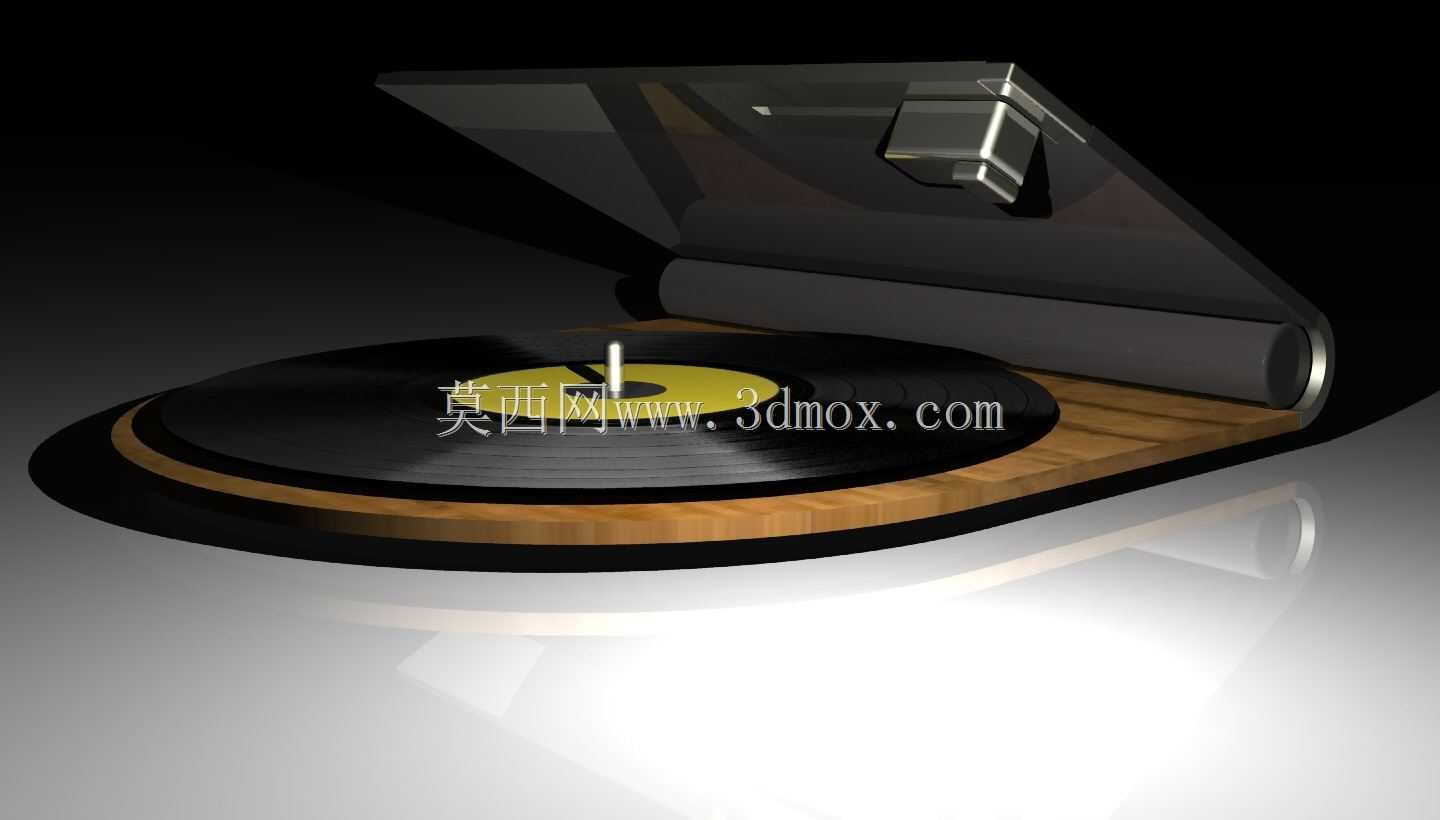

从功能特性来看，上层木质盖板采用胡桃木层压板材加工，表面做哑光木蜡油处理，既保留了木质材料的纹理质感，也不会因为表面反光影响使用体验，盖板与底座之间采用后置的隐藏式铰链连接，翻开角度可以在0到90度之间任意停留，翻开后即可露出唱盘与唱头组件，闭合后可以起到防尘作用，同时盖板闭合时会触发底座内部的微动开关，自动切断唱盘的驱动电源，避免误触导致设备空转。唱头的安装位采用标准的1/2英寸唱头安装孔距，兼容市面上绝大多数的民用MM、MI唱头，用户可以根据自身的使用需求更换不同规格的唱头，不需要额外改装安装结构。唱臂的尾部设置了可调节的配重块，配重块采用细牙螺纹与唱臂连接，调节精度为0.1g，可以根据不同唱头的针压要求，精准调整唱针对唱片的压力，适配不同规格唱头的使用要求。唱盘的驱动采用直流伺服电机，通过皮带传动带动唱盘转动，转速支持33又1/3转与45转两档切换，切换开关设置在底座的侧面，操作时不会触碰唱臂与唱头，避免对精密的拾音组件造成碰撞。

从实际使用的场景适配来看，这款唱机的结构设计兼顾了复古外观与实用性能，没有为了追求极简外观牺牲结构的可靠性，所有运动部件都做了隐藏式处理，外露部分没有尖锐的棱角，日常使用时不会出现磕碰划伤的问题。机身的侧面预留了音频输出接口与电源接口，接口位置距离底座底面15mm，连接音频线与电源线时，线材不会被机身压住，也不会因为线材的拉扯导致机身移位。内部的电路板安装在底座前部的独立腔体内，与唱盘、电机等运动部件之间设置了2mm厚的ABS隔离板，既可以隔绝电机运转产生的电磁干扰，避免音频输出出现电流杂音，也可以防止运动部件的振动传递到电路板上，导致电路板上的元件出现虚焊、松动的问题。整机的装配逻辑采用模块化设计，唱臂组件、唱盘驱动组件、电路组件都可以独立拆卸，后期维护时不需要完全拆解整机，只需要拆卸对应模块的固定螺丝即可完成检修更换，降低了后期的维护成本。木质部件与金属部件的连接采用预埋铜螺母的方式，避免木质材料直接攻丝导致的螺纹滑牙问题，提升了结构的连接可靠性，即使多次拆装也不会出现连接松动的情况。
