308OR规格摇臂杠杆传动构件

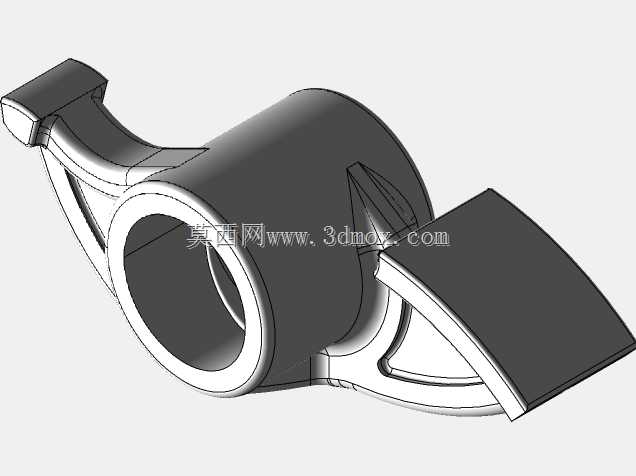

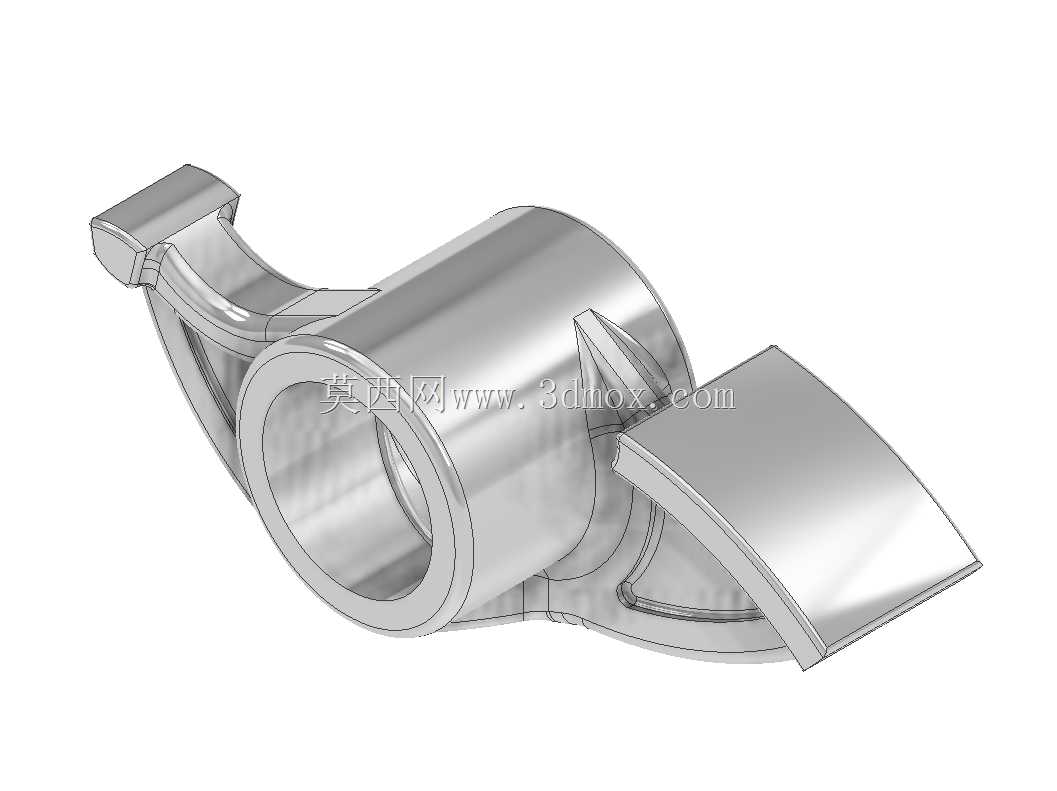

　　这类摇臂杠杆构件常出现在小排量动力单元的气门配气机构末端，也会在部分小型流体控制阀块的手动驱动端做执行件使用，核心作用是把旋转输入或者直线推拉输入转化为指定角度的摆动输出，传递过程中要保证铰接位置无旷量，受力侧的型面不会因为长期交变载荷出现应力开裂。从结构上看，中间的通孔是核心安装基准，加工时需要和配套的铰接销轴保持H7/h6的间隙配合，孔壁的表面粗糙度要控制在Ra1.6以内，避免长期摆动磨损出现间隙导致传动精度下降；孔的轴向长度要比配套销轴的配合段短0.2-0.3mm，保证轴向定位的卡簧或者挡圈能完全卡入销轴的环槽，不会出现工作过程中构件轴向窜动脱落的问题。

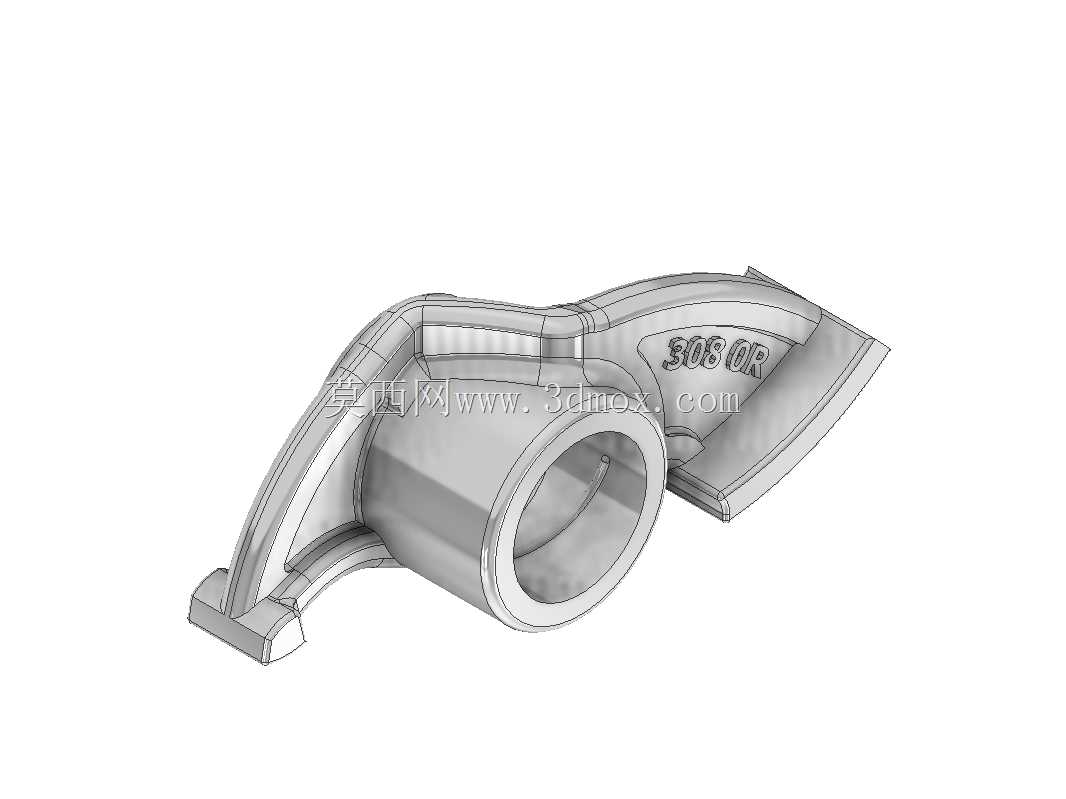

　　两侧延伸的摇臂臂长经过粗略测量适配308OR的安装空间，臂身的过渡位置全部做了大圆角处理，没有直角锐边，一方面是减少压铸或者锻造成型时的应力集中，另一方面也避免安装维护时划伤操作人员。带标识的一侧臂端是受力驱动端，型面做了加厚处理，因为这个位置要直接和驱动凸轮或者手动拨杆接触，长期承受周期性的接触应力，加厚的壁厚可以提升局部的抗变形能力，接触位置的型面弧度要和配套驱动件的运动轨迹匹配，保证整个摆动行程中不会出现卡滞、滑移脱开的问题；另一侧的臂端是动力输出端，用来连接被驱动的气门阀杆或者阀块启闭件，端部的卡槽尺寸要和配套连接件的球头或者销柱匹配，连接后预留0.1mm左右的活动间隙，补偿工作过程中热胀冷缩带来的尺寸变化。

　　建模的时候要注意，这个构件的所有尺寸都是通过卡尺实物测绘得到的，没有原厂的公差标注，所以只能作为结构展示、装配干涉验证的参考模型，不能直接用来开模或者加工成品零件，毕竟实际量产的零件会根据工况要求做对应的热处理、表面处理，铰接孔的位置度、臂长的尺寸公差都有严格的工程要求，测绘模型没有办法还原这些精度参数。实际安装的时候，要先确认中间铰接孔的安装基准面和安装座的贴合度，贴合面的平面度误差不能超过0.05mm，不然锁紧销轴后会出现摇臂转动卡滞的问题；安装完成后要手动摆动整个摇臂，检查全行程范围内有没有和周边的壳体、其他传动构件出现运动干涉，摆动的阻力要均匀，不能出现某一段位置阻力骤增的情况；两端连接的传动件要保证在摇臂摆动到两个极限位置时，都不会出现超行程拉扯或者顶死的情况，预留1-2°的摆动余量，避免工作过程中因为零件加工误差出现构件过载断裂。

　　这类摇臂构件的受力特性属于典型的悬臂梁受力，工作过程中臂身会承受周期性的弯曲载荷，所以建模时的壁厚设计要尽量均匀，避免出现局部壁厚突变导致的应力集中，臂身的加强筋要顺着受力方向布置，才能在不增加整体重量的前提下提升结构刚度，减少工作过程中的弹性形变，保证传动的精度。如果是用在阀块驱动场景，还要考虑摇臂的操作力矩，臂长的设计要匹配手动操作的施力范围，保证操作人员不需要借助额外工具就能完成阀块的启闭操作，同时不会因为力矩过大导致阀杆被掰弯；如果是用在动力配气场景，摇臂的重量要尽量做轻量化处理，减少高速往复摆动过程中的惯性力，降低配气机构的冲击载荷，提升整个动力单元的最高工作转速上限。
