传统带鞘泰国剑结构三维建模设计

本次建模的带鞘传统泰国剑，属于东南亚传统冷兵器范畴，在文旅文创展品制作、传统兵器复原研究、影视道具三维预演、传统工艺数字化存档领域都有明确的应用场景。从实际用途来看，这类传统剑型既可以作为东南亚文化主题展馆的等比例复原展品，也能为冷兵器研究提供精准的结构参考，还可作为文创衍生品开发的三维母版，支撑后续3D打印、数控雕刻等实物制作流程。

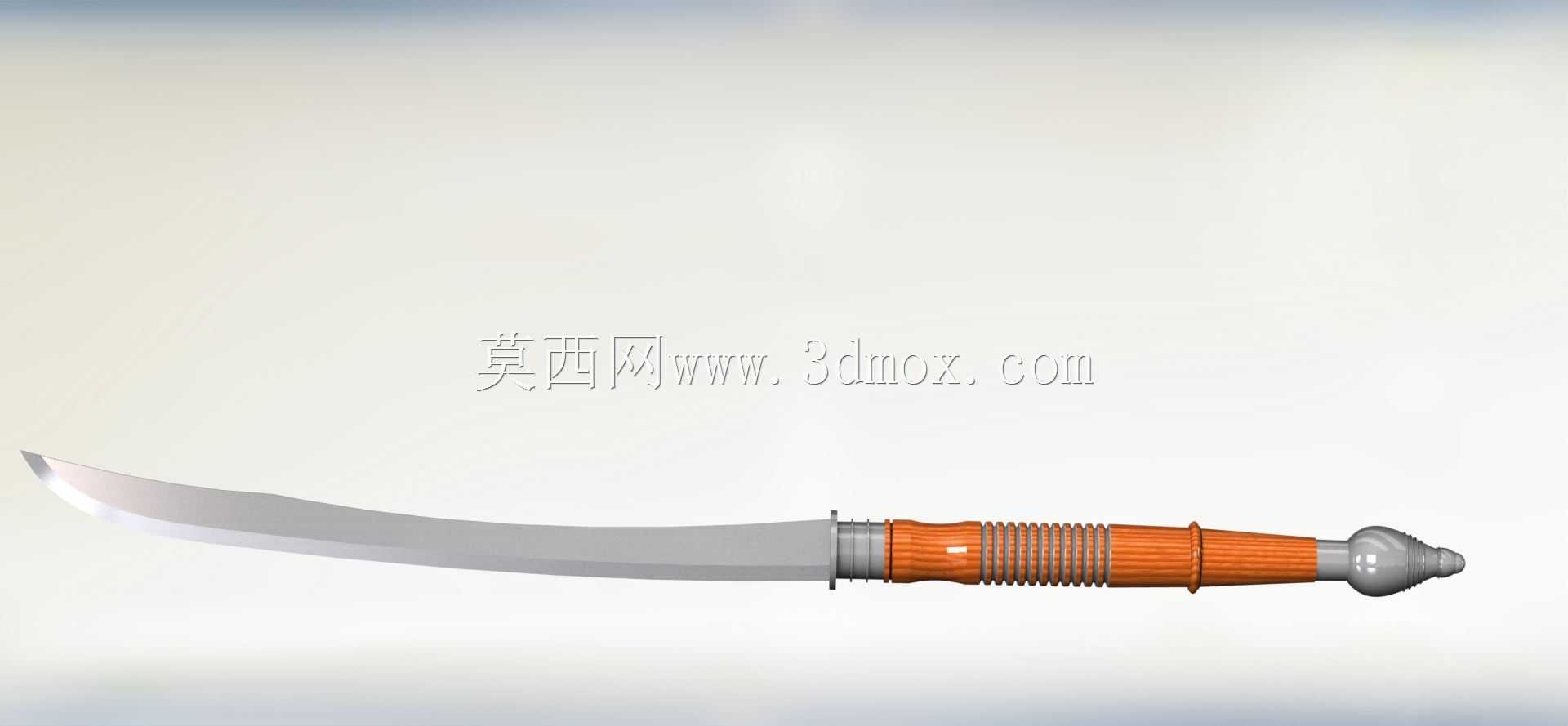

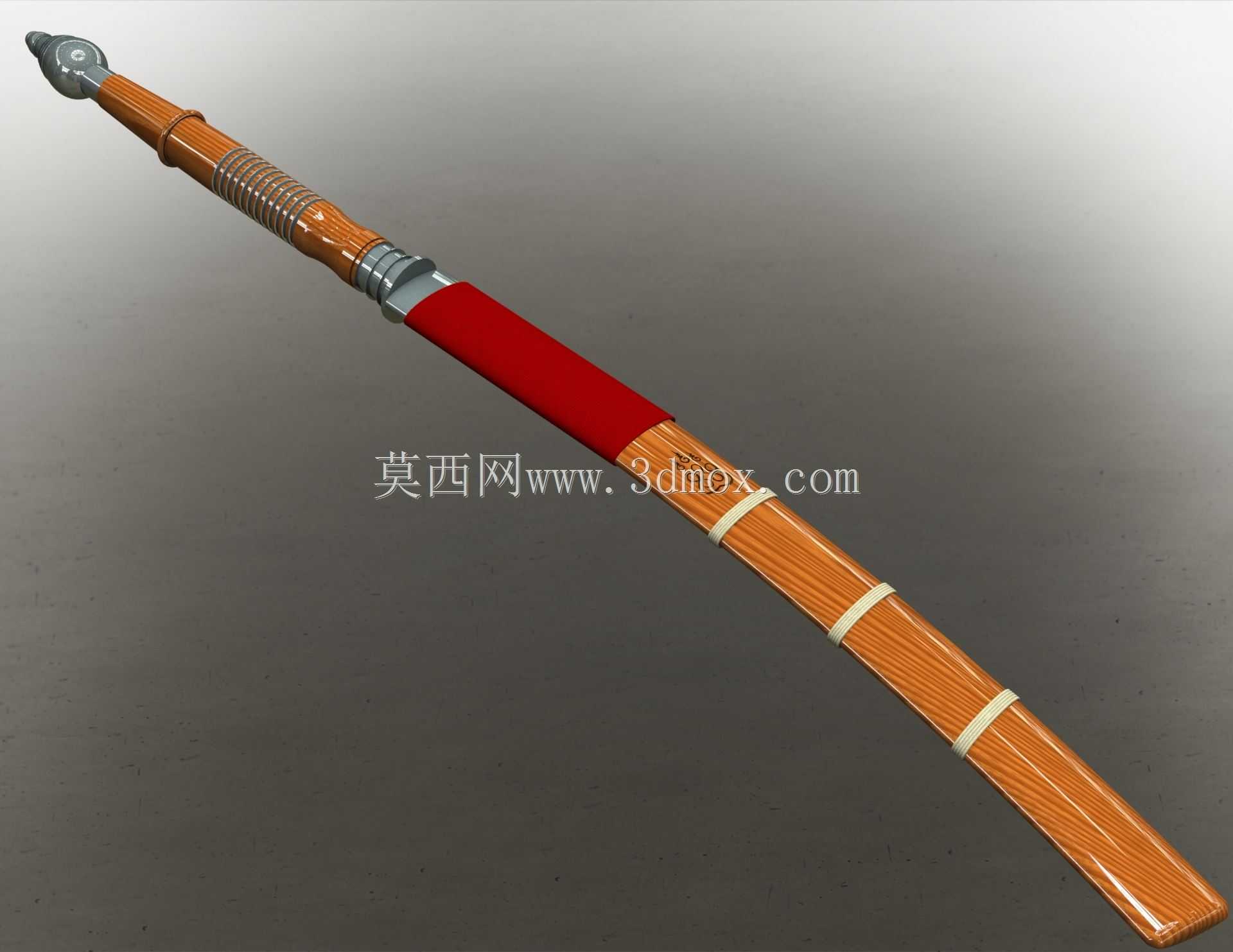

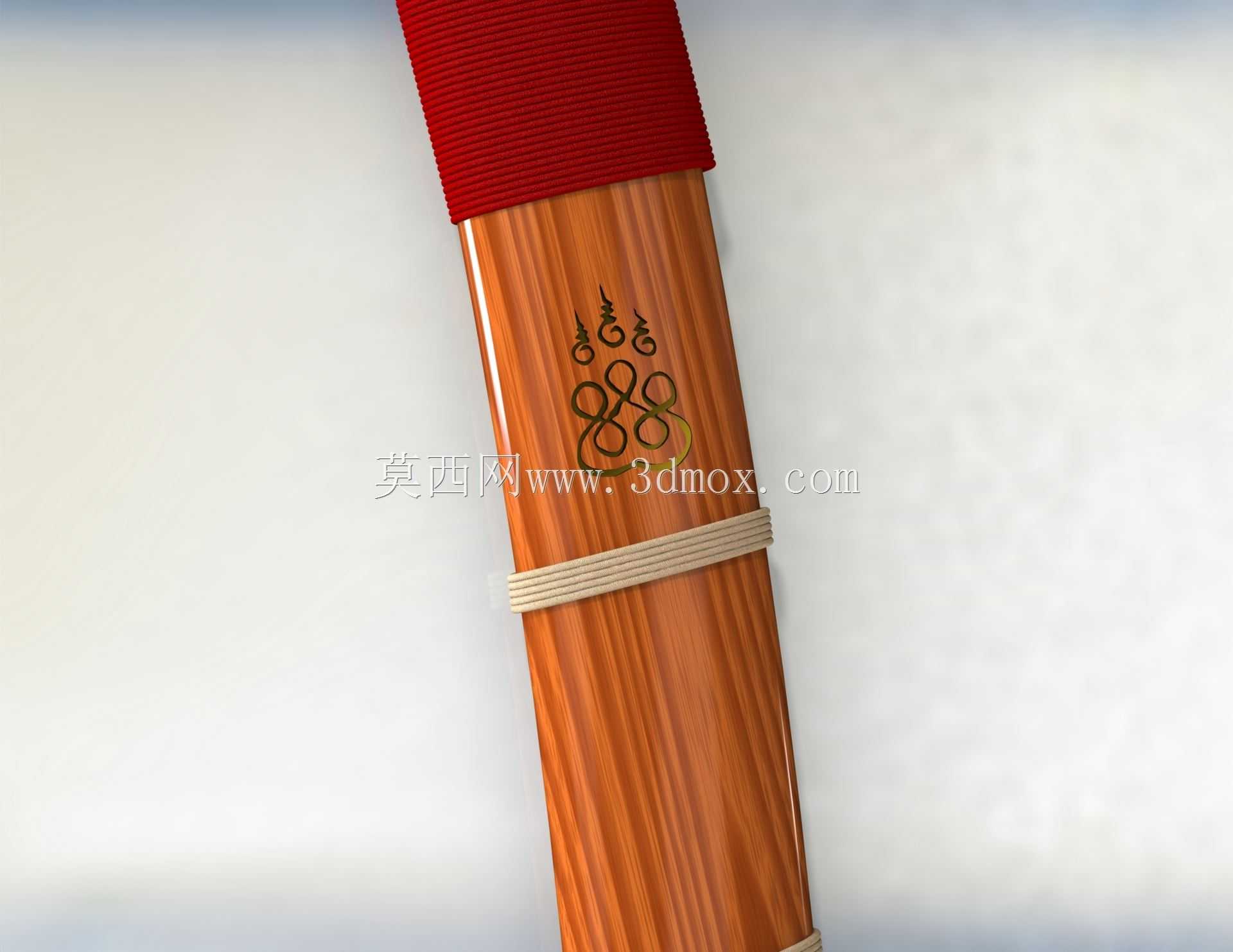

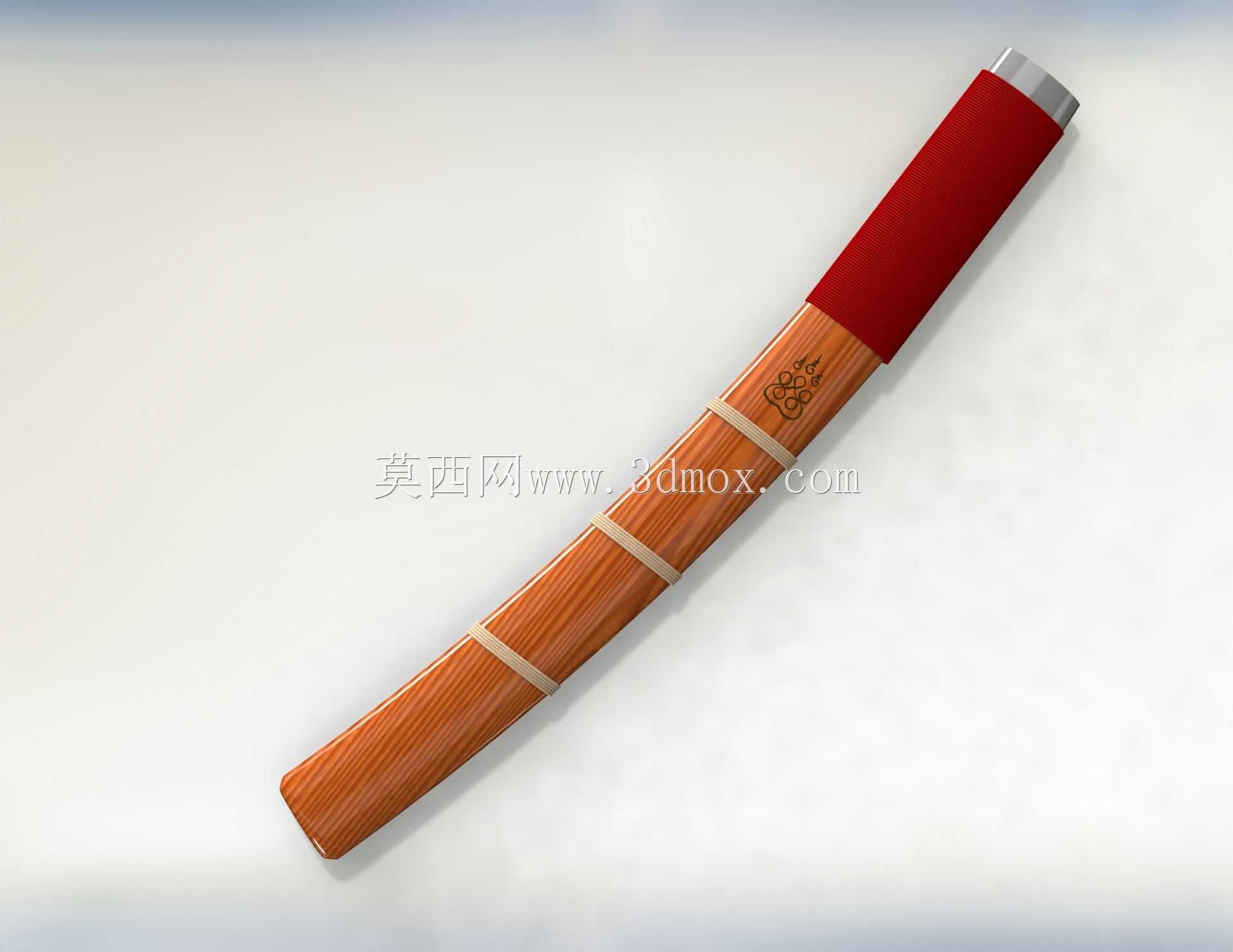

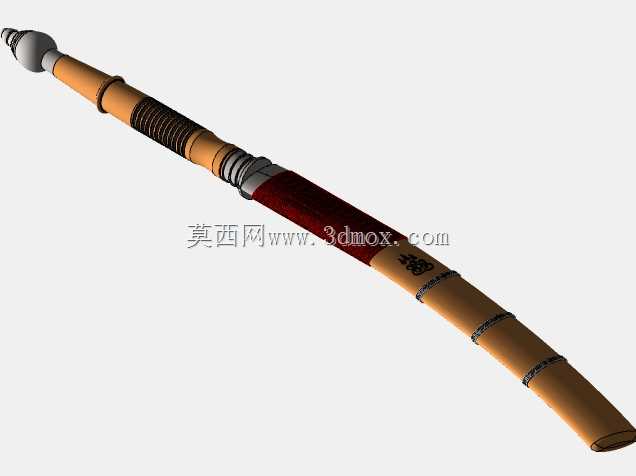

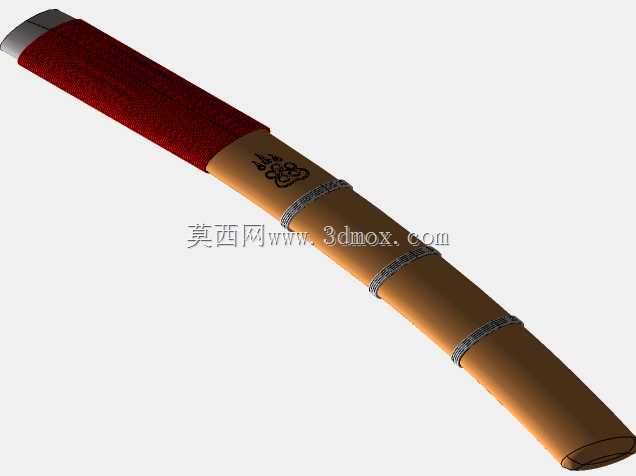

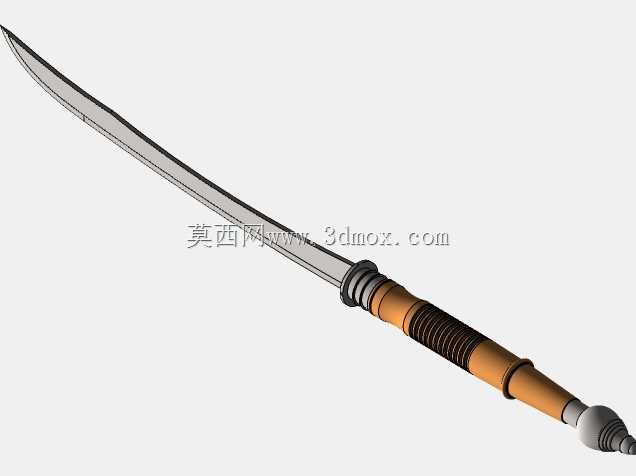

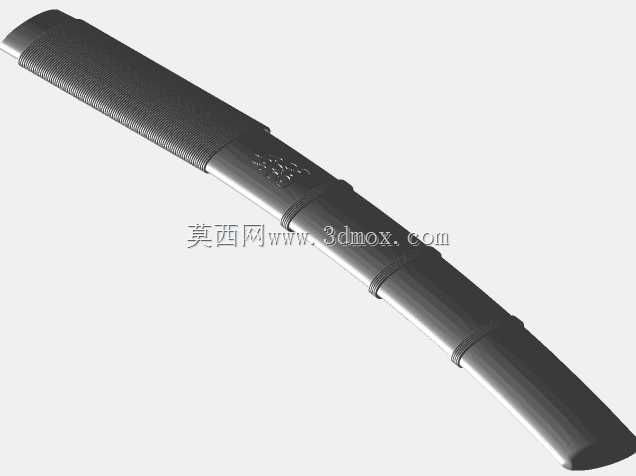

从功能特性拆解来看，整剑分为剑身、握持段、剑鞘三个核心功能模块。握持段做了分层结构设计：最顶端的金属配重首件采用圆弧收头造型，既可以调整整剑的重心位置，让持握时的力矩更符合人体发力习惯，也能在劈刺动作中避免柄部脱手；紧邻配重首的是木质握柄基底，表面缠绕螺旋状金属箍圈，箍圈与木柄之间预留0.2mm的装配间隙，既可以提升握持时的摩擦力，也能缓冲持握时的手部震动；握柄与剑身衔接处设置金属格档，格档做了台阶式限位结构，装配时可以精准卡入剑鞘的开口定位槽，避免入鞘后剑身出现径向晃动。剑鞘主体采用木质基材，外覆红色缠裹层，鞘身间隔设置三道浅色束箍，束箍不仅起到加固鞘身、避免木质基材开裂的作用，也能作为入鞘深度的视觉标识，当第三道束箍与鞘口齐平时，剑身即完全收纳到位。

设计思路上完全遵循传统实物的装配逻辑，所有配合面都做了工程化的公差预留：木质构件与金属箍的配合采用基孔制过渡配合，既保证装配后的结构紧实度，也避免过盈量过大导致木质件开裂；鞘身内部的剑身容纳腔做了0.5mm的均匀间隙，腔体内壁做顺滑圆角过渡，避免剑身入鞘时出现刮蹭磨损；握持段的金属缠绕箍采用等螺距螺旋排布，螺距设定为12mm，既匹配成年人手指的握持间距，也符合传统泰国剑的形制规范。

外形尺寸与安装边界方面，整剑全长控制在950mm，其中握持段长度为180mm，适配绝大多数成年人的手掌握持范围；剑鞘最大外径为32mm，入鞘后整剑最大径向尺寸不超过35mm，可适配常规的壁挂式兵器展架、卧式陈列台的安装尺寸；剑身收纳后整体重心位于距离格档120mm的位置，持握时的平衡感符合传统冷兵器的使用习惯，不会出现头重脚轻或者尾部坠手的问题。建模过程中对所有曲面过渡都做了曲率连续处理，木质构件的纹理走向、金属件的倒角细节、缠裹层的褶皱表现都贴合实物的工艺特征，没有出现违背传统工艺逻辑的结构设计，所有装配关系都可直接对接实物打样验证，不需要额外做结构修正。
