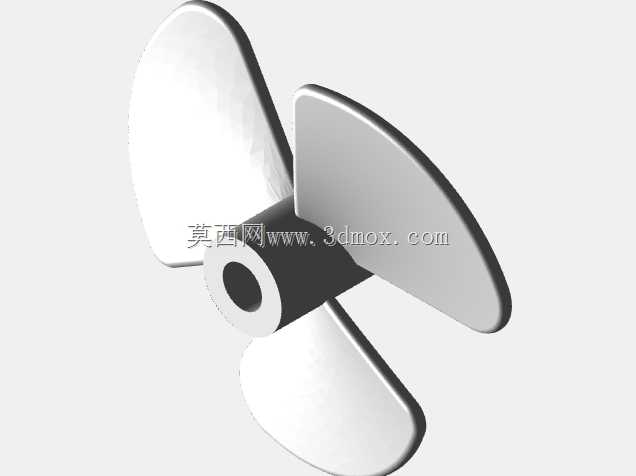

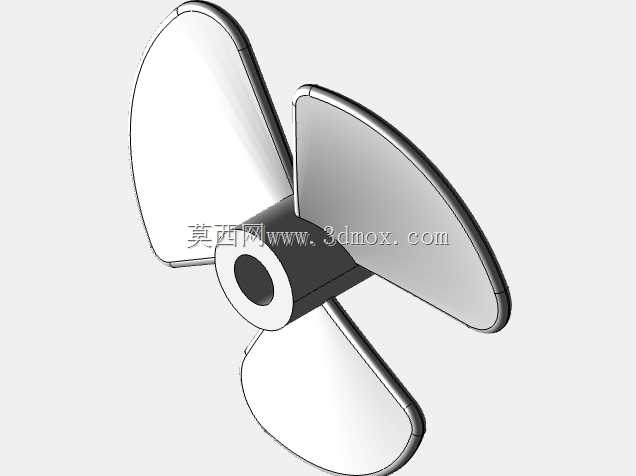

三叶轴装式螺旋推进桨叶结构设计

这类三叶轴装式桨叶的应用场景覆盖多个流体输送与动力推进领域，小功率水面推进设备的末端动力输出端、小型流体搅拌腔体内部的扰流部件、低压风送系统的轴流送风末端都能见到同结构桨叶的身影，区别仅在叶型曲面的弧度、叶片厚度分布与轴孔配合公差的差异。从实际使用需求出发，这类桨叶的核心功能是将转轴输入的旋转扭矩转化为流体轴向的推力或扰流动力，相比两叶结构，三叶布局在同等转速下的动力输出更平顺，流体脉动更小，不会出现两叶桨在特定转速区间容易触发的结构共振问题，同时叶片数量的增加也让单片叶承受的流体载荷有所降低，对薄壁叶片的长期疲劳寿命有正向作用。

设计这类桨叶时首先要明确安装边界，中心轴孔为通孔结构，采用间隙配合加顶丝锁紧的安装方式，适配常规圆轴输出的动力端，不需要额外设计法兰连接结构，拆装维护时仅需松开顶丝即可沿轴向抽出桨叶，适配小空间内的快速更换需求。叶片的外形采用等厚圆弧曲面设计，叶根位置与中心轮毂做圆弧过渡处理，避免直角连接处的应力集中，在长期承受交变流体载荷时不会在叶根位置出现应力断裂问题。叶片的外缘做了小圆角钝化处理，一方面避免安装调试过程中锐边划伤操作人员，另一方面也能降低叶片高速旋转时的叶尖涡流损耗，提升动力转化效率。

从尺寸匹配角度看，这类桨叶的旋转外径适配小通径的流体通道或小型推进设备的安装空间，不会出现叶片与腔体内壁碰撞的问题，轮毂的轴向长度经过匹配设计，既保证了与转轴的配合接触面积足够传递额定扭矩，又不会占用过多轴向安装空间，适配紧凑结构的动力输出端。叶型曲面的弧度经过流体力学层面的匹配，在低转速工况下就能产生足够的轴向推力，不需要过高的输入转速就能满足使用需求，对配套驱动电机的功率要求更低，适合小型低功耗设备的配套使用。

实际建模过程中，叶片曲面采用扫掠成型的方式构建，先绘制叶根与叶尖的截面轮廓线，再根据流体推力需求调整截面的安装角度，保证从叶根到叶尖的角度平滑过渡，避免曲面出现拐点造成流体紊流。轮毂部分采用拉伸加倒角的实体结构，轴孔与轮毂外圆保持严格同轴，旋转过程中不会出现偏心振动的问题，做动平衡校正时仅需对叶尖位置做微量去重即可达到G6.3级的平衡精度要求，满足中低转速工况的使用标准。

在不同应用场景下，这类桨叶的材质选择也有区分，用于水环境推进时可选用尼龙或不锈钢材质，兼顾耐腐蚀性与结构强度，用于风送系统时可选用ABS或铝合金材质，降低整体转动惯量，提升启停响应速度。结构设计上没有多余的冗余特征，整体重量控制在较低水平，转轴的负载更小，配套轴承的使用寿命也能得到相应提升。叶片表面的曲面光滑连续，没有凸起或凹陷的结构，流体经过叶片表面时的阻力更小，不容易附着流体中的杂质，长期使用不需要频繁清理维护，适合在含少量杂质的流体环境中工作。
