3D打印适配间隙测量三角校验规

　　在熔融沉积成型的日常加工场景里，很多一线操作的技术人员都会遇到一个共性问题：同样的三维模型导入不同设备、更换不同耗材、调整不同切片参数后，最终成型件的实际配合尺寸和理论设计值总会存在偏差，这种偏差没有固定规律，会随层高、填充率、打印速度、冷却条件甚至环境温度波动，直接导致装配环节出现过松松垮垮、过紧装不进去的问题，以往只能靠反复试打、手工修配来凑配合精度，既浪费耗材也拖慢加工节奏。这款三角结构的测量规，就是针对这类增材制造场景的公差校验需求设计的专用检具，不需要额外的精密测量仪器，打印完成后就能直接完成设备配合精度的快速校验。

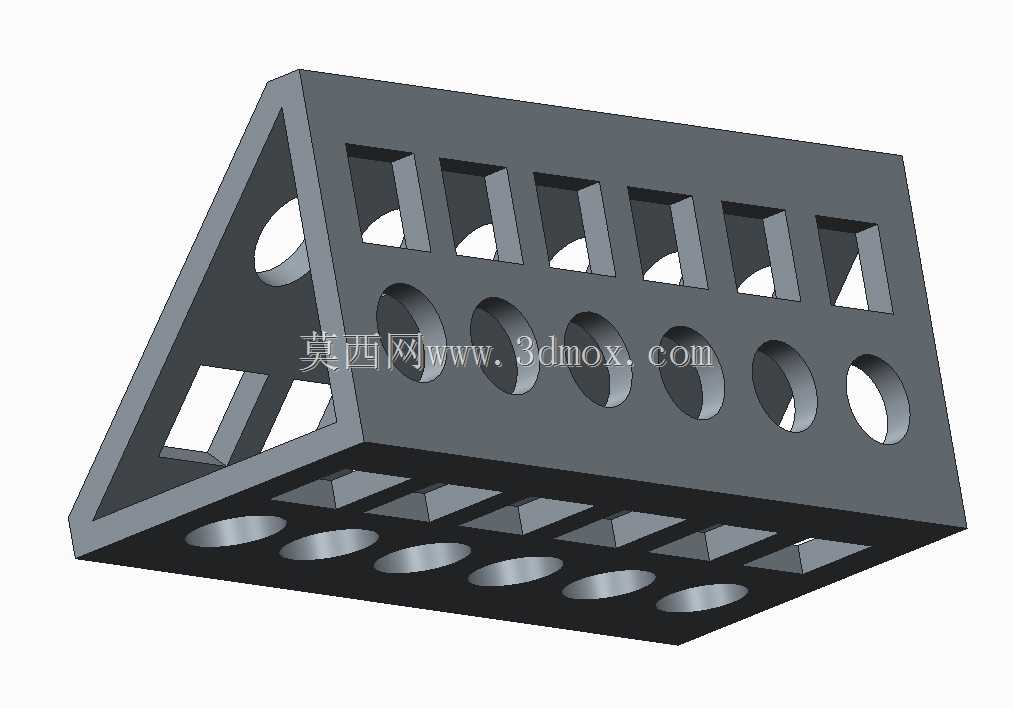

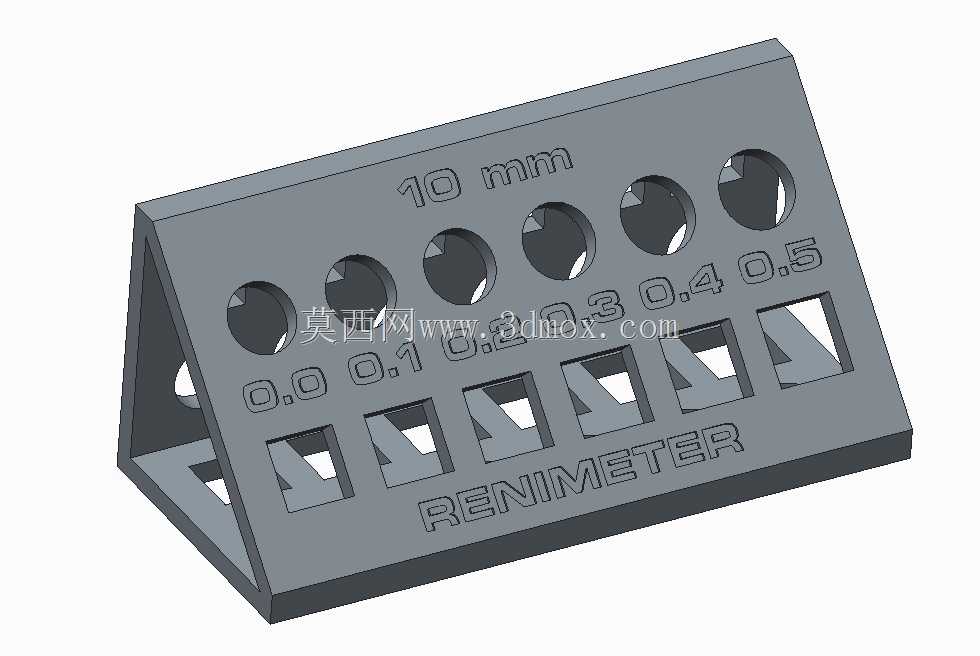

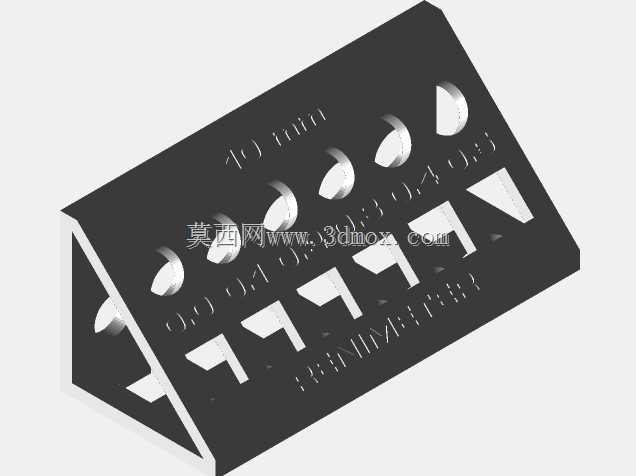

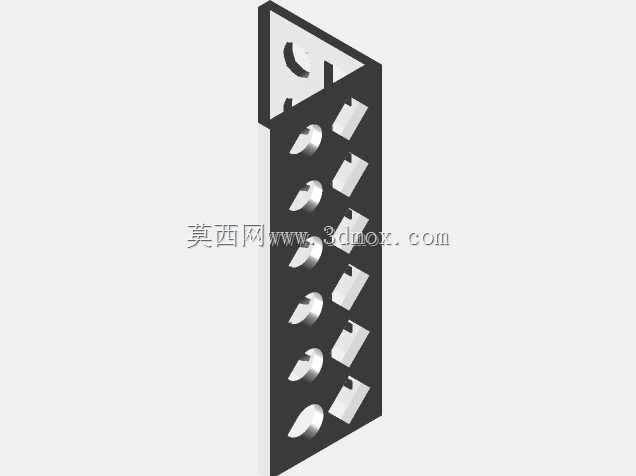

　　整体采用直角三角形支撑结构，斜边作为测试工作面，直角边做了加厚支撑处理，底部做了加宽的安装贴合边，放置在工作台面时不会轻易倾倒，不需要额外的固定夹具就能完成测试操作，整体基准尺寸为10mm量级，属于桌面级的小型检具，不占用过多操作空间，日常可以直接放在设备旁的工具架上随取随用。测试工作面设置了两组测试特征，一组是直径按固定梯度递增的圆孔，另一组是边长按同梯度递增的方孔，相邻测试位的尺寸增量控制在0.1mm，覆盖从0.0到0.5mm的间隙偏差范围，测试时可以用配套的、按基准尺寸制作的测试销依次插入不同的孔位，通过插拔的阻力感、配合的松紧程度，就能快速判断当前设备、耗材、参数组合下，水平方向、垂直方向以及45度斜面方向的实际成型偏差值，找到最适合当前加工条件的配合间隙参数。

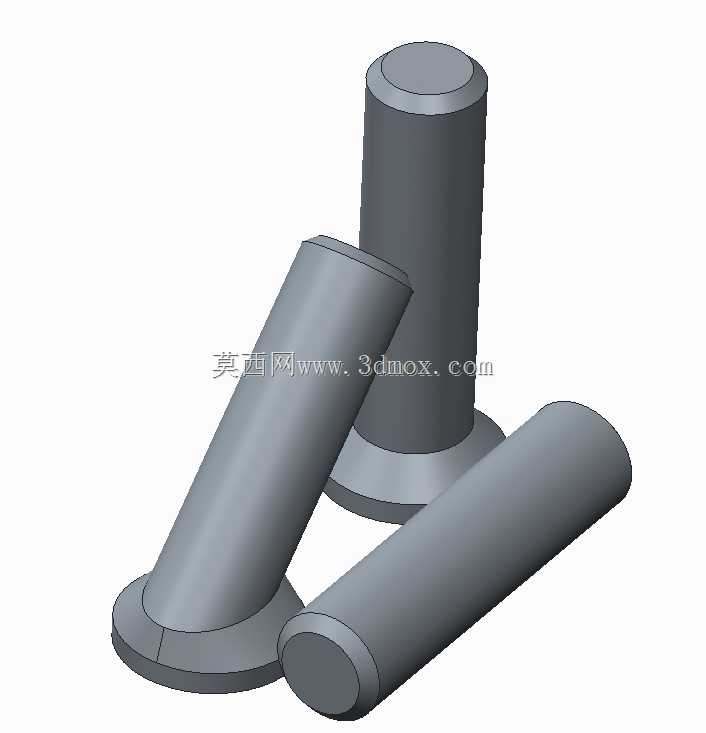

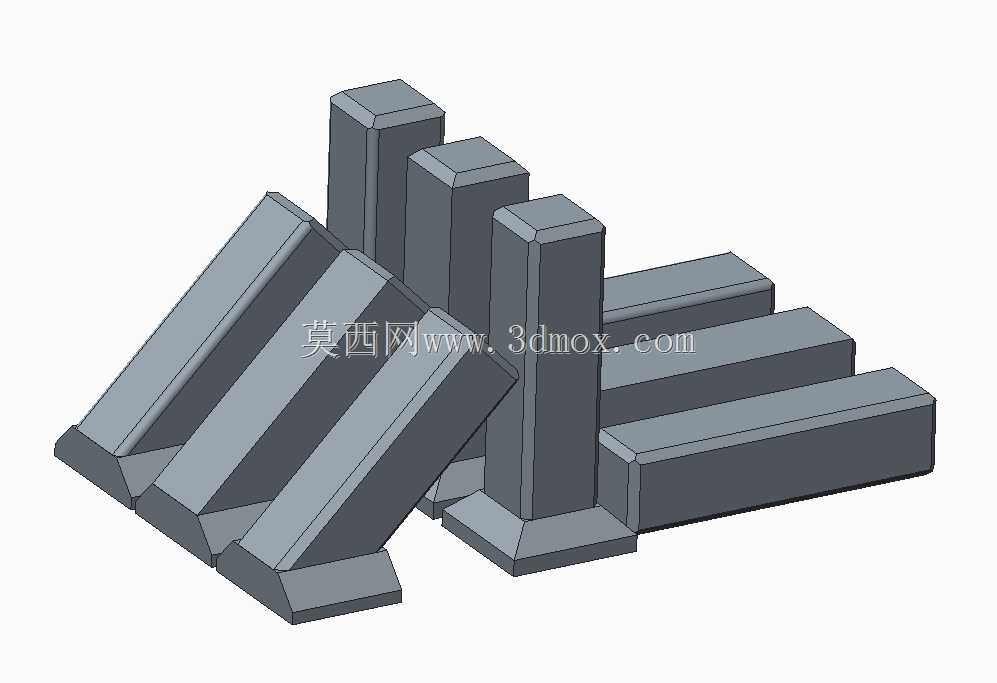

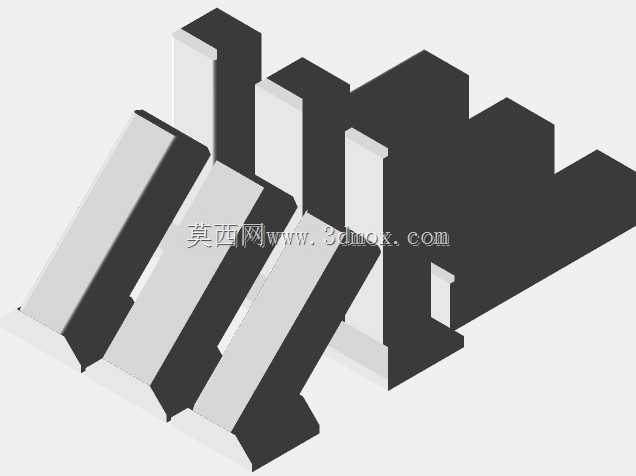

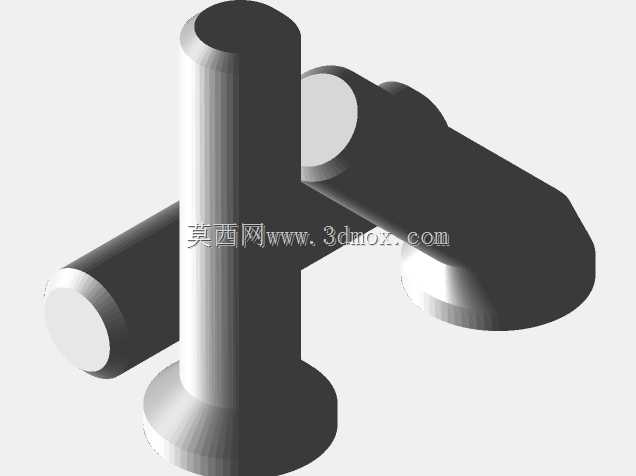

　　设计时特意同时设置圆孔和方孔两种测试特征，是因为熔融沉积成型设备在笛卡尔坐标系下运动时，XY轴联动加工圆弧轮廓时会存在步进电机丢步、轮廓拟合误差的问题，而直线轮廓的成型精度普遍高于圆弧轮廓，两种特征同时测试可以更全面地反映设备不同运动方向的成型精度差异，避免单一圆孔测试带来的结果偏差。另外三角结构的斜面刚好对应45度成型角度，这个角度下的层纹方向和孔的轴线方向呈45度夹角，既不需要额外添加支撑结构就能顺利打印，也能模拟实际加工中常见的斜面特征成型精度，测试结果更贴近真实加工场景。测试销的设计也做了适配优化，既可以做光轴结构，也可以根据测试需求添加倒角或者圆角，模拟实际装配中不同的零件导入特征，让测试结果更贴合真实的装配场景。

　　除了基础的熔融沉积成型场景，这款检具同样适用于其他增材制造工艺的精度校验，不管是光固化成型还是选择性激光烧结工艺，都可以通过这个检具快速掌握当前工艺条件下的配合公差范围，在后续建模时直接根据测试结果调整配合间隙的设计值，不需要反复试打验证，能大幅减少前期工艺验证的时间和耗材损耗。在实际使用过程中，不需要对检具做额外的后处理，打印完成后去除支撑就可以直接使用，测试时只需要保持检具放置平稳，将测试销垂直于测试面插入即可，通过观察销的插入深度、晃动量、插拔阻力，就能直观判断当前间隙等级下的配合状态，对于没有精密测量仪器的小型加工坊、个人创客工作室来说，是成本极低但实用性极强的工艺校验工具，能有效解决增材制造过程中配合尺寸难把控的实际问题。
