法兰安装式圆形万向气泡水平仪

这款带法兰安装座的圆形气泡水平仪，是工业现场各类需要快速确认水平基准场景里的常用小部件，很多做设备组装、工装调试的工程师对这类结构都不陌生。不同于长条式水平泡只能检测单方向倾斜，这款圆形结构的水准泡可以同时识别平面内X、Y两个轴向的倾斜角度，不需要反复转动调整水平仪位置，就能一次性判断安装面的整体水平状态，在小空间安装场景里的适配性比长条水准泡好很多。

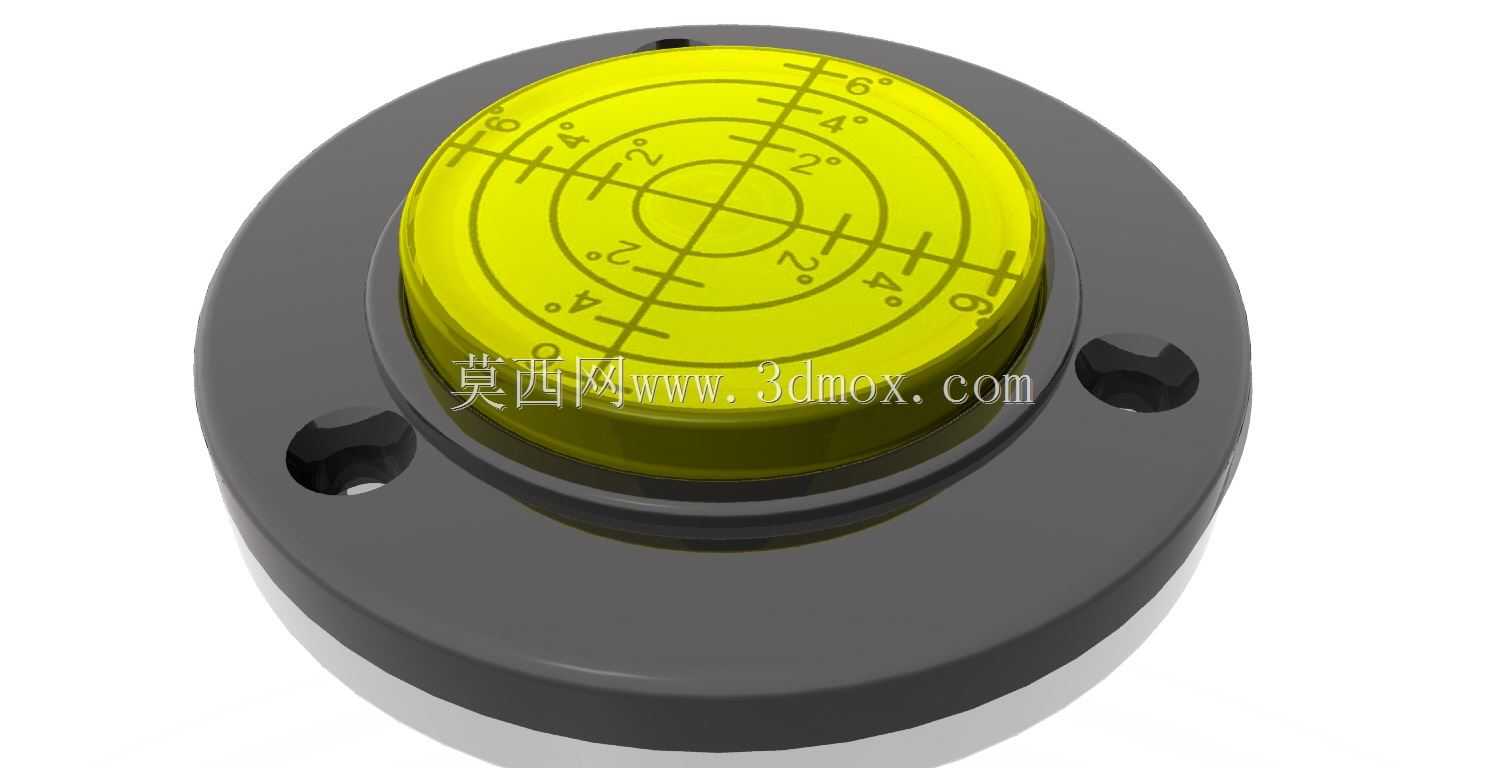

从结构设计来看，这款水平仪采用一体化法兰底座设计，底座上预留了三个沉头安装孔，安装时可以直接通过内六角螺丝将水平仪固定在待检测的设备平面上，不需要额外设计夹持结构，沉头孔的设计可以让螺丝头部完全埋入底座平面，不会出现凸起剐蹭的问题，也能避免螺丝长期外露锈蚀影响后续拆卸维护。底座采用深色硬质工程材质，和上方亮黄色的水准泡盘面形成强烈视觉反差，日常巡检时站在设备旁就能快速看清气泡位置，不需要凑近仔细辨认，能有效提升现场调试的效率。

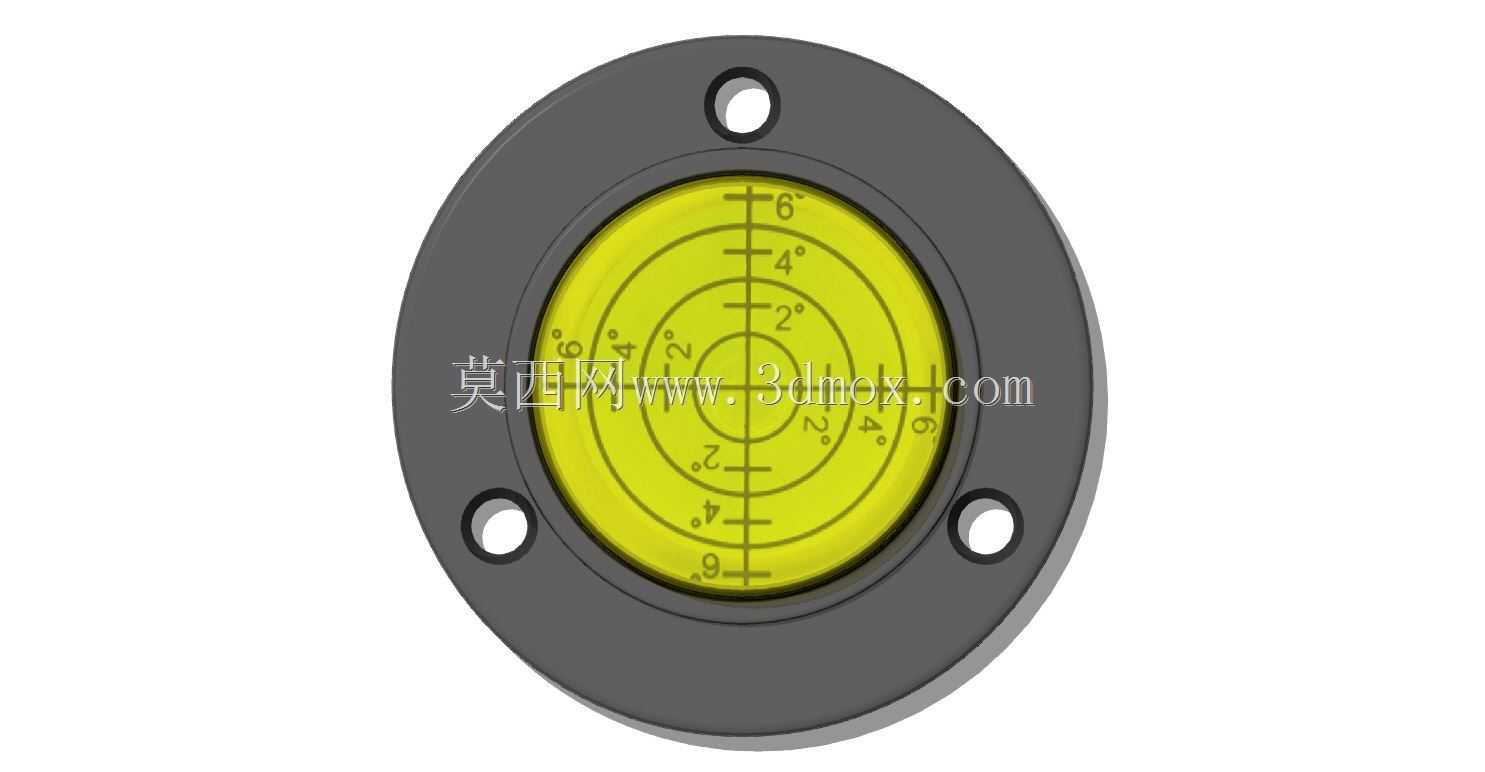

水准泡盘面的刻度设计也贴合实际使用需求，从中心原点向外，以2°为间隔标注了0°到6°的倾斜刻度，同时刻有十字交叉的基准线，气泡偏离中心的距离直接对应倾斜角度，现场调试时不需要换算，直接对照刻度就能知道当前平面的倾斜量，不管是粗调找正还是精调确认水平都能适用。水准泡的上表面做了圆弧凸起设计，一方面可以放大内部气泡的视觉效果，让气泡边缘更清晰，另一方面也能减少盘面反光，在车间不同角度的光照下都能清楚读值，不会因为灯光反射看不清气泡位置。

在实际应用场景里，这类水平仪的使用范围非常广，小型自动化设备的工作台面安装时，可以在台面四个角附近预装这类水平仪，设备移位或者长期使用出现水平偏移时，不需要额外拿出框式水平仪，直接观察设备自带的水准泡就能快速完成调平；各类检测工装、焊接夹具的安装基准面上，也常搭配这类水平仪，每次更换工装时可以快速确认工装安装面的水平状态，避免因为工装倾斜导致加工或者检测出现误差；甚至在户外便携设备、摄影支架、小型测绘设备的支撑座上，这类法兰安装的圆形水平泡也很常用，安装后不会轻易移位，抗振性能比粘贴式的水准泡好很多，适合有一定振动的设备使用场景。

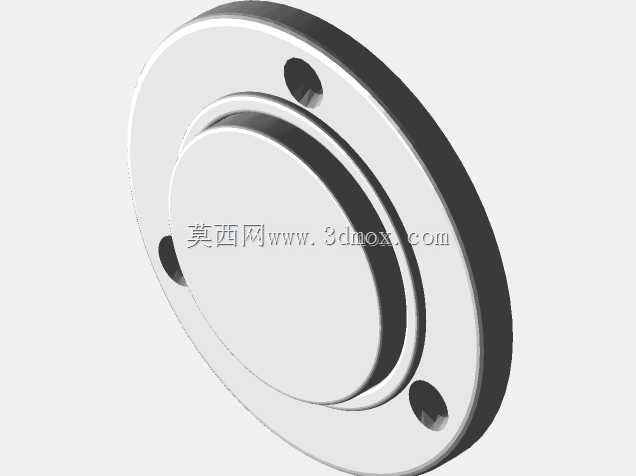

设计这类水平仪的三维模型时，首先要确认安装边界尺寸，法兰底座的外径要匹配安装位置的预留空间，三个安装孔的中心圆直径要和设备安装面的预留孔位完全对应，沉头孔的深度要匹配所选螺丝的头部高度，避免螺丝拧紧后突出底座表面或者顶穿底座。水准泡部分的圆弧曲率是设计核心，曲率半径直接决定了刻度对应的倾斜角度精度，建模时要根据刻度标注的角度值，精准计算圆弧面的曲率，确保气泡移动距离和倾斜角度的对应关系符合刻度标注，不会出现读值偏差。另外水准泡和底座的配合部分要设计合理的安装止口，保证水准泡装入底座后，盘面和底座安装面完全平行，避免因为装配倾斜导致水平仪本身出现基准误差，建模时要预留合适的粘接或者压装间隙，方便后续实际生产装配。

从安装适配性来说，这款水平仪的整体厚度较薄，安装后不会突出安装面太多，不会和设备上的其他运动部件产生干涉，底座的外缘做了圆角过渡，没有尖锐棱角，安装和日常维护时不会划伤操作人员。水准泡的密封结构设计在底座和泡体的配合位置，建模时要考虑密封胶圈的安装槽位置，确保使用过程中内部的填充液体不会渗漏，在不同温度环境下都能保持稳定的性能，不会因为低温液体凝固或者高温液体膨胀影响气泡的正常移动。很多工程师在选型这类水平部件时，往往会忽略安装基准的平行度要求，实际上在三维建模阶段就要把装配基准统一到底座的安装底面，所有尺寸链都以这个底面为基准，才能保证最终生产出来的产品精度符合使用要求，不会出现水平仪本身装在绝对平面上气泡却不在中心的问题。
