透明结构3D打印水烟筒结构设计

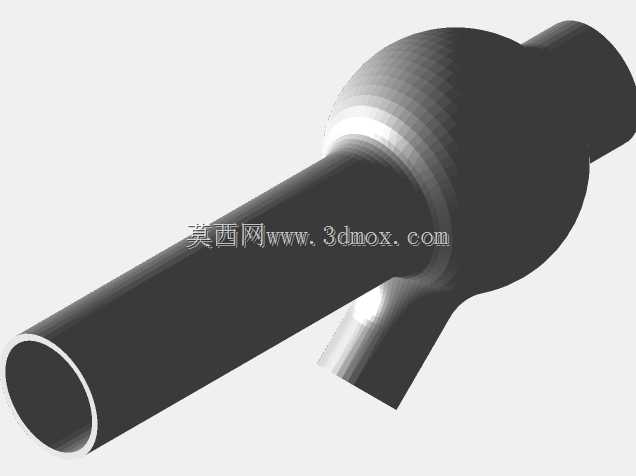

做这个水烟筒的结构设计时，最先要捋顺的是内部流体通路的走向逻辑，毕竟这类器具的核心使用体验全靠气路顺畅度支撑。整个主体采用球形腔体作为核心储水过滤区，相比直筒式结构，球形腔的内部紊流效果更好，烟气进入水体后能和水充分接触，过滤路径更长，同时球形结构的壁厚均匀性更容易控制，在FDM或者光固化3D打印过程中，不会出现局部壁厚突变导致的打印翘曲、层间开裂问题，打印支撑也更容易去除，尤其是内腔的曲面过渡位置，做了R3的圆角处理，既避免打印时的悬垂角度超过45度需要额外加支撑，也能减少使用过程中烟气残留的死角，日常清洁时水流可以顺着曲面完全冲净内部积垢。

直立的烟嘴通道采用偏心设计，没有和下方的烟锅接口处于同一条轴线上，这样的布局是为了避免抽吸时烟气未经过水体过滤直接从烟嘴流出，烟嘴通道的下端口延伸到球形腔体的中下部位置，距离腔体底部预留了8mm的储水空间，使用时加注的水位刚好没过烟嘴下端口2-3mm，既保证烟气必须穿过水层完成过滤，又不会因为水位过高导致抽吸时把水吸到嘴中。侧面的烟锅安装接口做了1:10的锥度配合面，不需要额外的密封件，靠3D打印件的锥面挤压就能实现密封，同时接口处做了1.5mm的加厚壁厚，避免频繁插拔烟锅导致接口开裂，接口的外圆做了防滑滚花结构的纹理，安装烟锅时手指捏持不会打滑。

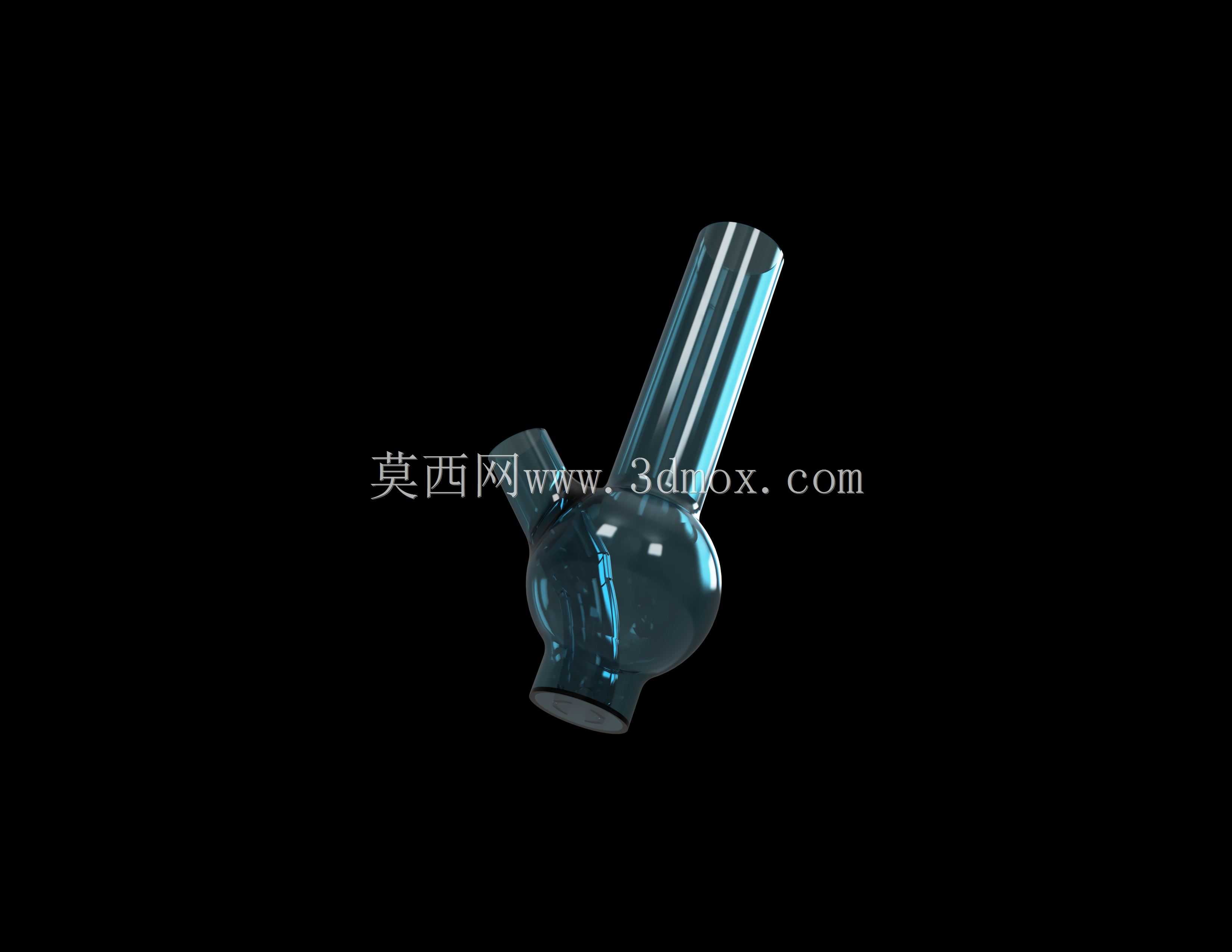

整个模型的外形尺寸控制在总长120mm、最大直径45mm的范围内，属于单手握持的舒适尺寸，球形腔体的最大直径处刚好贴合手掌的握持弧度，长时间持握不会有硌手的感觉。所有外表面的棱边都做了R1的圆角倒钝处理，哪怕是PLA材质打印出来的零件，也不会出现锋利的边缘划伤手的情况。考虑到3D打印的层纹问题，外表面全部采用G2连续的曲面过渡，没有突兀的平面转折，打印完成后只需要简单打磨就能获得光滑的透明外观，如果使用透明PETG或者光敏树脂打印，不需要额外抛光就能看到内部的水位高度，使用时可以直观观察水体的浑浊程度，及时更换清洁水。

安装边界方面，整个零件没有需要额外装配的分体部件，一体打印完成后只需要去除底部的打印支撑就能直接使用，不需要粘接或者螺丝紧固，避免了拼接位置的漏气问题。烟嘴的外径设计成10mm，和市面上通用的一次性烟嘴套尺寸匹配，用户可以根据自己的使用习惯加装过滤烟嘴，不需要额外修改尺寸。侧面烟锅接口的内径是8mm，适配绝大多数市售的标准烟锅配件，不需要单独定制配套零件，降低了使用成本。

在结构强度校核上，整个零件的基础壁厚设置为2mm，对于3D打印件来说，这个壁厚既能保证足够的结构强度，日常使用中不小心从桌面高度掉落不会出现碎裂，又不会因为壁厚过大导致打印时间过长、材料浪费。球形腔体的位置做了0.5mm的局部加厚，因为这个位置是握持时主要的受力点，加厚处理后可以承受更大的捏持力，不会出现受力开裂的情况。内部的烟嘴通道壁厚设置为1.5mm，通道内径6mm，这个通径可以保证抽吸时的气阻在合适的范围内，不会因为通径太小导致抽吸费力，也不会因为通径太大导致烟气温度过高影响口感。

实际使用场景中，这个结构既适合个人日常使用，也适合作为3D打印爱好者的练手模型，整个模型没有复杂的内部支撑结构，打印成功率很高，哪怕是入门级的FDM打印机也能顺利打印完成。如果采用透明材质打印，还可以直观看到内部烟气流动和气泡产生的过程，兼具实用性和展示效果。设计时特意规避了需要高精度加工的结构，所有尺寸公差都控制在3D打印可以达到的±0.2mm范围内，不需要后期二次机加工就能满足使用要求，打印完成后只需要简单去除支撑、打磨一下水口位置就能直接投入使用，非常适合小批量定制或者个人DIY制作。
