生物质颗粒燃烧供热炉结构设计

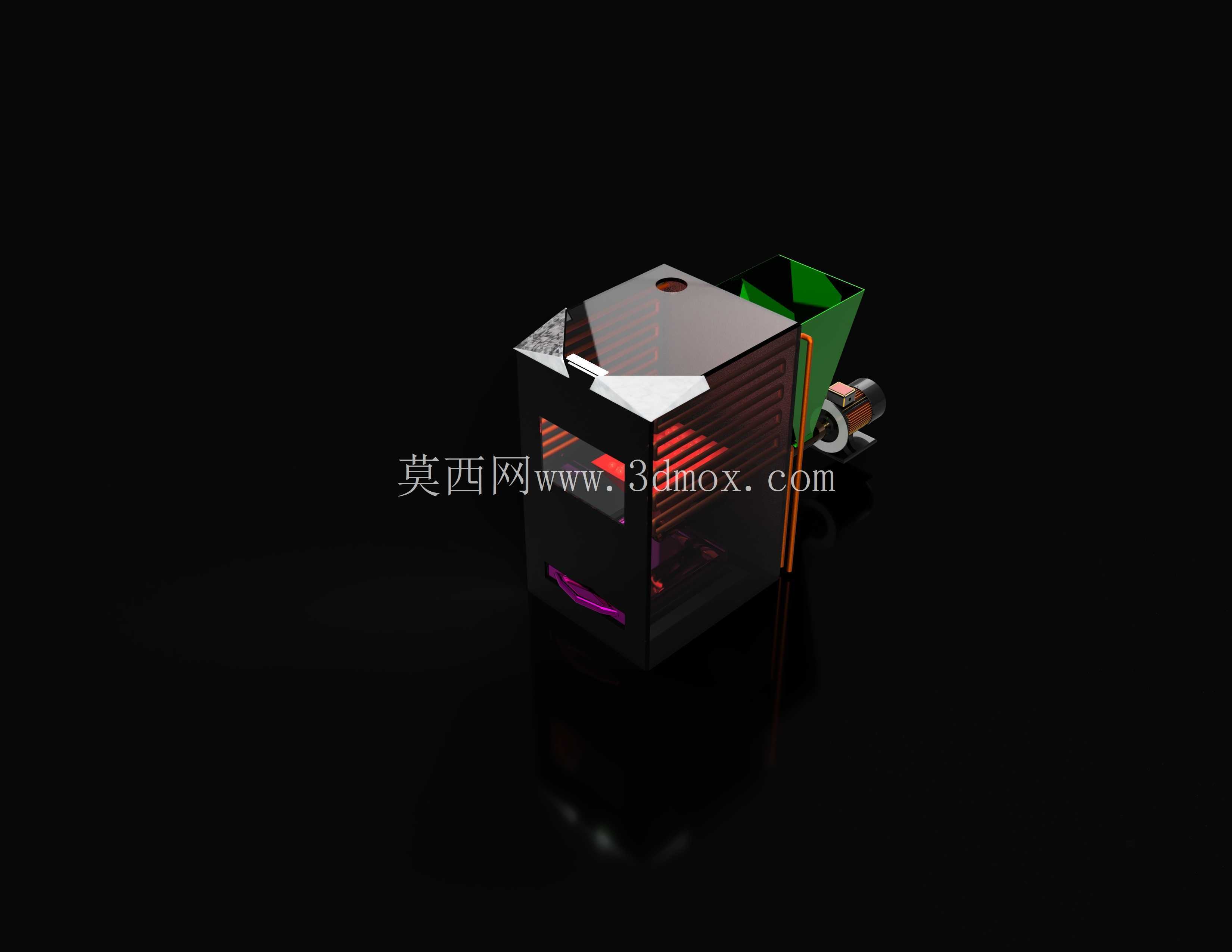

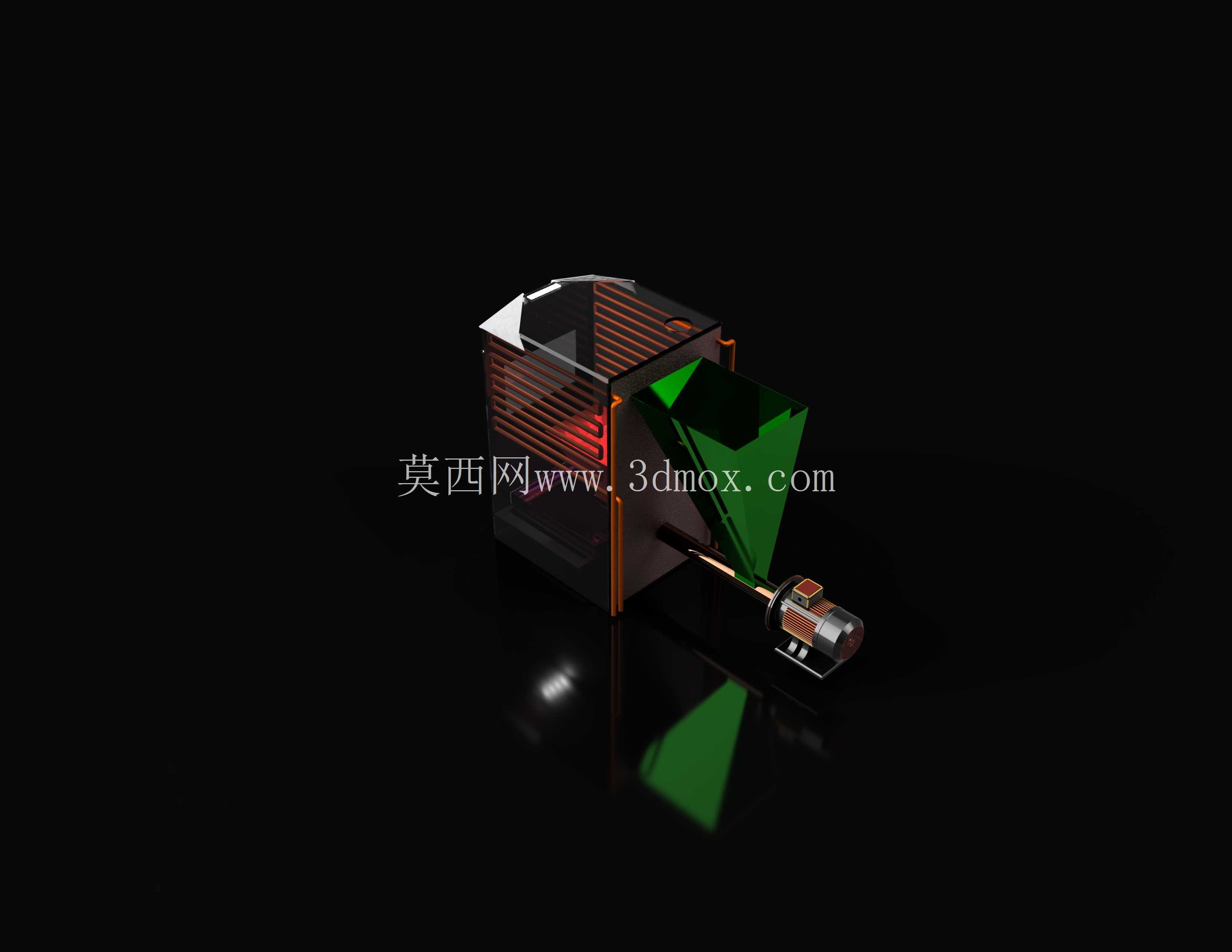

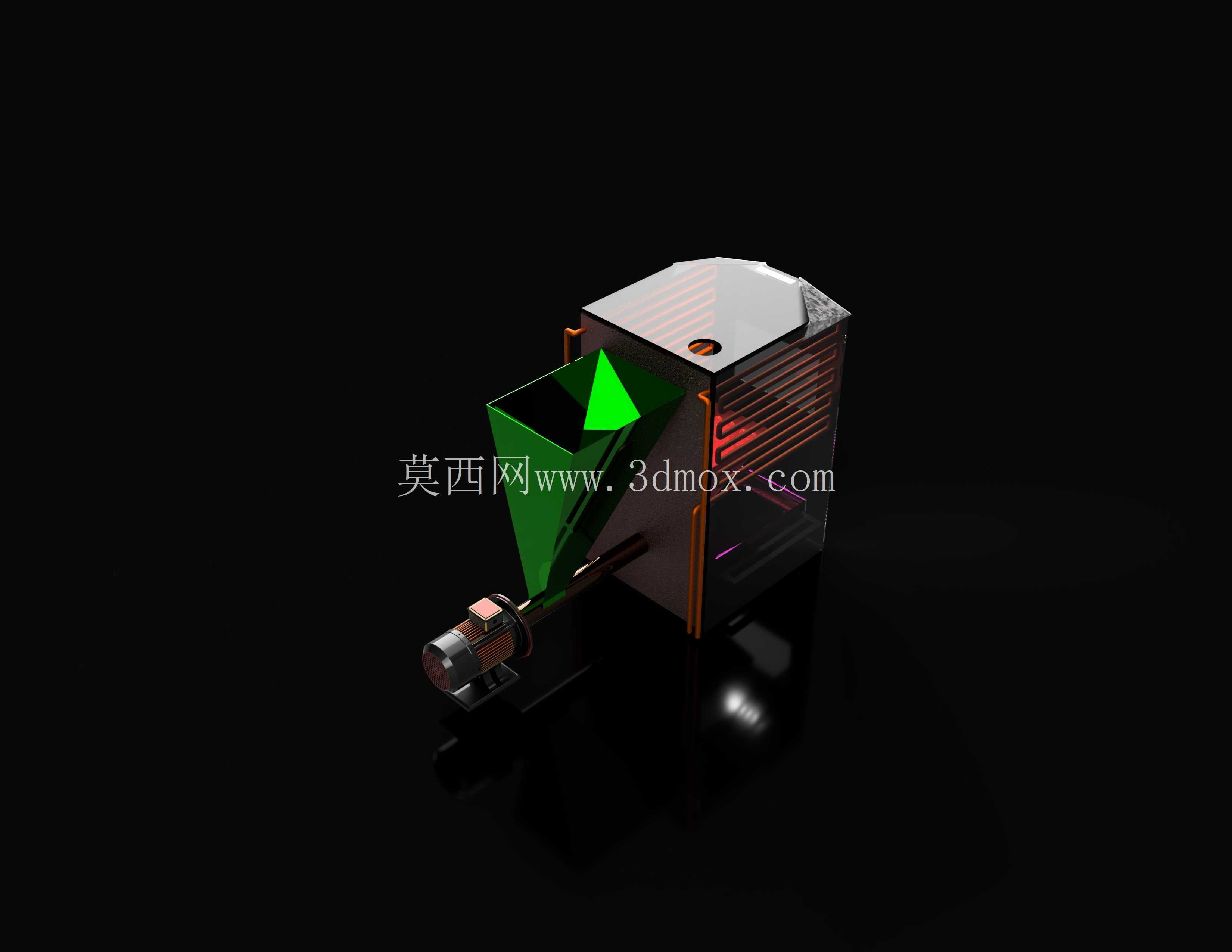

　　这款颗粒炉的三维结构设计，核心围绕小型分布式供热场景的实际使用需求展开，在民用采暖、小型作坊烘干、农业大棚局部补温等场景中，这类设备可直接替代传统燃煤小炉具，解决散煤燃烧效率低、烟气排放无组织的问题。从结构布局来看，进料斗设置在炉体侧上方，倾斜角度经过反复校核，刚好匹配木质颗粒的自然堆积角，能够保证颗粒依靠自重持续下滑进入燃烧腔，无需额外设置复杂的拨料结构，减少了运行过程中的卡料故障点。燃烧腔采用分层式结构设计，下部预留一次进风通道，上部设置二次补风的导流槽，一次风负责托举燃烧中的颗粒料层，保证底部供氧充足避免结焦，二次风则从火焰上方斜向切入，搅动炉膛内的未完全燃烧烟气，让挥发分充分燃尽，提升整体热效率的同时减少黑烟排放。

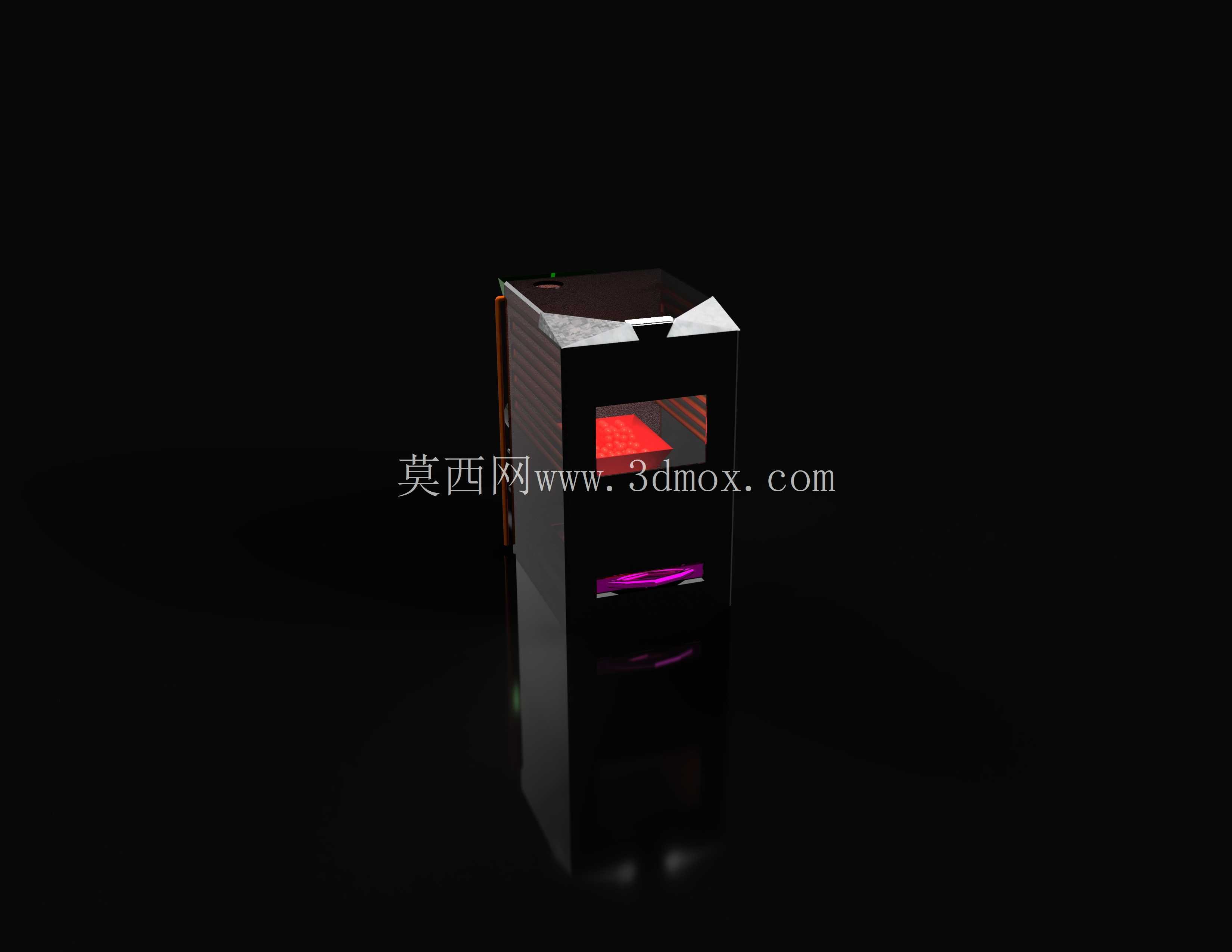

　　炉体外壳采用双层夹腔结构，内层为耐高温的炉膛围板，外层为装饰防护壳体，中间预留的空气层既可以起到隔热作用，降低外壳表面温度避免人员误触烫伤，也能让进入炉膛的助燃空气先经过夹腔预热，回收部分壳体散失的热量，进一步提升热能利用率。侧面设置的观火口采用耐高温透明材质，日常运行时可以直接观察内部燃烧状态，无需打开炉门就能判断料层厚度、火焰颜色，方便操作人员及时调整进料量和进风开度。从安装边界来看，这款颗粒炉的整体占地尺寸适配小型民用空间，底部预留的安装支脚可以直接固定在水泥地面上，不需要额外搭建复杂的基础平台，排烟口设置在炉体后侧上方，对接常规直径的民用排烟管道即可，安装时只需要保证排烟管有一定的向上倾斜角度，避免冷凝水倒流回炉膛即可。

　　设计过程中特意将进料、燃烧、清灰三个操作区域做了物理分隔，进料口位置高度适配成年人站立操作的抬手高度，不需要弯腰就能完成补料操作；下部的清灰抽屉采用抽拉式结构，抽屉的密封边经过结构优化，关闭状态下不会漏风影响炉膛内的负压状态，清灰时只需要抽出抽屉倒掉积灰即可，不需要拆解炉体结构，日常维护的操作门槛很低。炉体内部的换热区域采用多回程烟气流道设计，高温烟气从炉膛流出后会经过三次折返，充分和炉体水套（或空气换热壁面）接触，把热量传递给待加热的介质，最后才从排烟口排出，尽可能降低排烟温度，减少热量的无效损失。

　　在结构细节处理上，所有和高温烟气接触的板材连接处都做了折边密封结构，不需要额外打高温密封胶就能保证烟气不会从接缝处泄漏，既方便生产时的装配，也避免了长期高温运行后密封胶老化失效的问题。进料机构和炉体之间设置了防火隔断结构，即使出现炉膛内火焰逆燃的极端情况，也不会顺着进料通道蔓延到料斗内部，提升了设备运行的安全系数。整体结构没有采用复杂的精密传动部件，大部分构件都是常规的钣金折弯、焊接件，生产加工的工艺性很好，普通的钣金加工厂就可以完成加工，不需要特殊的定制加工设备，后期如果出现部件损坏，替换配件也很容易采购。
