ER16夹头规整收纳支架

在CNC铣削加工的日常作业场景里，ER16夹头是装夹小径铣刀、钻头、丝锥等刀具的核心配套辅具，加工过程中会根据不同刀具柄径、加工工序频繁更换夹头，多数车间的常规做法是将换下的夹头随意堆放在工具箱抽屉、工位台面或者刀具盒角落，不仅找取对应规格夹头时需要反复翻找耗费辅助时间，散落的夹头还容易因磕碰出现锥面划伤、进尘进屑的问题，直接影响后续装夹的同轴度，甚至会导致刀具装夹不稳出现加工振纹、掉刀的风险。这款ER16夹头收纳支架，正是针对机加工工位的夹头收纳痛点设计，专门用来规整存放常用规格的ER16夹头，让工位工具收纳更有序。

设计之初首先核算了日常加工中ER16夹头的常用规格覆盖范围，从1/16英寸到3/8英寸的柄径对应的夹头是小型CNC铣床、精雕机加工中最高频使用的规格，因此支架上共设置了18个适配ER16夹头外径的安装孔位，刚好可以覆盖全系列常用夹头的存放需求，每个孔位的内径与ER16夹头的外圆做了小间隙配合，夹头插入后不会出现晃动倾倒的情况，取放时单手即可完成操作，不需要额外的卡扣或者固定结构，适配加工过程中快速换刀的操作节奏。

外形尺寸的设定充分考虑了工具箱内部的存放边界，整体长度控制在8英寸，宽度1.85英寸，未放置夹头时自身高度为1.3英寸，当夹头完全插入孔位后，整体总高度为1.62英寸，这个尺寸刚好可以适配大多数标准机加工工位工具箱的抽屉层高度，不会出现抽屉无法闭合的问题，同时长方体的规整外形也可以直接摆放在工位台面上，不占用过多的操作空间，拿取夹头时不需要拉开抽屉翻找，转身即可拿到对应规格的夹头，有效缩短换刀的辅助时间。

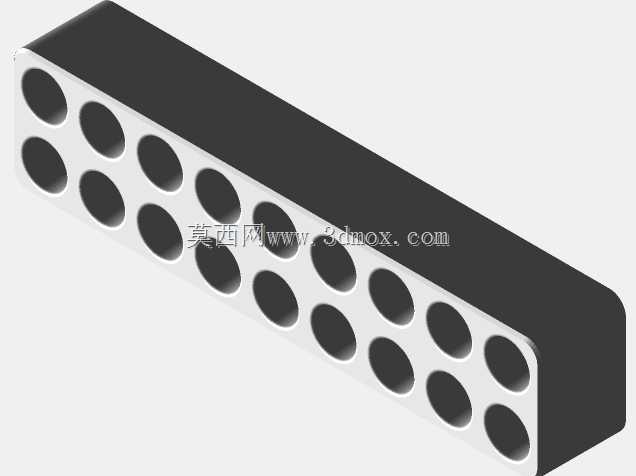

孔位采用双排错位排布的方式，相比单排排布可以在相同长度内容纳更多夹头，同时相邻孔位之间预留了足够的手指操作空间，取放夹头时不会碰到相邻孔位的夹头，避免磕碰夹头的精密锥面。支架的主体结构做了等壁厚设计，无论是采用3D打印制作单件自用，还是采用铝板、电木板切割加工批量制作，都不需要复杂的工装夹具，加工工艺门槛低，普通的线切割、铣削加工甚至手工加工都可以完成制作，适配不同加工条件的车间自制需求。

实际使用过程中，所有夹头竖直插放在孔位内，夹头的锥面不会与其他金属物件发生接触，能有效避免锥面划伤、碰伤的问题，同时竖直放置的方式也能让夹头内残留的切削液、切屑自然流出，不会积存在夹头内部，下次使用时不需要额外清理内部积存的切屑，减少装夹前的清理步骤。支架的边角位置做了小倒角处理，没有尖锐的棱角，日常拿取移动时不会划伤手部，也不会刮花工具箱的漆面或者工位台面。

从结构强度来看，支架的壁厚足够支撑18个夹头的总重量，即使装满夹头后整体搬动，也不会出现结构变形、孔位错位的问题，长期使用不会出现孔位磨损变大导致夹头晃动的情况。对于多班次轮换的加工工位来说，这款支架可以让每个班次的操作人员快速确认夹头的规格和存放位置，避免出现夹头遗失、错放的问题，也方便日常盘点工位辅具的数量，减少辅具的非正常损耗。
