槽轮式间歇传动马耳他机构结构设计

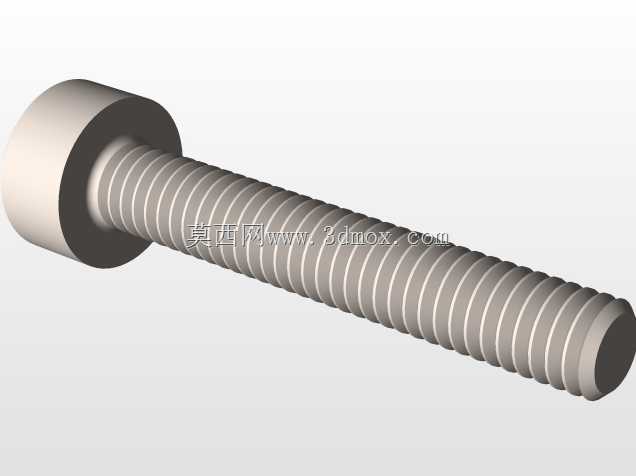

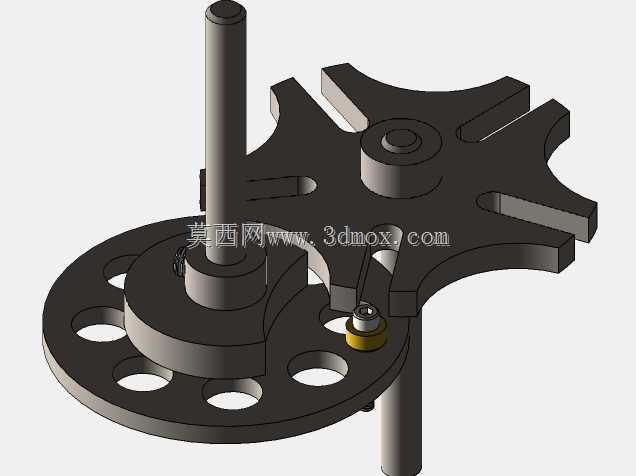

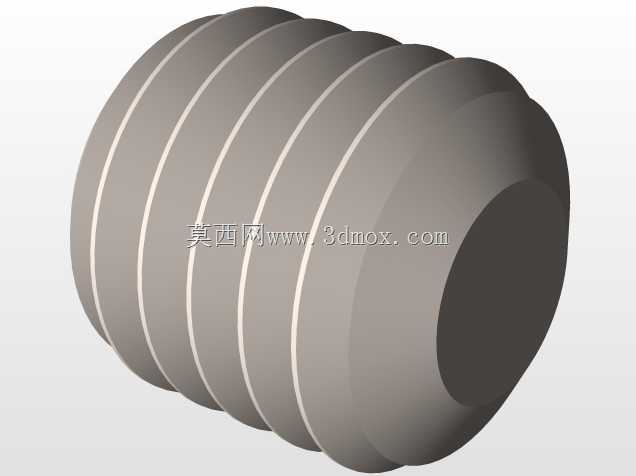

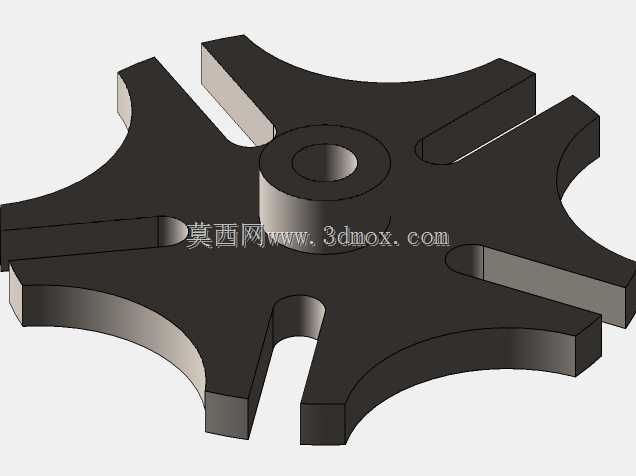

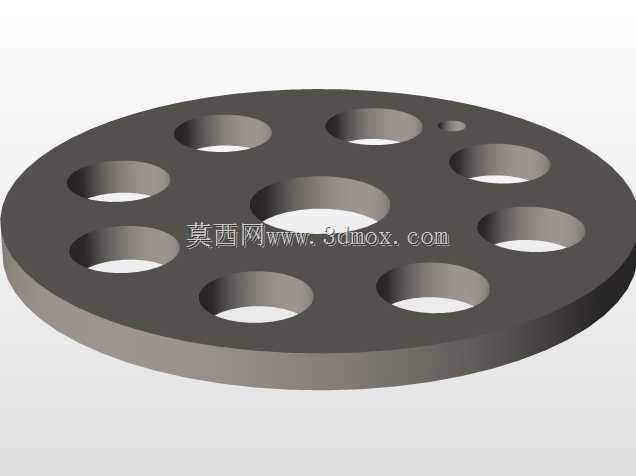

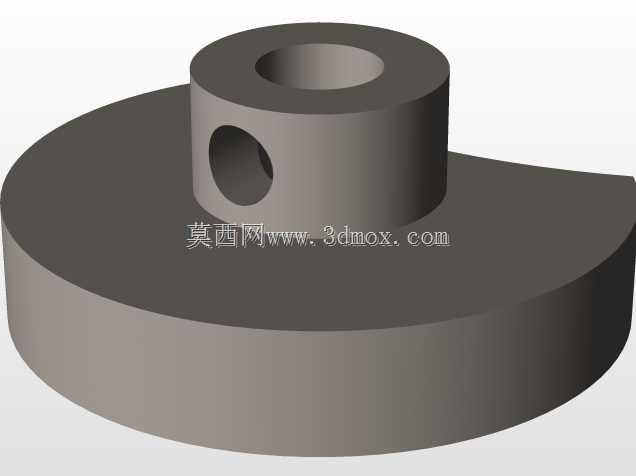

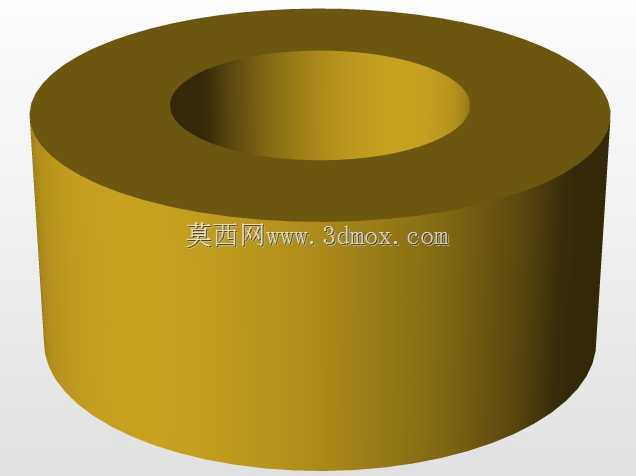

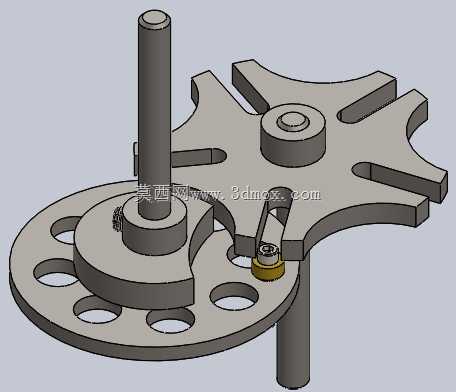

这套间歇传动结构核心采用外槽轮配合主动拨盘的经典马耳他轮构型，主要应用在多工位自动化装配线、轻工包装设备的转位分度环节，承担工位间的精准步进送料动作，相比棘轮分度结构，其传动过程冲击更小，分度定位精度更稳定，适合中低速、固定分度数的间歇回转工况。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向槽的过程中，会带动槽轮完成对应角度的回转，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸圆弧锁止面贴合，此时槽轮保持静止锁止状态，不会因为工位负载的微小扰动出现偏移，保证工位作业时的位置稳定性。设计过程中首先根据实际工位需求确定槽轮的槽数，这套结构采用六槽构型，对应每次转位完成60度的分度回转，适配六工位的作业布局，拨盘的回转中心与槽轮回转中心的中心距是核心安装边界参数，直接决定圆柱销的回转半径与槽轮径向槽的深度尺寸，设计时需要保证圆柱销进入和脱离径向槽时的瞬时速度方向与槽的中心线重合，避免刚性冲击带来的结构振动与噪音。槽轮本体上开设的多个减重孔，在不影响结构刚性的前提下降低了回转件的转动惯量，减少拨盘启动和制动阶段的惯性负载，主动轴与槽轮轴均采用同轴凸台定位结构，安装时可直接与设备机架上的轴承座配合，不需要额外设计定位工装，轴段长度预留了标准轴承与轴端挡圈的安装空间，适配常规的深沟球轴承选型。拨盘上的圆柱销采用台阶式装配结构，下端设置黄铜衬套与槽轮槽面接触，减少长期运转过程中的接触面磨损，磨损后仅需更换衬套即可恢复配合精度，不需要整体更换拨盘零件，降低后期维护成本。锁止弧的配合间隙控制在0.02-0.05mm区间，既保证锁止状态下槽轮不会出现周向窜动，又避免间隙过小导致锁止面出现卡滞，在实际设备调试时，可通过调整拨盘与槽轮的轴向安装位置，保证圆柱销与槽轮槽面的接触长度均匀，避免局部应力集中导致零件过早失效。这套结构的输入轴可直接与常规减速电机输出轴通过联轴器连接，不需要额外增加换向传动结构，整体结构紧凑，占用设备内部安装空间小，适合集成在各类中小型自动化设备的转位工位中。
