可3D打印心形齿轮结构钥匙挂饰

这款心形齿轮结构钥匙挂饰，核心采用渐开线圆柱齿轮啮合传动结构，整体外轮廓为对称心形造型，在常规随身挂饰的基础上融入了可动机械结构设计，区别于普通静态装饰挂件。从实际使用场景来看，这类带可动结构的小五金挂饰，既可以作为日常钥匙串的收纳挂载部件，通过挂饰顶端的挂孔与标准钥匙环配合，适配市面上绝大多数常规尺寸的平键、圆柄钥匙，也可以作为背包、手作皮具的装饰坠件，外露的齿轮结构在晃动时可产生联动转动效果，兼具装饰性与把玩属性。

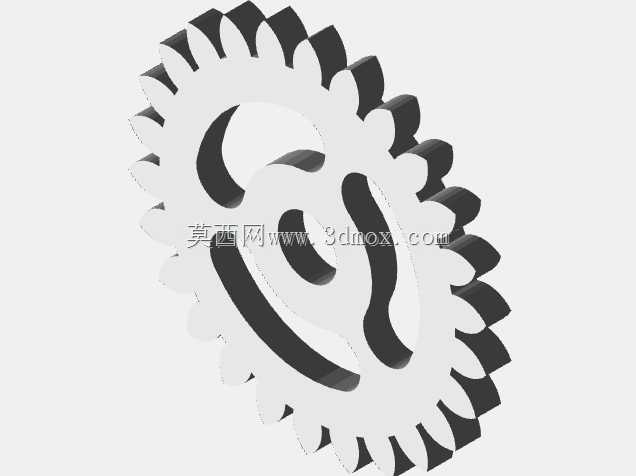

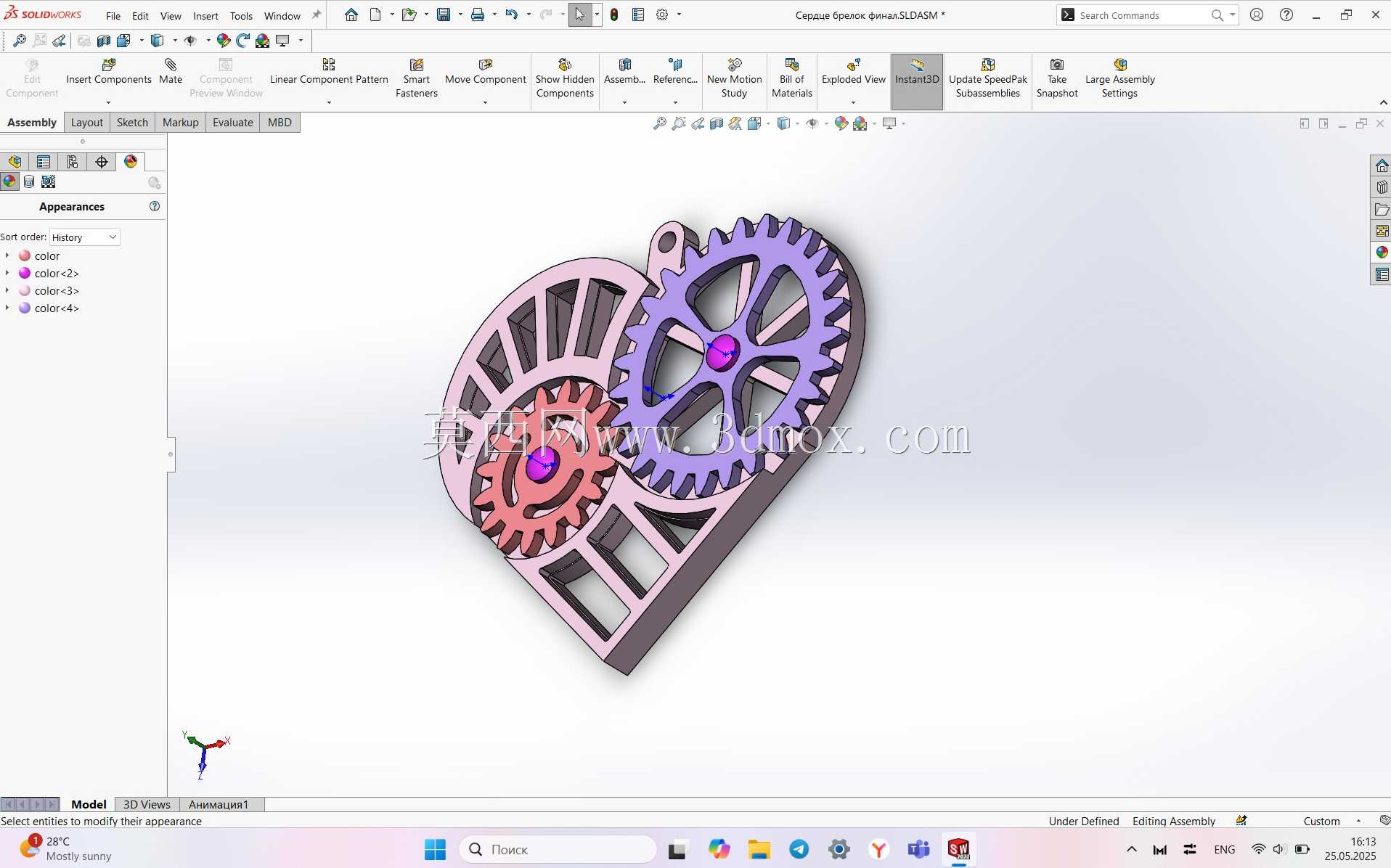

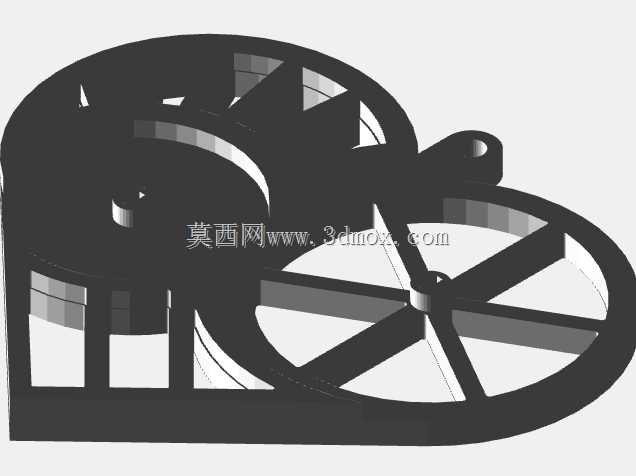

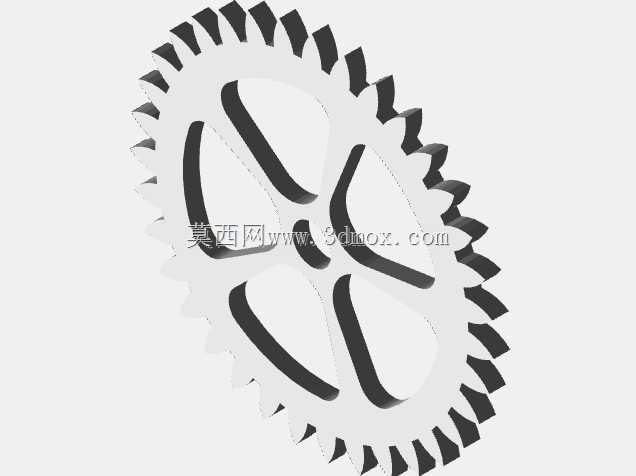

设计层面，整体外轮廓的心形边框采用等壁厚镂空结构，壁厚控制在2mm左右，既保证了3D打印成型后的结构强度，避免日常揣带时发生磕碰断裂，也尽可能降低了整体重量，不会给钥匙串增加额外的负重负担。内部嵌套的两组齿轮分别为大直径紫色齿轮与小直径粉色齿轮，齿轮模数选取0.5的小模数规格，齿顶圆、齿根圆参数经过啮合校验，保证转动时无卡滞、无跳齿问题，两组齿轮的中心轴采用与心形边框一体成型的凸台结构，轴径与齿轮内孔采用间隙配合，配合间隙控制在0.15-0.2mm之间，既保证齿轮可绕轴自由转动，又不会出现过大的旷量导致齿轮脱落。齿轮中心位置设置有凸起的圆形轴盖，轴盖直径大于齿轮内孔直径，装配后可限制齿轮的轴向窜动，避免日常使用过程中齿轮从轴上滑脱。

安装边界方面，挂饰顶端的挂孔直径设计为5mm，可适配直径3-4mm的标准金属钥匙环，挂孔位置做了圆角过渡处理，避免应力集中导致挂孔处受拉断裂。整体外形尺寸控制在60mm×50mm×8mm范围内，属于掌心可握持的小尺寸配件，放入口袋、随身包内不会产生突兀的硌触感，也不会与包内其他电子设备、卡片产生刮擦。结构设计上充分考虑了FDM3D打印的工艺特性，所有结构均无大角度悬空面，无需额外添加支撑即可完成打印，打印完成后仅需简单去除毛边即可直接装配使用，齿轮啮合面的粗糙度可通过打印层厚0.15mm的参数控制，保证转动顺滑无卡顿。

从功能特性来看，除了基础的挂载装饰作用外，内部的齿轮传动结构具备实际的可动性，当用手指拨动任意一个齿轮时，另一组齿轮会按照固定传动比同步转动，传动过程平稳，无明显的阻尼感，日常把玩时可作为解压小物件。心形边框的镂空结构一方面减轻了整体重量，另一方面也让内部的齿轮结构完全外露，直观展示机械传动的结构美感，区别于传统全封闭造型的钥匙挂饰。结构的所有棱边均做了R0.5的圆角处理，没有尖锐的棱角，日常使用时不会划伤衣物或者皮肤，符合随身配饰的安全使用要求。

在实际工程落地层面，这类小尺寸机械结构挂饰的设计需要兼顾结构强度、转动顺畅度与成型工艺性，齿轮参数的选取不能过大，否则会超出心形外轮廓的边界，也不能过小，否则打印时齿形容易出现缺料、断齿的问题。轴与孔的配合间隙需要根据打印材料的收缩率做适配调整，如果采用PLA材料打印，收缩率约为0.2%-0.5%，设计时预留的间隙可以适当缩小，如果采用韧性更好的PETG材料打印，间隙可适当放大保证转动灵活。整体结构没有采用额外的紧固件、粘接剂，所有部件均通过结构自身的卡扣、限位实现装配，打印完成后仅需将两个齿轮按压到对应的轴凸台上即可完成组装，装配难度极低，适合个人爱好者自行打印制作。
