教学演示用剖视结构潜艇三维设计作品

这款剖视结构的潜艇设计作品，核心面向高校机械类、船舶类专业的课程设计、原理演示场景使用，区别于工程化量产潜艇的高精度工业设计，其结构呈现更偏向原理展示，能让学习者直观理解水下航行器的内部舱室排布逻辑。从实际用途来看，该模型可用于流体力学入门教学、船舶结构认知课程的辅助教具，也可作为SolidWorks装配体练习的参考案例，帮助建模学习者掌握大装配体的层级划分、零件配合约束的实操技巧。

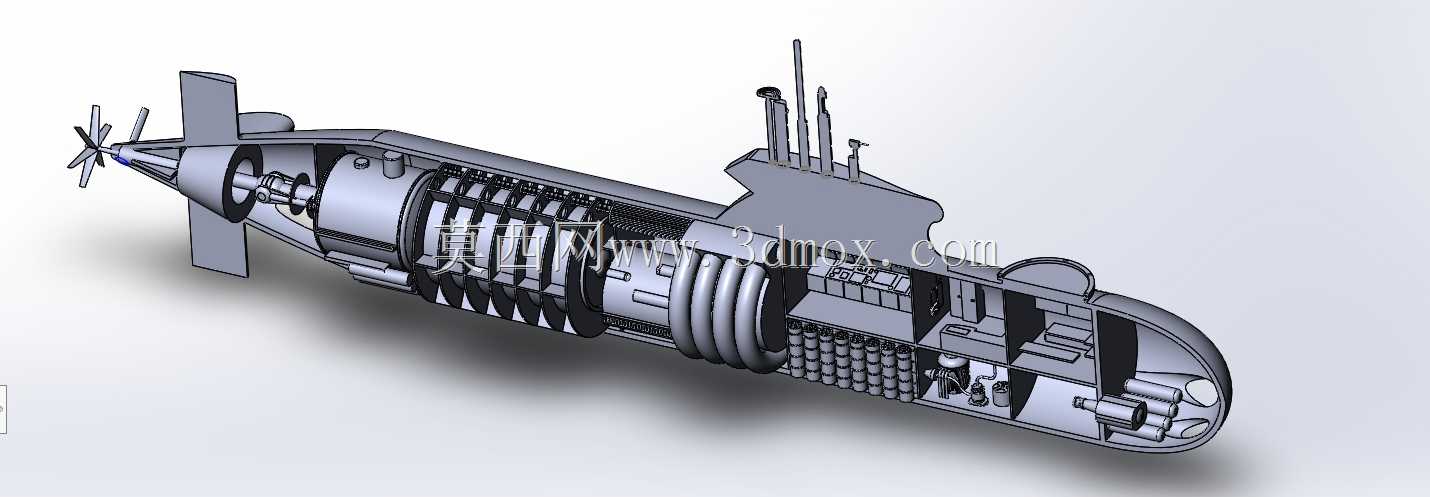

从功能特性来看，模型采用半剖视的展示形式，将耐压壳体内部的舱段完全暴露，艉部的螺旋桨推进结构、舵面联动机构都做了独立的零件拆分，可直观看到传动轴与动力舱段的连接关系；指挥台围壳位置的潜望镜、通信天线、通气管等升降装置都保留了独立的运动副结构，能够模拟升降动作的行程轨迹；中部舱段依次划分出蓄电池组放置区、生活舱、指挥控制区，前部舱段预留了鱼雷发射管的安装位，各舱段之间的舱壁结构都做了简化但符合工程逻辑的分隔，既保证了结构认知的准确性，又避免了过度冗余的细节增加建模学习的难度。

设计思路上，创作者优先平衡了结构辨识度与建模复杂度，没有完全照搬真实军用潜艇的精密结构，而是针对教学场景做了合理简化：耐压壳体采用回转体加局部特征切除的方式建模，降低了曲面建模的难度，适合初学者练习旋转凸台、抽壳、拉伸切除等基础特征命令；内部的蓄电池组采用阵列特征完成排布，能够让学习者掌握线性阵列、随形阵列的使用技巧；螺旋桨叶片采用曲面放样加圆周阵列的方式制作，兼顾了外形相似度与建模效率。

外形尺寸与安装边界方面，该模型按照常规教学演示的比例缩放，整体长度控制在适合装配体练习的尺寸区间，所有零件的配合面都做了公差适配的简化处理，不存在过定义的配合关系，导入SolidWorks后可直接进行运动仿真操作；艉部舵面与传动轴的配合间隙预留了仿真运动的活动空间，不会出现运动干涉；指挥台围壳的升降装置与围壳壳体之间做了同轴心配合加行程限位，可模拟实际升降过程中的位置限制；各舱段的内部零件都设置了合理的安装基准，学习者可根据学习需求对单个舱段进行拆分修改，也可在现有基础上补充压载水舱、管路系统等细节结构，拓展模型的完整度。

在实际教学应用中，这类剖视模型能够解决二维图纸难以直观呈现内部结构的问题，帮助学习者快速建立潜艇的整体空间结构认知，理解水下航行器的动力传递路径、舱室功能划分逻辑，相比全外形的潜艇模型，其结构展示价值更突出，适合作为三维建模入门阶段的综合练习案例，也可用于课程答辩、原理展示的可视化素材。
