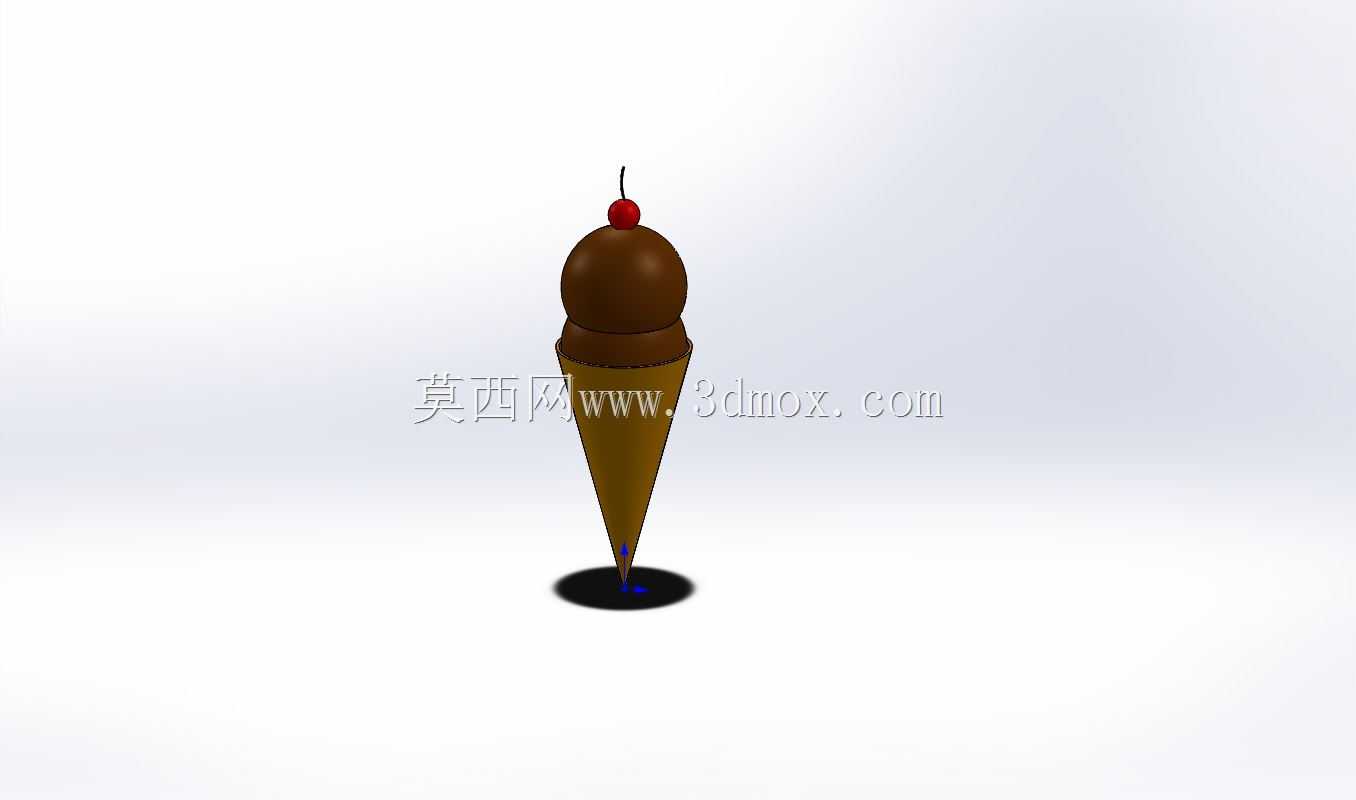

带顶部樱桃装饰的甜筒冰淇淋造型结构

从结构建模的实操角度拆解这个造型，首先要明确它的落地应用场景——这类具象化的食品造型三维结构，目前主要覆盖三个工程应用方向：一是商用冷柜、甜品售卖终端的陈列展示道具开发，二是儿童食品包装的配套结构参考，三是文创类桌面摆件、盲盒手办的结构原型验证，甚至部分食品加工设备的出料口造型模拟，也会用到这类等比例的食品结构做干涉校验。

先从外形尺寸与安装边界说起，这个造型采用完全同轴的回转体主体结构，整体外轮廓从底部尖点到樱桃果柄顶端的总高度，与甜筒最大外径的比例控制在4.2:1，底部支撑面是直径仅为甜筒最大外径1/6的圆形平面，这个尺寸设计直接决定了它的放置特性：支撑面积极小，静态放置时的重心必须严格落在支撑面的形心范围内，否则会出现侧翻，所以建模时特意将巧克力冰淇淋球的重心、樱桃的重心全部与甜筒的中心轴线重合，甚至樱桃果柄的微小偏心量都控制在0.3mm以内，避免重心偏移带来的放置失稳。如果是作为陈列道具使用，底部支撑面需要预留M3的内螺纹安装孔，用来和亚克力展示底座做螺纹连接，安装孔的深度不能超过甜筒锥壁的最小厚度，避免锥面出现穿孔缺陷。

再讲设计思路的落地逻辑，整个造型没有采用复杂的曲面拼接，而是用三段不同锥度的回转面做顺滑衔接：最下方的蛋筒部分，采用锥角12度的圆锥面，表面做0.2mm深度的菱形网格压纹，模拟真实蛋筒的酥脆外壳纹理，这个纹理深度是经过反复调整的——如果深度超过0.3mm，后续做3D打印或者注塑开模时，纹理凹槽处会出现积料、脱模困难的问题，如果深度小于0.1mm，视觉上又无法呈现蛋筒的质感，0.2mm的深度刚好平衡了加工可行性和视觉还原度。蛋筒上方承接冰淇淋球的位置，做了一个1mm高度的台阶定位面，这个台阶的作用是让上层的巧克力冰淇淋球与蛋筒的装配有明确的定位基准，不会出现建模时曲面衔接错位、实际生产时装配偏移的问题。

中间的巧克力冰淇淋球部分，不是标准的正球体，而是做了0.8mm的竖向压缩变形，球体最大直径比蛋筒上端的外径大2mm，球体表面做了三处均匀分布的微小圆弧凹陷，模拟冰淇淋舀取后留下的自然肌理，这些凹陷的曲率半径控制在5mm，避免出现曲率突变导致的曲面不光顺问题。顶部的樱桃部分，采用直径为冰淇淋球1/3的椭球体，果柄采用直径1mm的细长圆柱，顶端做0.5mm的圆弧收尾，果柄与樱桃的衔接处做了R0.3mm的圆角过渡，避免应力集中——如果是采用树脂材料做3D打印，这个位置如果是直角衔接，很容易在搬运、触碰时出现果柄断裂的问题，圆角过渡可以大幅提升结构强度。

从实际功能特性来看，这个造型的结构拆分逻辑完全适配批量生产的需求：整个模型可以拆分为蛋筒、冰淇淋球、樱桃、果柄四个独立零件，每个零件都设计了对应的装配定位柱，蛋筒上端的定位柱直径3mm，高度2mm，与冰淇淋球底部的定位孔采用H7/h6的间隙配合，装配后既不会出现松动，也不需要额外施力就能完成组装；樱桃底部的定位柱直径1.5mm，与冰淇淋球顶部的定位孔配合，果柄直接插入樱桃顶部的0.9mm预制孔即可，不需要额外的粘接工序。如果是作为食品展示模型使用，所有零件的外表面都做了0.1mm的抛光余量预留，后续做表面喷漆、淋胶仿真处理时，不会因为表面粗糙度不够出现涂层不均的问题。

在实际的工程应用中，这类造型经常会被用到甜品店的明档展示区，替代真实的冰淇淋做长期陈列，所以建模时还考虑了不同使用场景的适配性：如果是放置在常温环境下做展示，整个模型的壁厚统一设置为2mm，采用空心结构可以大幅降低材料成本，同时减轻整体重量，减少底部支撑面的承重压力；如果是需要放置在低温冷柜中做展示，壁厚则调整为2.5mm，避免低温环境下材料变脆出现开裂。另外，整个造型的所有外表面都没有小于0.5mm的锐角，所有棱边都做了圆角处理，一方面是避免清洁时积灰，另一方面也防止尖锐边角划伤接触的人员，符合商用展示道具的安全设计要求。

很多新手建模时容易忽略这类造型的拔模角度问题，这个模型在设计时，蛋筒部分的锥度本身就满足1度以上的拔模要求，冰淇淋球、樱桃部分的外表面也都顺着脱模方向做了0.5度的拔模斜度，后续如果需要开模做批量注塑生产，不需要再额外调整曲面，直接就可以导出模具设计所需的分型面，大幅缩短了从模型到量产的开发周期。还有一个容易被忽略的细节，蛋筒底部的尖点位置，没有做成绝对的零厚度尖角，而是做了R0.5mm的圆弧收尾，这个设计一方面是避免加工时刀尖断裂，另一方面也防止尖角位置在运输过程中被磕碰损坏，提升产品的良品率。
