Apex英雄游戏道具Apex包结构设计

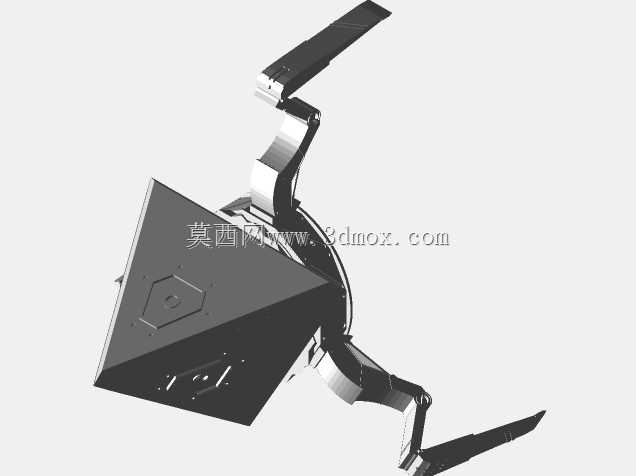

该道具结构的设计参考了游戏内实际交互逻辑，整体采用正四面体作为核心承载主体，配合三组可动式机械支臂结构，还原游戏内散布在地图各处的可交互道具形态。从结构设计角度来看，核心四面体舱体采用一体化钣金折弯拼接思路，六个棱边做了等半径圆角过渡，避免尖锐边角在3D打印或手板制作时出现应力集中问题，舱体其中一个端面设计有内凹式六边形操作位，对应游戏内开启交互的触发区域，该区域下沉深度控制在3mm，既保证视觉辨识度，又不会过度削弱舱体整体结构强度。三组机械支臂采用分段式铰接结构，每段支臂之间采用销轴连接，预留0.15mm的转动间隙，保证支臂可以在0-120度范围内自由转动，模拟游戏内道具展开、闭合的不同形态，支臂末端设计有扁平式防滑触面，当支臂展开至支撑角度时，三个触面可以形成稳定的三角支撑平面，保证整个道具放置在平面上时不会出现倾覆问题，支撑状态下整体重心落在三个触面围成的三角形中心区域，静态稳定角达到27度，满足日常摆放展示的稳定性要求。

从应用场景来看，该结构既可以作为游戏周边手板制作的原型参考，也可以用于主题展陈的道具制作，还可以作为3D打印爱好者的练习模型，验证铰接结构的装配公差设计。在设计思路上，没有采用复杂的曲面造型，所有外露结构均采用规则几何面拼接，降低后续加工的难度，不管是采用FDM3D打印还是光固化打印，都不需要添加过多支撑结构，尤其是四面体舱体的各个面均为平面，打印时可以将其中一个面作为贴合打印平台的基准面，大幅减少支撑材料的消耗，同时提升打印成品的表面质量。支臂部分的铰接孔设计为标准圆孔，孔径统一为3mm，可以直接采用市面上通用的3mm铜销轴作为铰接件，不需要单独定制连接零件，降低后续装配的成本。

在安装边界方面，该结构闭合状态下整体外接圆直径为120mm，支臂完全展开后最大外接圆直径为210mm，整体高度在闭合状态下为85mm，展开支撑状态下高度为62mm，整体占用空间较小，适合桌面摆放展示。舱体内部预留有40mm边长的立方体空腔，可以放置小型电子元件比如LED灯组，实现发光效果，空腔内壁设计有两个直径2mm的定位柱，方便固定灯组的电路板，不需要额外打胶固定，提升装配的便利性。支臂与舱体的连接位置设计有嵌入式限位台阶，当支臂转动到最大展开角度时，台阶面会贴合舱体外壁，避免支臂转动过度导致结构损坏，同时限位台阶的接触面积达到12平方毫米，可以承受支臂展开状态下的侧向受力，就算不小心碰倒支臂也不会出现断裂问题。

从结构细节来看，所有铰接位置的端面都设计有0.2mm的凸台，避免支臂转动时侧面与舱体或者相邻支臂发生摩擦，降低转动阻力，同时也能减少长期转动带来的磨损问题。舱体表面的细节凹槽深度控制在0.8mm，既可以保证视觉上的细节层次感，又不会在打印时出现积料问题，凹槽的宽度统一为1.2mm，方便后续如果需要做分色处理时，可以直接用渗线的方式突出细节，不需要额外进行刻线操作。支臂部分的减重槽设计为通槽形式，在保证支臂结构强度的前提下，尽可能降低整体重量，闭合状态下整体重量控制在120g左右，就算采用PLA材料打印也不会因为过重导致支臂连接处出现变形问题。

在实际建模过程中，所有特征都采用参数化设计，各个部分的尺寸都可以根据实际使用需求进行等比例缩放，比如需要制作1:2比例的缩小版摆件，只需要整体缩放参数即可，所有铰接位置的间隙会跟随比例自动调整，不会出现缩放后装配过紧或者过松的问题。整个结构没有采用倒扣等难以脱模的设计，如果需要采用注塑工艺批量生产，只需要设计简单的对半开模具即可，不需要复杂的抽芯结构，大幅降低开模成本，适合小批量周边产品的生产制作。
