Metro风格Air Patrol控制器外壳结构设计

在智能家居与小型智能控制终端的落地场景中，控制壳体的设计往往需要同时兼顾外观辨识度、功能集成度与安装适配性，这款控制器外壳正是针对Air Patrol类智能控制终端的使用需求完成的结构设计。从实际使用场景来看，这类控制器多部署在室内墙面、桌面等日常可见的位置，既需要承担内部电路板、传感元件、供电模块的防护作用，也要适配现代家居、办公空间的装修风格，避免工业感过重的设计破坏空间整体视觉协调性。

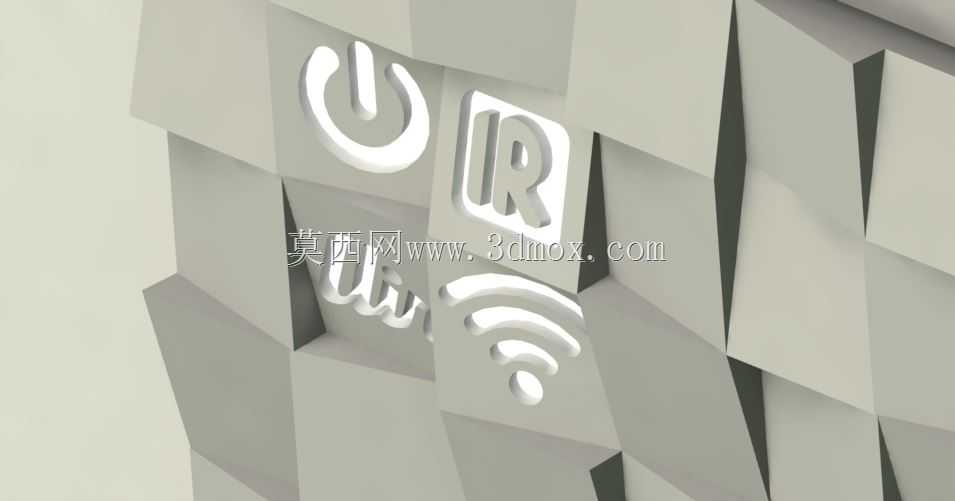

设计思路上没有采用传统电子设备外壳的方正封闭造型，而是引入Metro风格的立体方格肌理作为上盖的视觉核心，这种错落的方格结构并非单纯的装饰设计：一方面，方格的凹凸结构可以在不额外增加壳体厚度的前提下提升上盖的结构刚性，减少平面薄壁件容易出现的翘曲变形问题，日常使用中即便受到轻微磕碰，凹凸结构也能分散应力，避免壳体出现开裂或者凹陷；另一方面，方格区域预留了状态指示灯的透光位置，电源、无线连接、红外配对、运行状态这四个背光灯的出光位刚好对应方格的特定区块，光线透过错落的方格间隙漫射出来，不会出现直射眩光的问题，用户在日常距离下可以清晰识别设备状态，又不会因为灯光过亮造成视觉干扰。

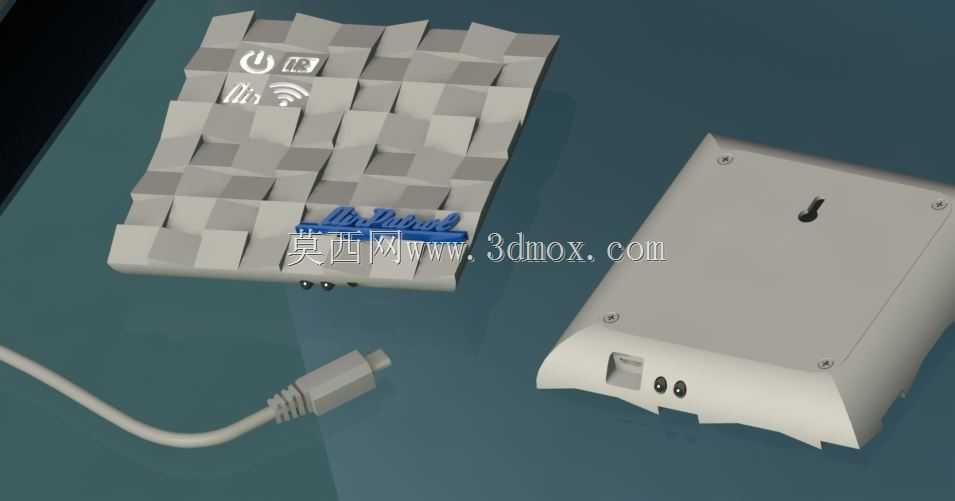

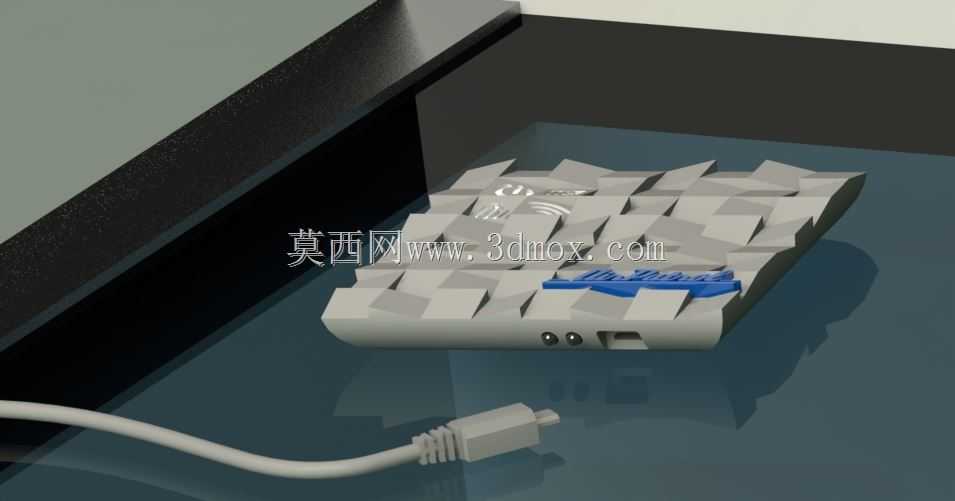

功能集成层面，壳体在下方侧边位置预留了microUSB供电插槽的安装位，插槽旁设置了两个传感器的开孔，这两个开孔的位置经过实际使用场景的校验：当壳体采用壁挂安装时，传感器开孔朝向斜下方，不会被墙面遮挡检测路径，桌面放置时开孔距离支撑面留有足够间隙，避免桌面反射造成的传感误判。四个状态背光灯的导光结构直接集成在上盖内侧，不需要额外加装独立导光柱，减少了装配零件数量，降低生产组装的工序复杂度，同时也避免了导光柱装配偏差造成的灯光漏光、亮度不均问题。

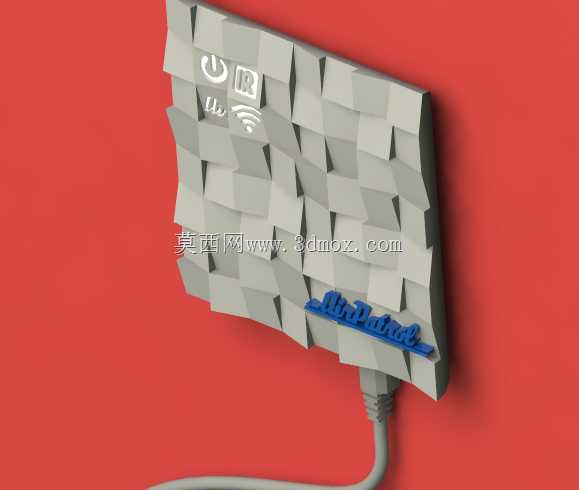

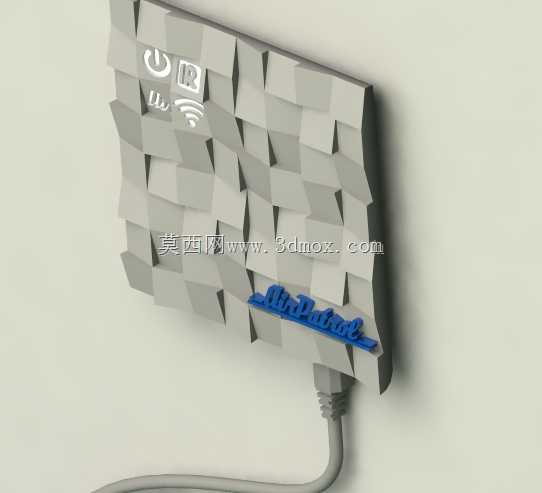

尺寸边界上，壳体外部轮廓为100毫米×100毫米的正方形，这个尺寸刚好适配标准86型底盒的安装孔距，既可以采用壁挂方式固定在墙面的标准接线盒上，也可以搭配防滑脚垫放置在桌面使用，不需要额外定制安装支架。壳体内部的有效安装空间为75毫米×75毫米，足够容纳常规的控制电路板、无线通信模块、红外发射管与传感元件，内部预留的立柱高度经过核算，装配完成后电路板与上下壳之间留有2毫米的间隙，既可以避免电路板元件与壳壁接触造成短路，也能留出足够的空气流通空间，保证设备长时间运行时的散热需求。整个壳体装配完成后的重量约67克，自重较轻，壁挂安装时不会对底盒造成额外的负载压力，桌面放置时也不会因为自重过轻容易被线缆拖拽移位。

细节结构处理上，壳体的上下盖采用卡扣加螺丝的双重固定方式，日常维护时不需要完全拆下螺丝就可以通过卡扣缝隙撬开上盖进行检修，长期使用需要拆解维修时，拧下角落的固定螺丝即可完全分离上下壳，不会出现卡扣断裂导致壳体报废的问题。壳体边缘做了大弧度的倒角过渡，没有尖锐的棱角，日常搬运、安装过程中不会划伤操作人员，也能减少磕碰时的应力集中。下盖的壁挂孔采用葫芦孔设计，安装时只需要将螺丝固定在墙面预留位置，把壳体对准螺丝挂入即可完成固定，不需要额外的安装工具辅助，拆卸时也只需要将壳体向上托起就能取下，维护操作十分便捷。

从结构合理性角度看，这款壳体的壁厚设计均匀，所有的加强筋都设置在壳体内侧，不会破坏外表面的视觉完整性，注塑生产时不会出现壁厚不均导致的缩痕、缺料问题，脱模斜度设置在合理范围内，量产时的成品率可以得到有效保障。表面的方格肌理深度控制在1.5毫米，既能够体现出立体的视觉效果，也不会因为肌理过深导致积灰难以清理，日常维护时只需要用软布擦拭即可去除表面浮尘，适合长期在室内环境下使用。
