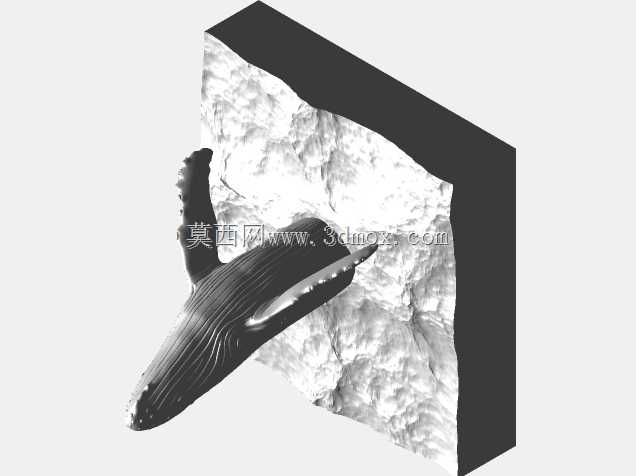

跃出海面鲸鱼造型创意摆件三维设计

做仿生类创意造型的三维设计时，最先要锚定的是应用场景的边界约束——这类鲸鱼造型的实体件，多数会用在文创展陈、海洋主题空间装饰、桌面工艺摆件这几个场景，不同场景对应的结构处理逻辑差异极大。如果是放在公共展陈区域的大型装置，底座部分要预留配重安装位，整体重心必须落在底座支撑面的形心范围内，避免人员触碰或者外力晃动时出现倾覆；如果是小型桌面摆件，就要控制整体突出部分的悬臂长度，鲸鱼跃出水面的躯干部分外伸尺寸不能超过底座宽度的三分之二，否则打印或者浇铸成型后容易出现根部应力断裂。

从功能特性来看，这类仿生造型件不需要承担传动、承载类的机械功能，核心是还原生物形态的动态感，同时兼顾成型后的结构强度。设计时最先处理的是鲸鱼躯干的曲面连续性，从吻部到尾鳍的脊线要做G2连续过渡，不能出现生硬的折角，否则光影下会破坏生物形态的流畅感；胸鳍和躯干的连接位置要做圆角过渡加厚处理，不能直接做直角拼接，不管是用FDM3D打印还是树脂翻模，薄壁直角位置都容易出现缺料或者断裂问题。跃出水面的水浪部分，不能完全照搬真实海浪的细碎纹理，要做简化处理，把细碎的浪尖整合为连续的支撑结构，既保留水面涌动的视觉效果，又能给上方的鲸鱼躯干提供均匀的支撑力，避免出现单点支撑的应力集中问题。

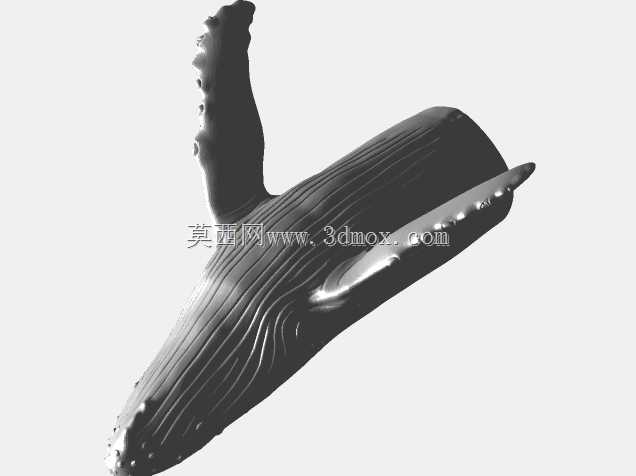

设计思路上，不要一开始就陷入细节雕刻，先搭整体的比例框架：鲸鱼整体的长宽高比例要参考真实座头鲸的体态比例，吻部占躯干长度的比例控制在四分之一左右，胸鳍的长度不超过躯干直径的1.2倍，避免比例失调带来的违和感。框架搭好之后再处理表面纹理，鲸鱼腹部的褶沟纹理要做浅浮雕处理，深度控制在0.5-2mm之间，根据成品的整体尺寸等比例缩放，纹理太深会增加后期打磨的工作量，太浅又体现不出皮肤的质感。底座部分要做平整的安装面，底部预留1-2mm的找平余量，方便后期粘贴防滑垫或者固定螺栓，如果是做发光款的摆件，底座内部还要预留灯条和电池的安装空腔，空腔壁厚控制在1.5mm以上，保证结构强度的同时留出足够的走线空间。

外形尺寸的控制要匹配对应的成型工艺，如果是做桌面级3D打印的小尺寸款，整体高度控制在150-200mm之间，底座的长宽尺寸控制在100*80mm左右，这个尺寸不需要拆分模型，可以一次性打印完成，减少拼接的工作量；如果是做大型展陈装置，整体高度超过1m的话，就要提前做拆分设计，拆分位置选在水浪和躯干连接的隐蔽位置，每个拆分件的尺寸要匹配加工设备的成型幅面，拼接位置做定位止口，方便现场安装时快速对位，止口的配合间隙控制在0.2-0.3mm，预留后期打胶填充的余量。安装边界方面，小型摆件不需要额外的固定结构，靠自身重量就能保持稳定；大型装置的底座要预留膨胀螺栓的安装孔，孔位距离底座边缘的距离不小于20mm，避免安装时螺栓离边缘太近导致底座开裂。另外还要考虑成型后的表面处理空间，模型所有外表面都要预留0.3-0.5mm的打磨和喷漆余量，棱角位置不要做尖锐处理，倒0.2mm的圆角，避免喷漆后出现流挂或者露底的问题。

实际建模过程中，还要注意壁厚的均匀性，整个实体件的壁厚尽量控制在2-4mm之间，不要出现局部壁厚突变的情况，否则不管是3D打印还是注塑、翻模，都会出现缩痕或者冷却变形的问题。鲸鱼的眼睛部分不要做单独的突出件，和头部曲面做一体化设计，后期通过涂装来体现细节，避免突出的眼睛部分在运输或者摆放过程中被碰断。水浪部分的边缘要做薄边过渡，越靠近底座边缘厚度越薄，模拟水花的轻薄感，但最薄处的厚度不能小于1.2mm，否则成型后容易出现缺料或者边缘碎裂的问题。
