辐射系列T-51型动力装甲穿戴适配结构

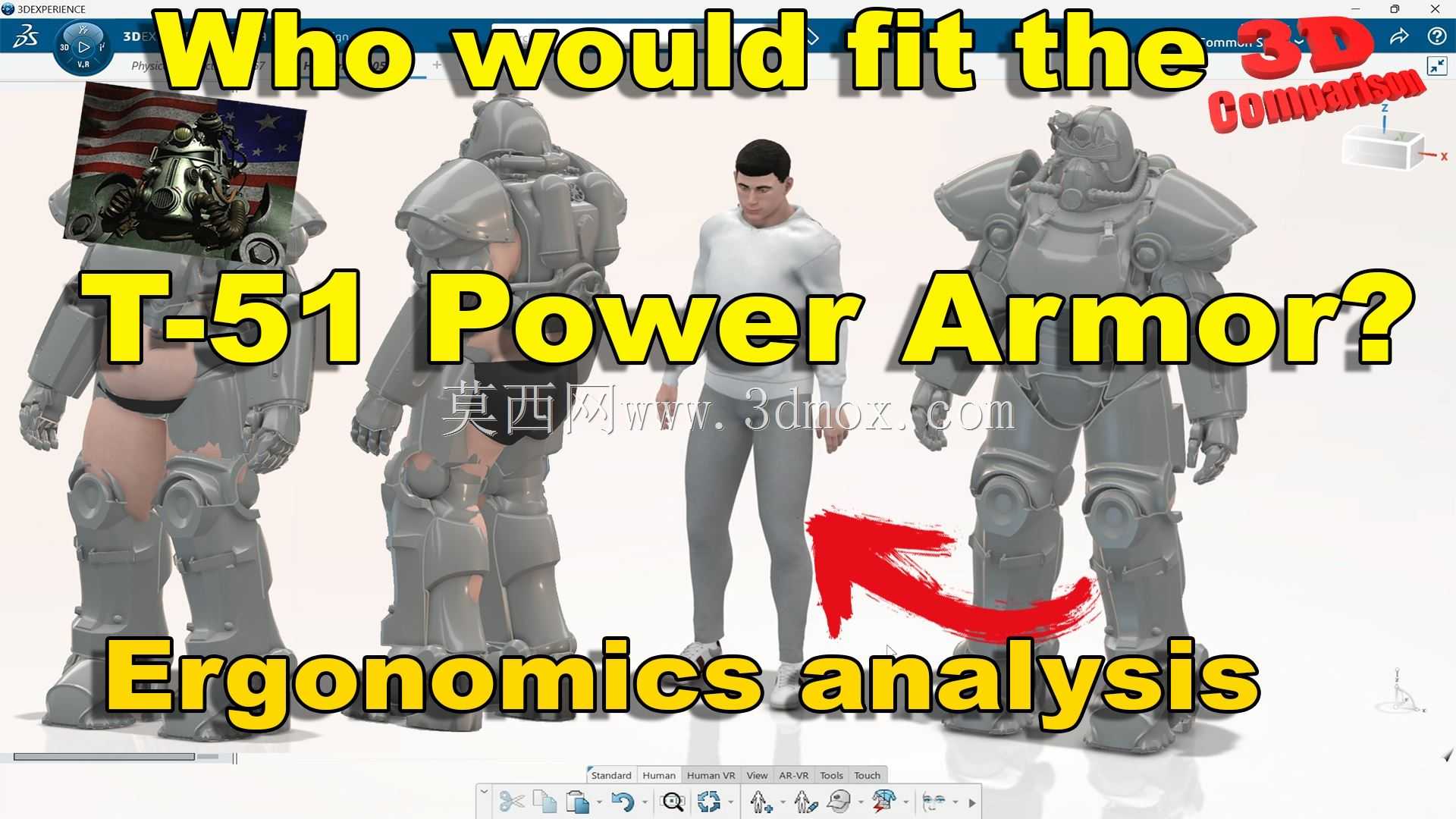

这套人形外骨骼防护结构的建模逻辑，核心围绕穿戴者的人机工程边界展开，从最初的骨架适配阶段就锚定了成年男性平均人体尺寸基准，所有装甲分块的开合角度、内衬预留间隙都严格贴合人体关节活动范围做约束。做胸甲部分结构时，特意在躯干正面预留了120mm的缓冲空腔，既可以容纳穿戴者的随身装具，也能给冲击形变留出足够的吸能空间，不会因为外力撞击导致装甲内凹直接挤压穿戴者躯干。肩甲部分采用了分段式铰接设计，每一段甲片的旋转轴都对齐人体肩关节的活动球心，手臂做上举、前伸、后摆动作时，甲片之间不会出现卡滞，也不会露出防护间隙，同时肩甲内侧做了弧形收边，避免手臂大幅度活动时甲片边缘剐蹭穿戴者的上臂防护服。

手臂部分的装甲分三段设计，大臂段、小臂段都通过环形滑轨和躯干、手肘结构连接，旋转角度覆盖了人体手臂的全部活动范围，手腕位置预留了操作界面的安装位，穿戴状态下手指可以直接触碰操作控件，不需要额外拆卸手部装甲。腰部结构是整套装备的受力核心，所有上半身装甲的重量都通过腰部的承载框架传导到下肢外骨骼，最终分散到足底承重结构，不会把重量压在穿戴者的腰脊椎上，腰部的旋转轴做了左右各45度的限位，既满足战术动作的转身需求，也避免过度旋转导致内部管线拉扯断裂。

下肢装甲的设计重点在膝关节和踝关节的活动适配，膝关节甲片采用叠层伸缩结构，腿部弯曲时上层甲片会顺着下层的滑槽滑动，始终覆盖膝盖正面的防护区域，不会因为屈膝露出空隙，同时膝关节位置集成了助力结构的安装位，预留的安装孔位可以直接匹配标准的液压助力杆，不需要额外打孔修改结构。踝关节做了双轴铰接设计，可以适配前后倾斜、左右侧倾的复杂地形行走需求，足底装甲做了防滑纹理和减震层预留槽，安装缓冲垫后可以抵消3米高度落地的冲击，不会把冲击力直接传导到穿戴者脚踝。

头盔部分和躯干领口通过密封颈圈连接，颈圈采用柔性褶皱结构，头部做低头、抬头、转头动作时都能保持密封状态，头盔正面预留了观察窗的安装卡槽，卡槽尺寸匹配标准的防冲击护目镜，同时内部预留了呼吸滤毒装置、通讯模块的安装空间，所有走线都通过头盔后侧的走线槽连接到躯干背部的设备仓。背部的主设备仓做了快拆盖板设计，不需要脱下整套装甲就可以打开盖板更换能源模块、检修内部电路，仓体边缘做了密封胶条槽，安装胶条后可以达到防水防尘的密封等级，满足复杂环境下的使用需求。

从实际应用场景来看，这类人形防护外骨骼结构既可以用于高危作业场景的人员防护，比如核辐射区域的巡检作业、重型货物搬运场景的助力防护，也可以作为影视道具、主题展陈的等比例模型使用，建模过程中所有的铰接孔位、连接卡扣都做了可3D打印的壁厚处理，每一段甲片的壁厚都控制在2-3mm，既保证结构强度，也不会因为壁厚过大导致整体重量超标，甲片之间的连接卡扣都采用标准的快拆结构，组装时不需要额外粘接，卡扣卡入后就可以固定，拆卸时只需要按压卡扣锁止点就可以分离甲片，方便后期的表面涂装和内部设备安装。

做整体装配校验的时候，特意模拟了穿戴者完成蹲起、抬臂、奔跑、持握重物等常见动作的干涉情况，调整了17处甲片的边缘轮廓，消除了所有动作状态下的结构干涉，同时所有甲片的分块都考虑了脱模角度，不管是做3D打印还是注塑开模，都不需要额外做过多的结构拆分，减少后期的加工工序。装甲表面的加强筋都做了圆弧过渡，没有尖锐的棱角，避免穿戴过程中剐蹭受伤，也能减少外力冲击时的应力集中，提升装甲整体的抗冲击性能。
