可调节螺丝式3D打印手机支撑支架

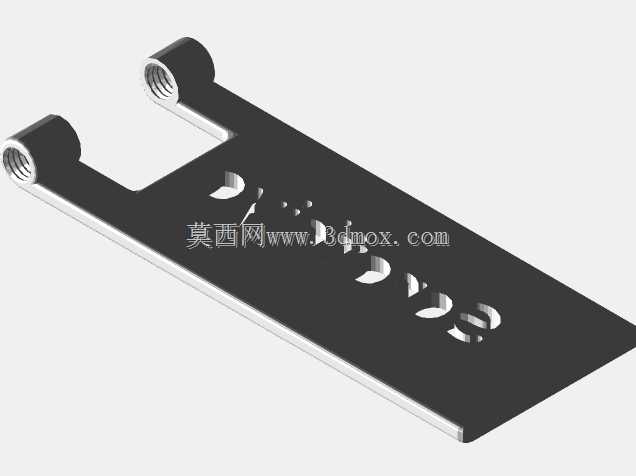

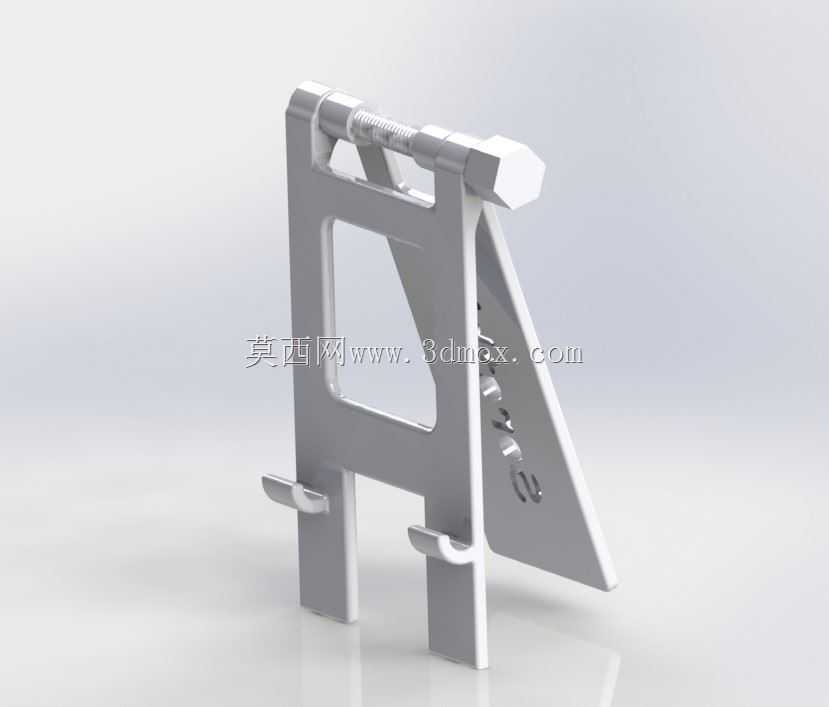

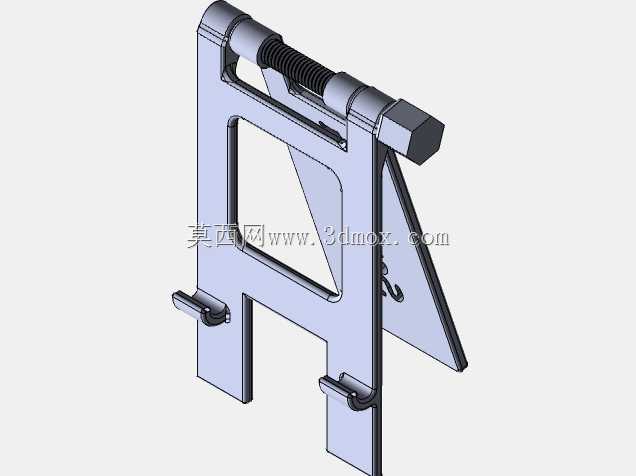

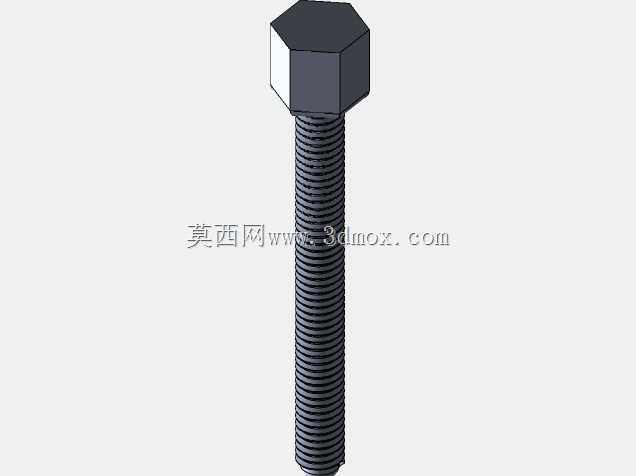

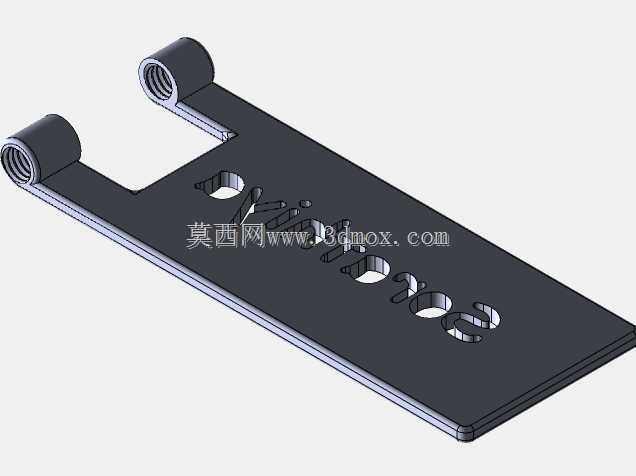

日常桌面场景里，手机横放或竖置观看内容时，徒手扶持不仅占用手部动作，长时间握持还会造成腕部劳损，这类可调式手机支架正是针对桌面零散置物、解放双手的需求设计的。从结构组成来看，整个支架分为三个核心功能部分：底部的双支脚承托结构、背部的斜向支撑立板、顶部的调节螺丝锁紧组件。底部支脚做了外翻的托边设计，托边高度刚好卡住手机底部边缘，不会遮挡手机充电接口，横放时双支脚的间距可以覆盖绝大多数常规尺寸手机的宽度，竖放时单侧边托边也能稳定承托手机下沿，不会出现侧滑倾倒的问题。背部的斜向支撑板和主立板之间通过顶部的铰接轴连接，调节螺丝穿设在铰接位置，拧动螺丝端部的六角拧头，就可以改变斜撑板和主立板之间的开合角度，以此适配不同的观看视角需求——比如坐着平视桌面时可以把角度调至60度左右，躺着俯视桌面时可以把角度调至40度左右，螺丝锁紧后依靠螺纹的自锁力固定角度，不会因为手机的重量出现自行滑落、角度垮塌的问题。

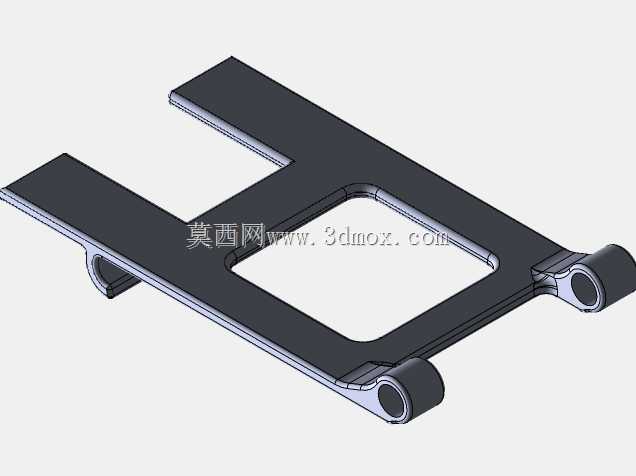

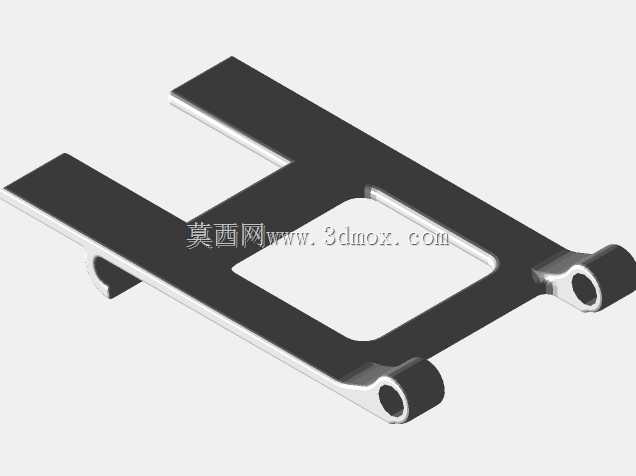

设计之初首先考虑的是3D打印的工艺适配性，整个支架没有复杂的曲面倒扣结构，所有壁厚都控制在2mm到3mm之间，不需要额外添加支撑结构就可以直接打印成型，打印完成后只需要把调节螺丝穿入铰接孔，拧上配套的螺母就可以直接使用，不需要额外的粘接、紧固件采购，打印完成即可组装使用。主立板中间做了方形镂空设计，一方面是减少打印耗材的用量，降低打印成本，另一方面可以减轻支架整体重量，方便日常随身携带，放在背包、口袋里都不会占用过多空间。斜撑板的底部做了圆弧过渡处理，和桌面接触的位置没有尖锐棱角，不会刮花木质、玻璃材质的桌面，同时增大了和桌面的接触摩擦力，放置时更加稳定。

从安装边界来看，支架完全展开时的总高度在120mm左右，主立板宽度在70mm左右，斜撑板完全打开时的前后纵深在80mm左右，占用的桌面面积极小，哪怕是狭窄的办公桌边、床头柜台面都可以轻松放置。承托的手机重量上限在500g以内，除了常规尺寸的智能手机之外，也可以用来承托小型平板、电子书阅读器这类便携电子设备，调节螺丝的行程足够覆盖斜撑板从30度到70度的角度调节范围，螺纹采用了大螺距设计，拧动一圈就可以实现较大的角度变化，调节过程不需要反复拧动多圈，操作起来十分便捷。

实际使用场景中，除了日常桌面看视频、刷资讯之外，也可以放在办公桌上作为手机临时放置架，开会时把手机放在支架上，不需要低头就可以看到消息提醒；直播场景下也可以用这个支架作为临时的手机机位，调整到合适的角度就可以固定拍摄；厨房做饭时把支架放在台面上，跟着菜谱视频操作也不需要手持手机，避免手上的油污弄脏手机外壳。结构上没有多余的装饰性设计，所有的结构特征都服务于功能实现：主立板的厚度做了加强处理，哪怕频繁开合调节角度也不会出现断裂问题；铰接位置的孔位做了0.2mm的间隙设计，打印完成后不需要打磨就可以顺利穿入螺丝，转动时没有卡顿感；托边的内侧做了微小的倒角，放置手机时不会刮伤手机的边框漆面。

和市面上常见的一体成型固定角度手机支架不同，这款可调螺丝的设计让支架的适配场景更加灵活，不需要针对不同视角制作多个不同角度的支架，一个支架就可以覆盖绝大多数日常使用的视角需求。3D打印的制作方式也让用户可以根据自己的使用需求调整尺寸，比如使用更大尺寸的平板时，可以等比例放大支架的整体尺寸，不需要重新设计结构逻辑，只需要缩放模型就可以适配不同尺寸的设备。整个支架的受力路径十分清晰：手机的重量通过底部托边传递到主立板，再通过铰接轴传递到斜撑板，最终分散到桌面接触面上，每个受力位置都做了加厚处理，长期使用也不会出现结构变形、开裂的问题。
