搭载NAU7802的ESP32数据采集防护外壳

做嵌入式传感采集项目的工程师大多碰到过这类问题：核心板加传感模块搭好的原型，裸板放在测试台或者工业现场，要么被线材扯动松脱引脚，要么落灰积污影响ADC采样精度，甚至现场操作人员误碰短路直接烧板，给核心采集单元做个适配的防护外壳，是从原型验证转到现场部署绕不开的环节。这款壳体就是针对搭载NAU7802称重采集芯片的ESP32核心板设计的专用防护结构，先从实际安装场景倒推设计逻辑：这类采集单元大多用在小型称重设备、物料分拣工位的重量校验模块、实验室小型测力装置里，安装空间往往是设备机架的预留槽位，或者是传感终端旁的狭小安装区，所以壳体整体做了规整的长方体构型，没有外凸的冗余结构，所有边角做了小R角过渡，既避免锐边划伤安装人员，也能在嵌入安装时顺畅推入固定位，不会被边角卡滞。

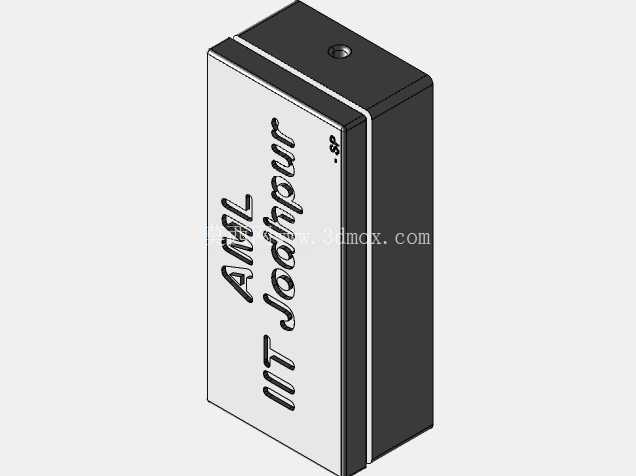

结构设计上首先考虑内部器件的固定限位，壳体内部做了对应ESP32核心板的卡槽，板卡推入后刚好卡在卡槽内，不需要额外打胶或者上螺丝固定，避免螺丝柱占用内部空间，也方便后期维护时直接开盖取出板卡；对应NAU7802芯片的位置，壳体内部预留了足够的净空距离，不会因为壳体挤压导致芯片引脚虚接，也给芯片预留了微小的散热空间，毕竟长时间连续采集时ADC芯片会有小幅温升，密闭空间里积热会导致采样温漂变大，这点在做结构限位时特意做了避让。壳体顶面预留了一个小型的固定孔位，既可以用来穿入固定螺丝将壳体锁在安装基面，也可以作为状态指示灯的透光预留位，不用额外开孔破坏壳体整体密封性，现场安装时可以根据实际需求选择用途，不用二次加工壳体。

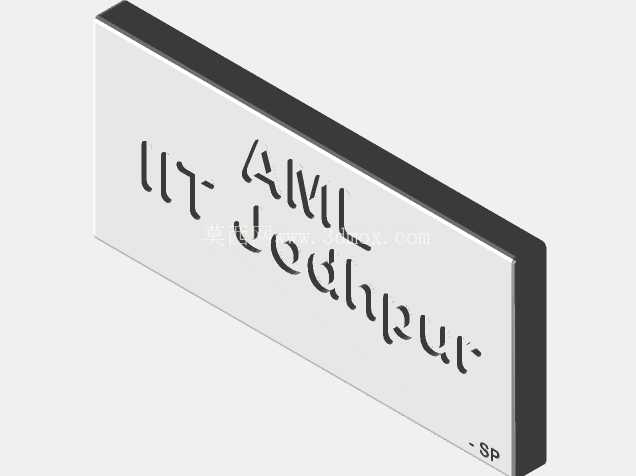

壳体的开合结构做了直插式的扣合设计，上下盖之间通过侧边的止口配合定位，扣合后缝隙均匀，不会出现错位翘边的情况，日常维护时用平口螺丝刀轻轻撬动侧边缝隙就能开盖，不需要做复杂的卡扣结构，毕竟3D打印制作时复杂卡扣容易出现打印翘边、扣合断裂的问题，这种直插止口的结构对打印工艺的容错率更高，不管是光固化还是FDM工艺都能打出合格的配合精度，后期如果需要批量开模注塑，这种结构的模具成本也更低，脱模斜度容易做，不会出现倒扣粘模的问题。

接口位置的预留也完全贴合实际接线需求，壳体侧边对应ESP32的USB下载口、串口引脚排针、NAU7802的传感接线端都做了对应的开口，接线时不需要打开壳体，直接从侧边的开口引出线材即可，开口尺寸刚好匹配常用的端子线径，不会留过大的缝隙让灰尘进入，也不会因为开口过小卡伤线材外皮。考虑到现场布线时线材会有拉扯力，壳体内部靠近接线口的位置做了小型的扎带固定位，接线后可以用扎带将线材束在固定位上，外部拉扯线材时力会作用在壳体上，不会直接传到板卡的焊盘位置，避免长期拉扯导致焊盘脱落、接线断开的问题，这点在工业现场部署时尤其重要，很多现场故障都是因为线材拉扯导致的接线松脱，结构设计时提前做防护能减少大量后期维护工作。

外形尺寸上严格匹配板卡加模块的堆叠高度，没有做多余的空间浪费，整体厚度刚好容纳板卡、排针与焊接好的NAU7802模块，安装时不会因为壳体过厚占用过多垂直空间，不管是壁挂安装、嵌入机架安装还是直接粘贴在设备表面，都能适配对应的安装边界。壳体表面做了平面化设计，没有做多余的装饰纹理，一方面是减少3D打印时的支撑用量，降低打印成本与后处理工作量，另一方面平面表面可以方便粘贴设备标签、工位标识，现场运维人员能快速识别对应的采集节点。实际测试时，将装好板卡的壳体放在0-50℃的环境下连续运行72小时，壳体内部没有出现明显积热，NAU7802的采样精度保持在额定范围内，接线端承受50N的横向拉扯力时，内部焊盘没有出现松脱，扣合结构在多次开合后没有出现断裂或扣合松动的情况，完全能满足小型工业采集场景、实验室测试装置的防护需求，不管是个人开发者做项目原型，还是小批量设备做配套壳体，都能直接适配使用，不需要再做二次结构修改。
