Prusa机型3D打印机LCD显示屏盖板结构

　　桌面级FDM3D打印机的操作交互区域，是设备与使用者完成参数设置、任务启停、状态确认的核心交互载体，LCD显示屏作为最直观的信息输出部件，其外露的屏幕面板在日常使用、设备搬运、耗材更换过程中，极易受到剐蹭、外力磕碰、耗材滴落粘附等损伤，显示屏盖板的设计直接关系到交互部件的使用寿命与操作手感。这款适配Prusa系列开源3D打印机的LCD显示屏盖板，在结构设计上完全贴合对应机型的前面板安装位，无需额外修改机身原有安装孔位即可完成替换装配，盖板整体采用一体化注塑或3D打印成型的结构思路，主体轮廓做了斜切边角处理，既避免尖锐边角在操作过程中造成剐蹭，也能在安装时与机身前面板的贴合缝隙控制在极小范围，减少粉尘、打印碎屑从缝隙进入机身内部的概率。

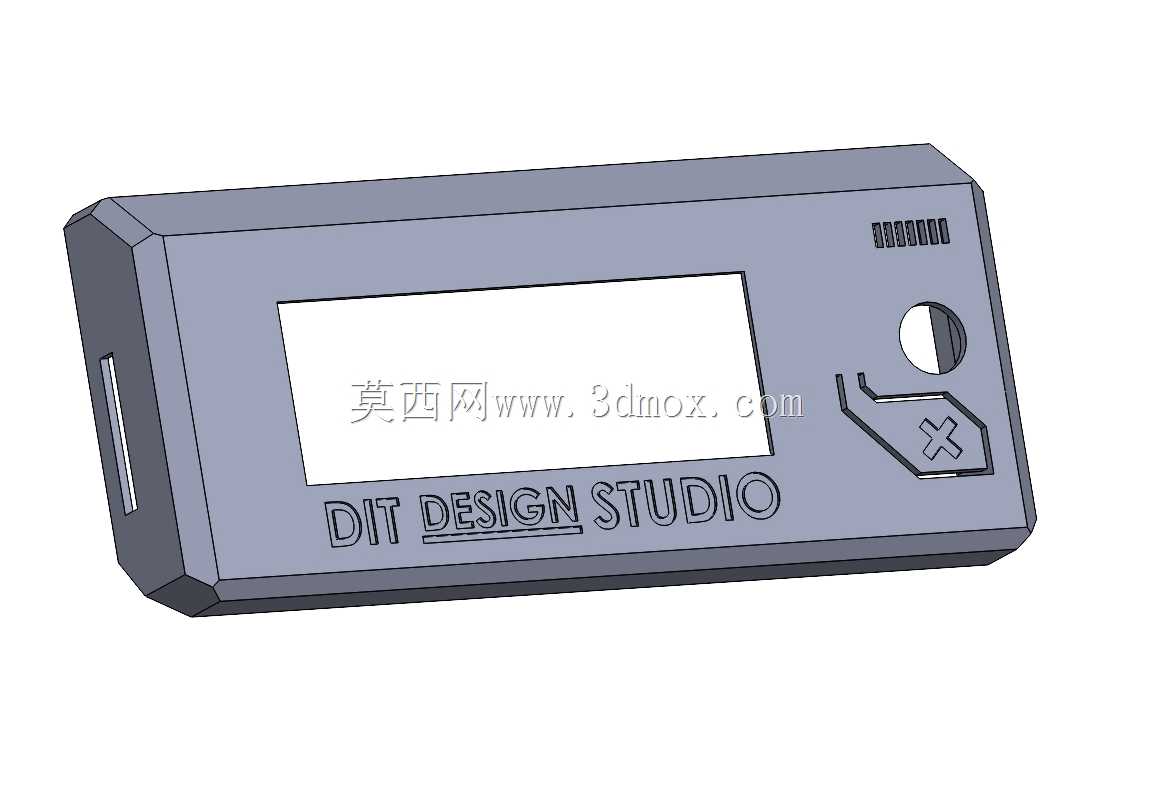

　　盖板中部预留的矩形屏幕开窗，尺寸完全匹配对应型号LCD显示屏的可视区域，开窗边缘做了微小的承托台阶，安装时屏幕可以直接嵌入台阶定位，不需要额外打胶固定，依靠台阶的限位就能保证屏幕与盖板的相对位置稳定，不会因为设备运行中的轻微振动出现屏幕偏移、显示区域错位的问题。盖板右侧集成的操作按键区域，做了下沉式的按键标识凹槽，对应旋钮与确认按键的位置预留了精准的安装孔位，其中圆形旋钮孔的孔径公差控制在合理范围，既保证旋钮转动时不会与盖板发生摩擦卡滞，也不会出现孔径过大导致旋钮晃动、操作虚位过大的问题；确认按键位置的叉形标识采用下沉蚀刻的结构设计，不需要额外粘贴标识贴纸，长期使用也不会出现标识磨损脱落的情况，操作时仅凭触感就能快速定位按键位置，无需低头确认也能完成基础操作。盖板左侧预留的狭长开槽，对应机身内部的SD卡插拔通道，开槽位置与机身内部读卡器的插卡口完全对齐，开槽宽度刚好适配标准SD卡的插入尺寸，既不会因为开槽过窄导致插卡卡顿，也能避免开槽过大让外部杂物轻易进入读卡器区域。盖板表面的标识区域采用凹陷式的文字造型，在打印或注塑成型时可以一体成型，不需要后续二次印刷加工，文字区域的凹陷深度控制在0.3mm左右，既不会因为凹陷过深积留打印碎屑，也能保证文字标识清晰可辨。

　　从安装边界来看，这款盖板的整体厚度与原有盖板保持一致，安装后不会突出机身前面板过多，也不会因为厚度不足出现安装后凹陷、与机身表面不齐平的问题，盖板背部的定位卡扣位置完全匹配Prusa机型前面板的卡扣槽，安装时对准位置轻压即可完成固定，拆卸时也不需要借助复杂工具，方便后续对屏幕、按键模块进行维护更换。在实际使用场景中，这款盖板除了基础的屏幕防护作用，还能对操作区域的结构强度进行补强，原有屏幕直接固定在机身上时，按压操作按键容易导致屏幕受力出现轻微形变，长期使用可能出现屏幕排线松动的问题，这款盖板的承托结构可以将按键操作的受力分散到整个前面板区域，避免应力集中在屏幕本体上，大幅降低屏幕排线因为长期受力出现接触不良的概率。

　　针对3D打印车间多粉尘、偶尔有耗材滴落的使用环境，盖板表面采用平整无多余凹槽的设计，日常清洁只需要用无尘布擦拭即可，不会在复杂的缝隙结构中积留粉尘与耗材残渣，维护难度远低于带有复杂浮雕造型的装饰性盖板。在设计思路上，这款盖板没有做多余的装饰性结构，所有造型特征都服务于功能需求，边角的斜切处理同时兼顾了安装导向与防磕碰需求，按键区域的下沉设计同时实现了定位与防误触的作用，屏幕开窗的台阶结构同时完成了屏幕固定与缝隙密封的效果，整体结构在满足所有功能需求的前提下，尽可能简化了成型难度，无论是采用FDM3D打印自行制作，还是采用小批量注塑生产，都能以较低的成本完成加工，不需要复杂的模具结构或后处理工序。
