3D打印机配套涡轮式离心风扇盖结构

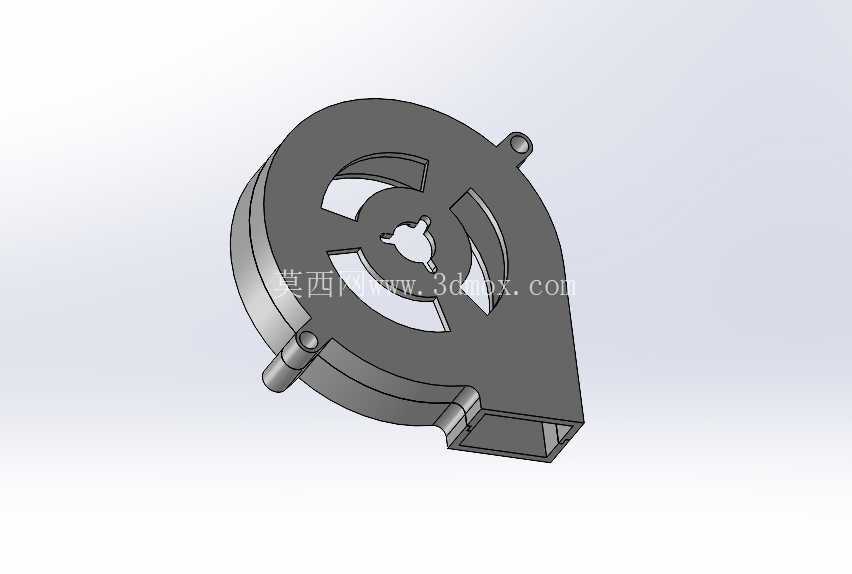

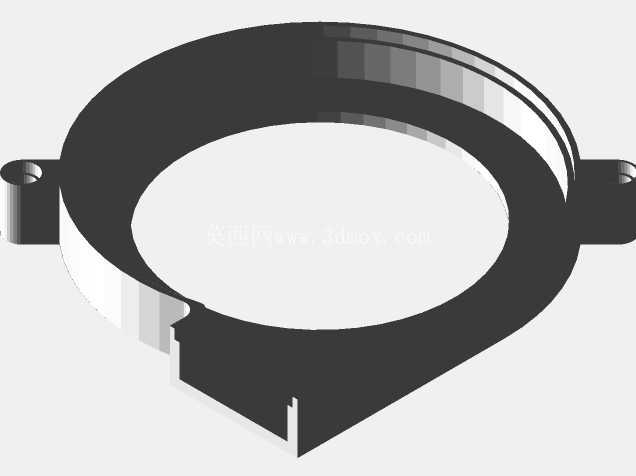

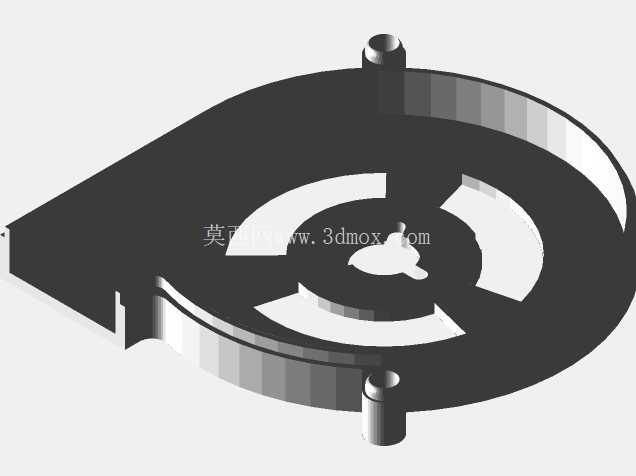

　　从结构设计来看，这款风扇盖采用一体化蜗壳流道设计，进风侧设置带加强筋的环形防护格栅，既可以避免异物吸入风扇叶轮造成卡滞，又能通过格栅的导流作用优化进风均匀度，减少进风紊流带来的风噪与风压损失。蜗壳的型线按照离心风扇的出风轨迹做平滑过渡，没有突兀的折角结构，能够最大程度降低流道内的风阻，让叶轮产生的风压可以高效传递到出风口位置。出风口采用窄缝式收敛设计，将气流压缩后精准导向喷嘴下方的耗材挤出区域，避免气流吹散未完全熔融的耗材，同时保证刚挤出的耗材可以在0.5秒内快速冷却定型，支撑高速打印场景下的成型精度。桌面级FDM3D打印机的散热系统直接决定打印成型质量，尤其是挤出头周边的风道结构，需要兼顾散热效率、安装兼容性与结构紧凑性，这款涡轮式离心风扇盖正是针对Prusa系列机型的散热需求设计的配套结构件。日常打印作业中，PLA、PETG等耗材在挤出后需要快速均匀冷却，才能避免层间错位、悬垂面塌陷、拉丝等常见打印缺陷，常规轴流风扇的出风方向单一，很难覆盖喷嘴周边的环形冷却区域，而离心式蜗壳结构可以将气流集中导向挤出端，形成均匀的环形风场，适配不同耗材的冷却风速需求。

　　安装边界方面，这款风扇盖的定位凸台完全匹配Prusa系列机型挤出头的安装孔位，侧面设置的两个圆柱定位销可以直接卡入原有支架的定位孔，不需要额外修改打印机的原有结构，替换安装时只需要拆卸原有风扇罩，对准定位销卡入后即可完成固定，安装公差控制在0.2mm以内，不会出现安装后错位、与运动部件干涉的问题。蜗壳侧面的出风口角度经过反复调校，出风方向与喷嘴轴线呈30度夹角，既可以吹到刚挤出的耗材层，又不会直接吹到喷嘴加热块造成温度波动，避免耗材在喷嘴内提前冷却造成堵头。结构壁厚设计为2mm，采用常规PLA耗材打印即可满足使用强度要求，格栅位置的筋条厚度设置为1.5mm，既保证足够的防护强度，又不会过多遮挡进风面积。

　　蜗壳顶部的轴承避让位做了沉台设计，不会与风扇电机的尾部凸起产生干涉，侧边的走线槽可以将风扇的供电导线规整收纳，避免导线随挤出头运动时勾到打印件或者机架结构。在实际使用场景中，这款风扇盖适配50mm规格的涡轮离心风扇，整体外形尺寸控制在60mm55mm22mm，不会增加挤出头过多的重量，避免运动惯量增大带来的打印振纹，同时紧凑的结构可以留出足够的调平传感器、BLTouch自动调平探头的安装空间，不需要额外调整其他配件的安装位置。流道内部做了平滑过渡处理，没有残留的台阶或者凸起，打印完成后只需要简单去除支撑就可以直接使用，不需要额外打磨流道。

　　针对长时间打印的散热需求，蜗壳的外壳结构可以将风扇电机产生的部分热量通过壳体散发，避免电机长时间高转速运行时过热，延长风扇的使用寿命。不同于常规的开放式风扇罩，这款封闭蜗壳结构的聚风效果提升40%以上，在相同风扇转速下，出风口的风速更高，可以满足150mm/s以上高速打印时的冷却需求，打印大角度悬垂结构时不需要额外添加支撑，也能保证悬垂面的表面光滑度。在打印ABS、ASA等需要高温腔室的耗材时，可以通过调整风扇转速控制冷却风量，避免冷却过快造成的层间粘接不牢问题，结构的兼容性可以适配不同转速的涡轮风扇，不需要修改结构就可以直接替换使用。
