泳池回水导流斜向喷嘴结构件

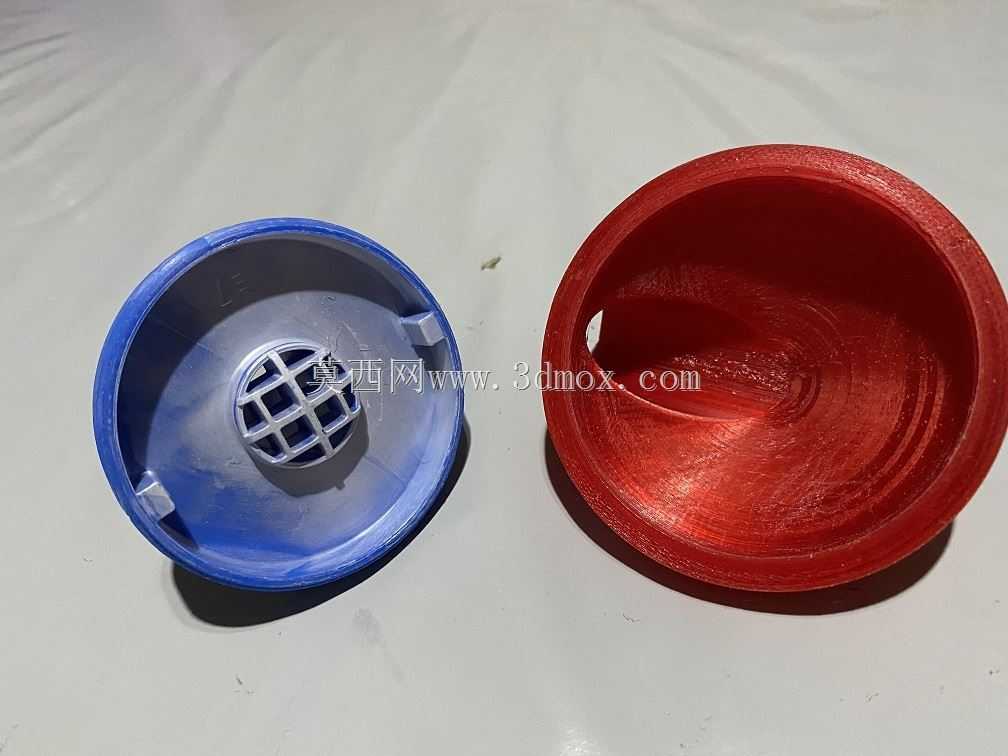

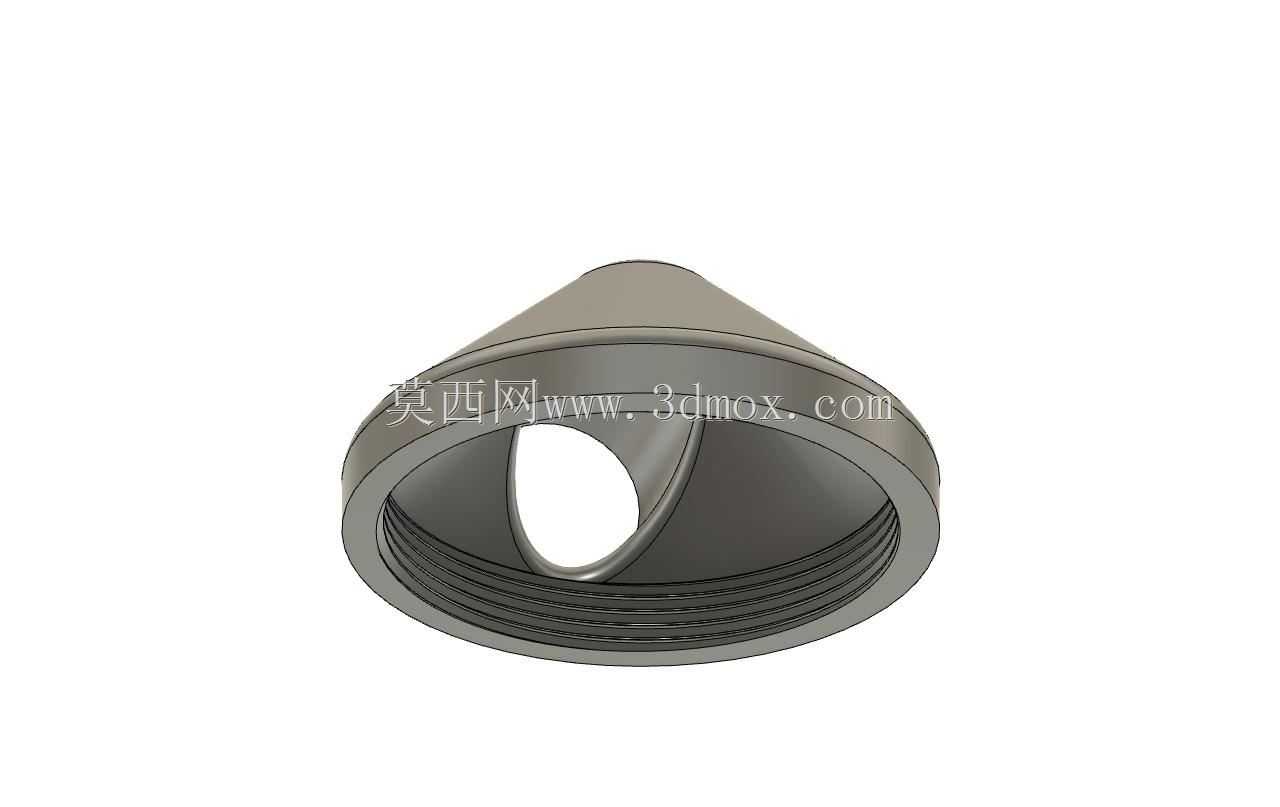

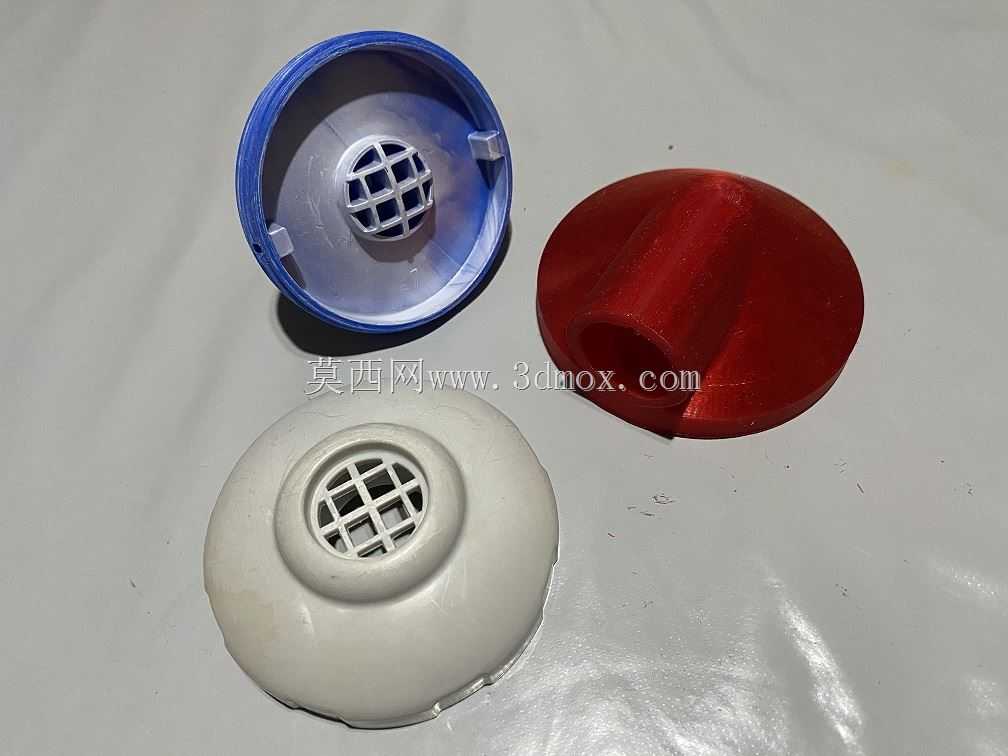

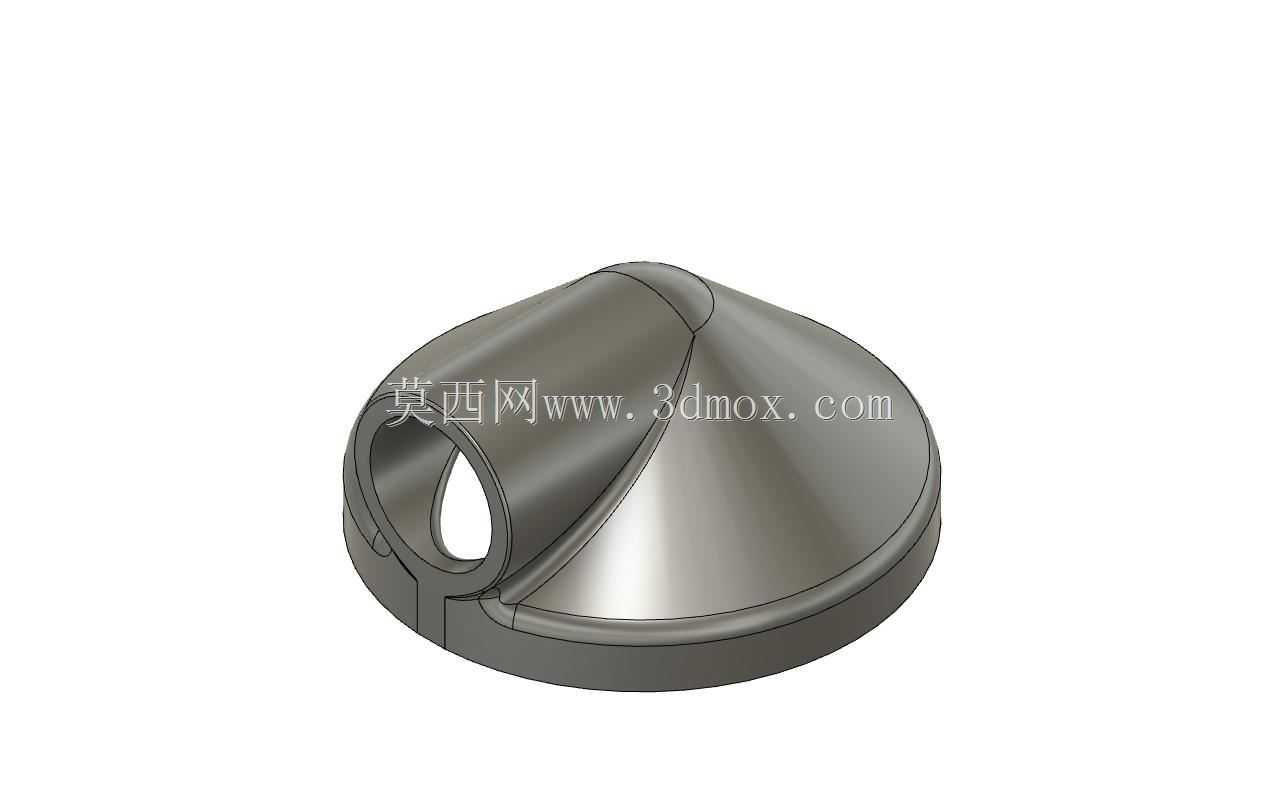

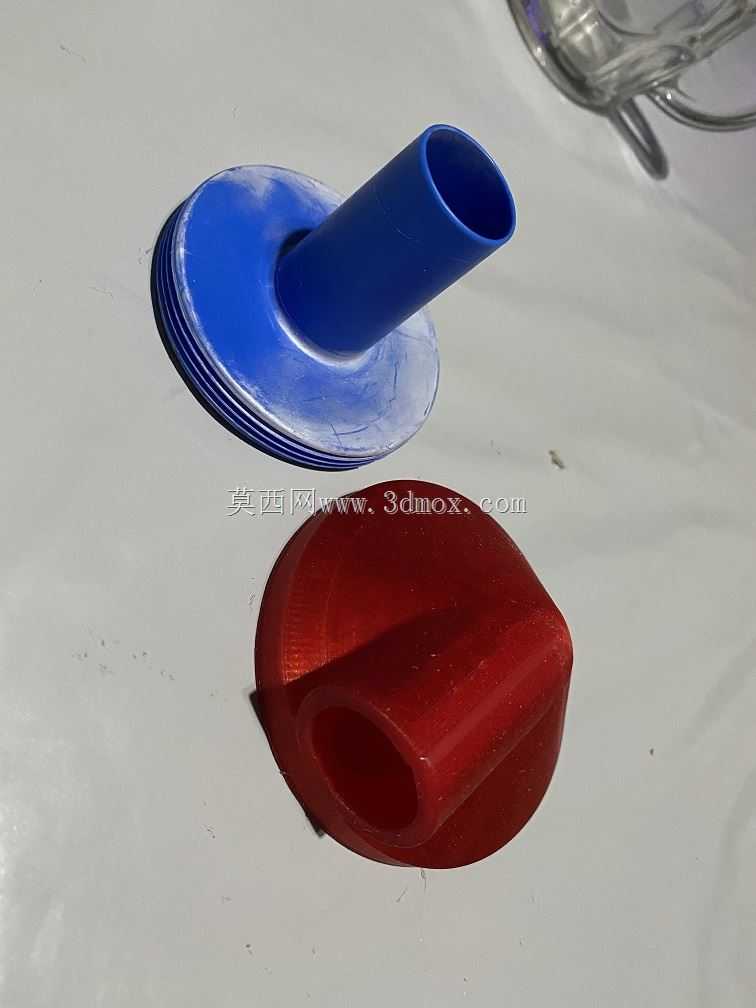

　　这类导流结构件主要应用在小型支架式泳池的循环回水系统中，适配intex系列管状接口的泳池回水回路，核心作用是改变循环回水的喷射方向，避免回水直吹泳池底部沉积的杂物造成水体浑浊，同时让上层温度较高的水体和下层温度较低的水体形成定向循环，缩小泳池上下层的水温差，提升泳池水体的温度均匀性。从结构设计来看，该零件采用偏心斜口的锥台结构，大端设置内螺纹接口，可直接与泳池壁预留的外螺纹回水接头旋合连接，安装时不需要额外加装转接件，螺纹段的长度经过匹配设计，旋合后端面与泳池内壁基本齐平，不会突出内壁过多形成磕碰隐患，也不会因为旋合长度不足出现渗漏问题。

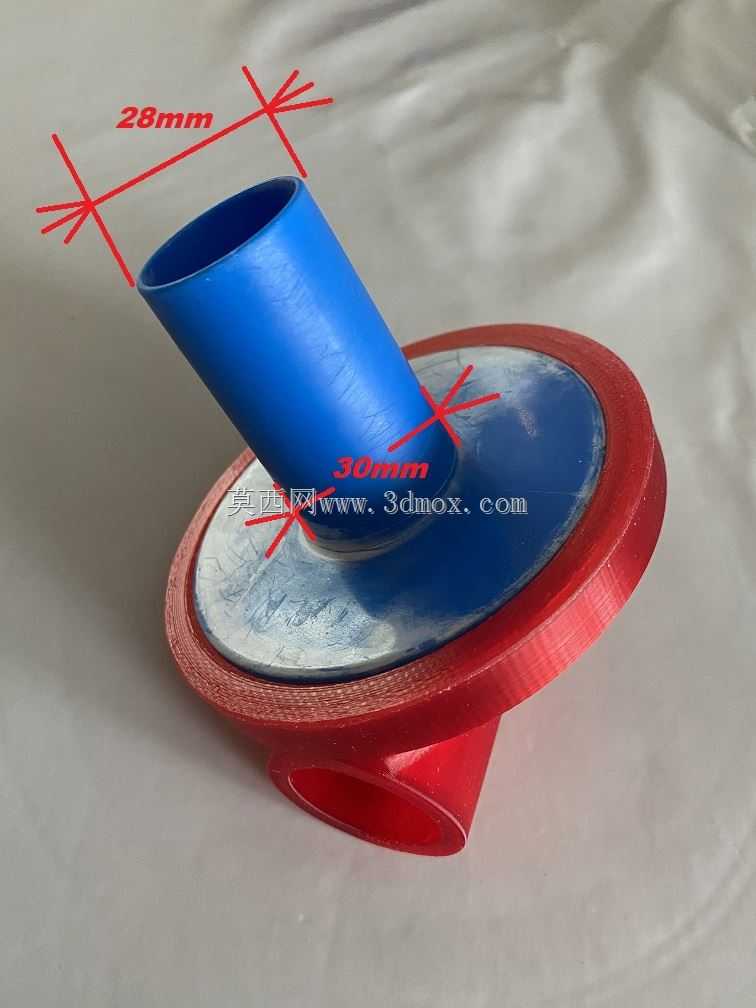

　　小端的斜向开口角度经过流体仿真验证，回水从接口进入后，顺着锥台内壁的导流面斜向喷出，喷射方向平行于泳池内壁的切向，能带动整个泳池的水体形成缓慢的环形流动，既可以让表层经过加热的温水逐步扩散到泳池中下部，也能让池底的沉积物顺着水流方向缓慢汇集到回水主口位置，方便后续过滤系统收集清理，不会出现回水直吹导致沉积物四散的问题。设计过程中需要重点控制几个安装边界尺寸：首先是大端螺纹的公称尺寸和螺距，必须严格匹配对应型号泳池的回水接口公差，螺纹公差带选用6H级，保证旋合顺畅的同时具备足够的密封性能，不需要额外生料带辅助也能满足泳池低压水循环的密封要求；其次是锥台的整体高度，不能超出泳池内壁到外部管路的安装间隙，避免安装时锥台部分和外部管路产生干涉；斜口的偏心距离需要匹配泳池的内壁弧度，保证安装后斜口的喷射方向刚好平行于池壁，不会出现水流直冲池壁造成能量损耗，也不会因为角度偏差导致水流方向向上或者向下，打乱预设的循环流态。

　　零件的壁厚设计采用均匀渐变结构，从大端螺纹处到小端斜口位置，壁厚逐步减薄，既保证了螺纹连接位置的结构强度，能够承受循环水泵产生的0.1-0.2MPa工作水压，不会因为长期水压作用出现开裂变形，也能减少材料的不必要消耗，降低零件的整体重量。内壁的导流面做了顺滑过渡处理，没有突兀的棱角或者台阶，水流经过时不会产生明显的紊流和噪音，也不会在棱角位置形成杂质沉积的死角，长期使用后不会因为杂质堆积滋生细菌或者堵塞流道。

　　在实际选型应用中，这类导流喷嘴需要匹配对应循环流量的水泵，当泳池循环流量在每小时5-8立方米区间时，该结构的喷嘴能形成最优的流场覆盖范围，流量过大时会导致喷射流速过快，造成泳池水面波动过大，流量过小时则无法带动整个水体形成有效循环，起不到均温与导污的作用。安装时需要注意斜口的朝向，必须顺着预设的循环方向，多个同类型喷嘴同时安装时，所有喷嘴的喷射方向要保持一致，才能形成连贯的环形流场，如果朝向混乱会导致水流互相抵消，大幅降低循环效率。从建模角度来看，该零件的建模难点在于偏心斜口与锥台主体的顺滑衔接，需要通过放样特征保证内壁曲面的曲率连续，螺纹部分采用标准机械螺纹建模，不需要做简化处理，方便后续直接导出工程图进行开模生产，外壁的非配合面可以做轻微的拔模处理，适配注塑生产的脱模要求，配合面的尺寸公差需要严格控制在IT7级，保证安装时的互换性，不需要现场修配就能直接装配使用。
