水族缸用可调节CO2细化器固定支架

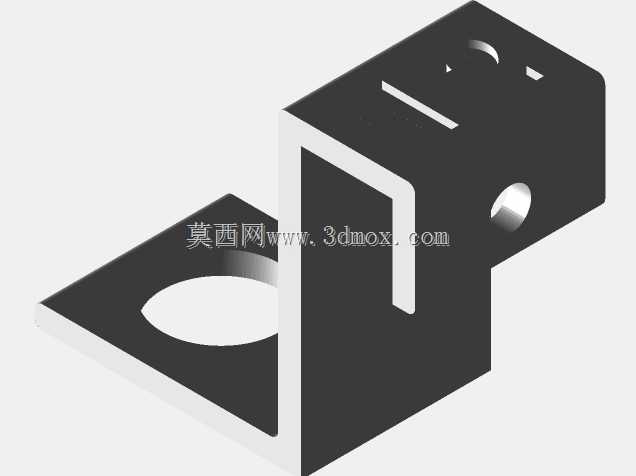

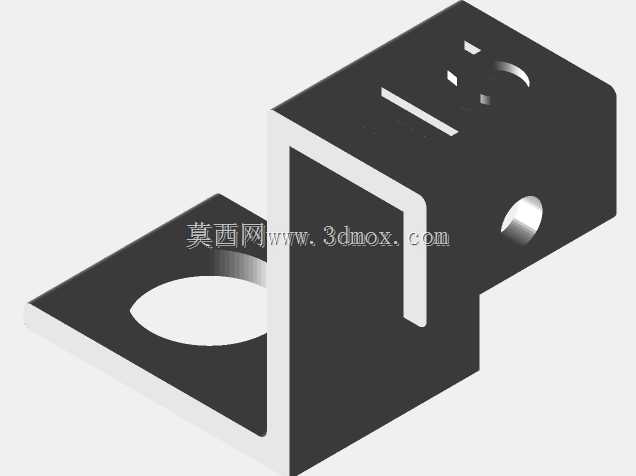

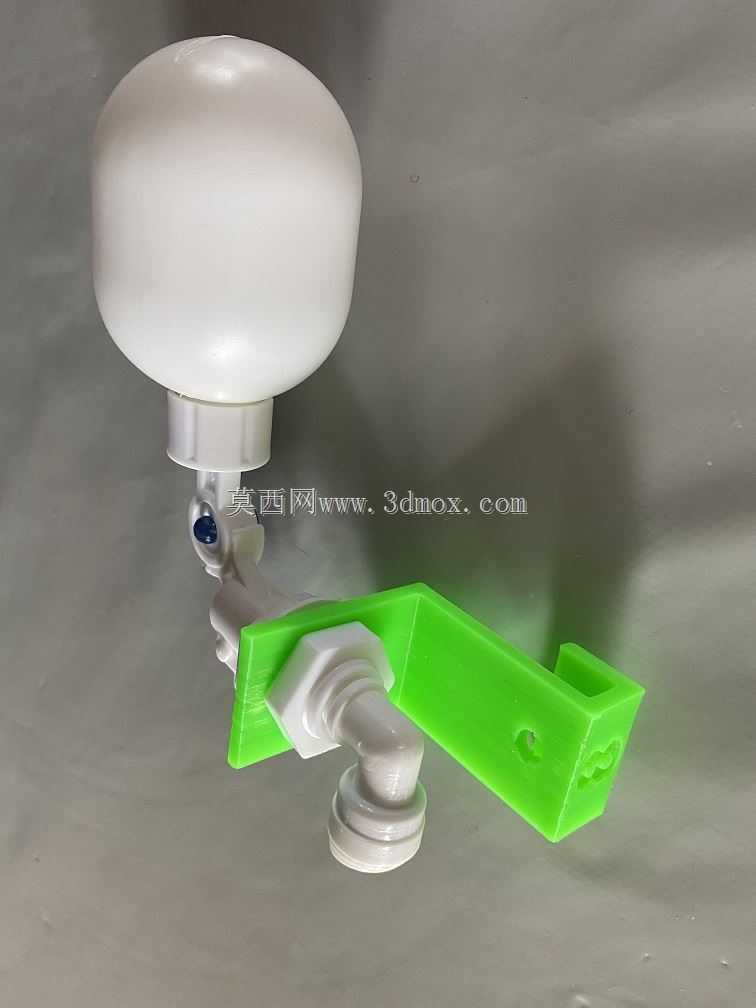

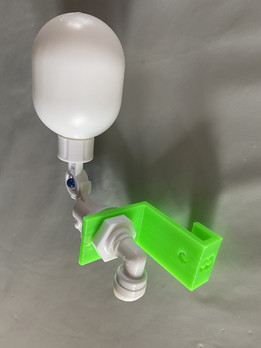

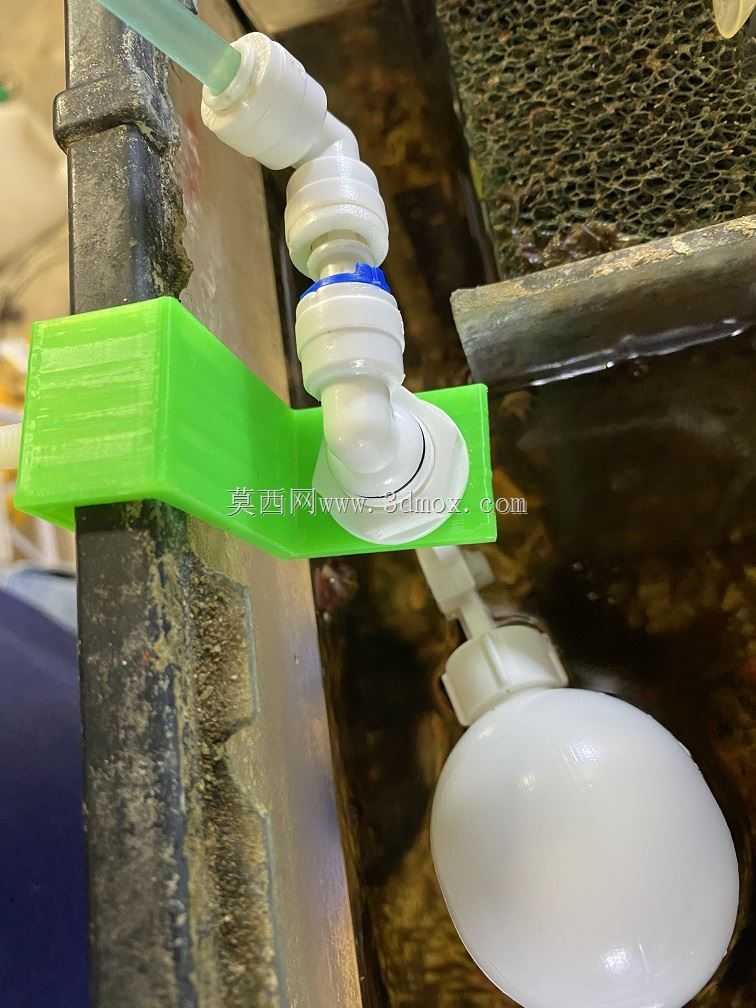

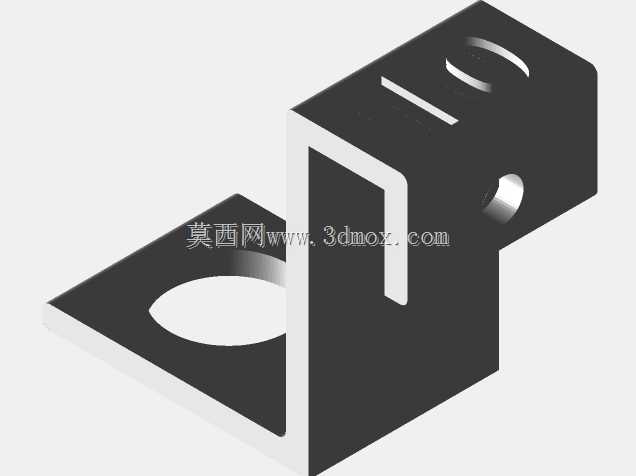

日常水草造景缸的维护作业中，二氧化碳细化器的固定一直是容易被忽略但影响使用体验的细节，不少玩家会遇到细化器随水流移位、吸盘老化脱落、安装位置无法匹配不同缸壁厚度的问题，这款固定支架正是针对这类实际使用痛点开发的水族配套五金件。从功能特性来看，支架主体采用绿色硬质塑料注塑成型，结构上分为夹持固定段与设备承载段两部分，夹持段做了开口卡槽设计，可直接卡在水族缸的缸壁上，不需要额外打孔或者粘贴吸盘，避免了长期使用后吸盘老化留胶、固定力不足的问题；承载段则预留了与细化器出水端匹配的连接接口，可稳定承托上部的白色储液细化罐体，防止设备倾斜导致二氧化碳逸散不均匀。设计阶段首先明确了安装边界的适配需求，考虑到不同规格水族缸的玻璃厚度存在差异，特意将夹持段的适配范围覆盖6mm、8mm、10mm、12mm、15mm五种常见缸壁厚度，同时预留了相对于M6规格安装位的调节余量，用户可以根据缸内造景的布局，灵活调整支架的安装高度与水平位置，让细化器的出气位置刚好处于水草层的中下部，提升二氧化碳的溶解利用率，避免气体直接上升到水面逸散浪费。建模过程中首先绘制整体的结构草图，先确定夹持卡槽的开口尺寸与加强筋位置，因为支架长期处于潮湿的缸边环境，需要保证夹持部分有足够的弹性形变空间同时不会出现断裂，所以在卡槽的转角处都做了R2的圆角过渡，减少应力集中的问题；之后绘制承载段的连接接口，接口的尺寸匹配市面上常见的细化器螺纹规格，配合上部的白色塑料锁紧螺母，可以实现快速拆装，日常维护清理细化器片的时候不需要拆卸整个支架，直接拧下上部罐体即可。完成主体结构后，对支架表面做了光滑过渡处理，没有尖锐的棱角，避免安装时刮花缸壁玻璃或者划伤手部；上部的细化罐体采用圆润的球形设计，内部预留足够的储液空间，可让二氧化碳与水充分接触后再通过细化片扩散到缸内，罐体下部的阀门结构可以微调出气的流量，配合支架的固定位置，能实现均匀的二氧化碳供给。实际使用时，只需要将支架的卡槽卡在对应厚度的缸壁上，调整好位置后拧紧锁紧件固定，再将细化器罐体安装到支架的接口上，连接好二氧化碳供气管路即可正常使用，相比传统的吸盘固定方式，这种支架式固定的稳定性更强，不会因为长期浸水出现固定失效的问题，也不会在缸壁上留下难以清理的胶痕，适配绝大多数家用中小型水草造景缸的使用需求。建模时还对各个配合面做了公差预留，考虑到塑料件注塑成型的收缩率，所有配合尺寸都预留了0.2mm的装配间隙，保证实际生产出的零件可以顺利装配，不会出现过紧无法安装或者过松晃动的问题，整体结构没有多余的复杂设计，零件数量少，装配步骤简单，适合批量注塑生产，成本控制也能满足水族配件的大众消费定位。
