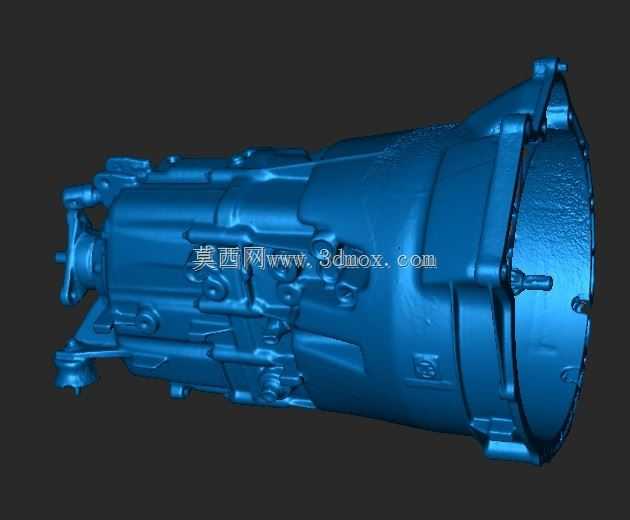

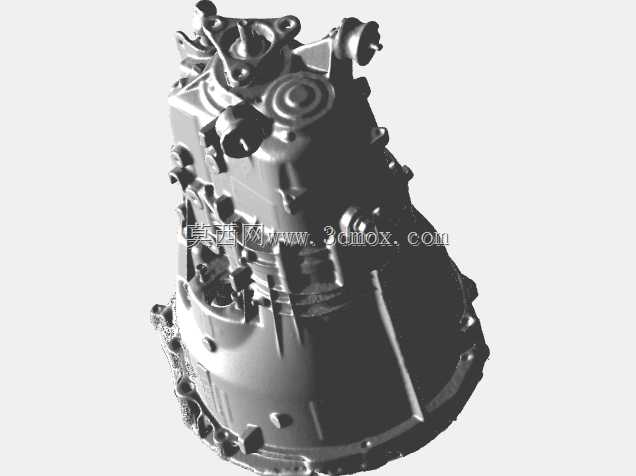

宝马E36 M3五速手动变速箱扫描模型

　　在前置后驱性能车的动力传动链路中，手动变速箱始终是兼顾传动效率与驾驶操控感的核心部件，本次呈现的五速手动变速箱三维扫描模型，完整还原了适配宝马E36 M3车型的ZF系列手动变速箱的全部外部结构特征，可覆盖整车总布置校核、传动系统匹配、改装方案验证等多类工程场景的使用需求。从实际装车用途来看，该款变速箱承担着将S52系列直列六缸发动机输出的动力，按照不同行驶工况的扭矩、转速需求完成挡位切换后传递至传动轴的核心功能，五个前进挡均采用斜齿轮常啮合结构搭配同步器设计，倒挡则采用直齿轮滑动啮合结构，能够在保证高挡位传动静谧性的同时，满足性能车大扭矩输出下的齿轮强度要求，适配车型在激烈驾驶工况下的频繁换挡、扭矩瞬时冲击等使用场景。

　　从结构设计的整体思路来看，该款变速箱采用经典的纵置后驱布局，壳体采用一体化铸铝材质打造，在保证整体结构刚度的前提下尽可能降低了动力总成的整体重量，输入轴与输出轴采用平行轴布置方案，换挡机构直接集成在变速箱壳体侧部，省去了额外的换挡连杆传动结构，能够有效降低换挡过程中的旷量，提升换挡操作的直接感与精准度。从安装边界与尺寸特征来看，模型完整还原了变速箱前端与发动机缸体连接的定位销孔、螺栓安装位的分布位置，以及离合器分泵的安装接口、换挡摇臂的运动行程空间、后端与传动轴连接的法兰盘结构尺寸，同时保留了壳体外部的加强筋分布、传感器安装凸台、放油注油螺塞位置、吊装点结构等细节，能够直接用于整车动力舱的空间干涉检查，在进行动力总成改装、周边附件布局设计时，可直接调取模型完成装配间隙校核，无需额外对变速箱外部结构进行重复测绘。

　　在传动系统匹配工作中，该模型可用于验证离合器总成、换挡拉索、传动轴等周边配套部件的安装适配性，核对各连接接口的尺寸匹配度，避免在实际装车过程中出现安装干涉、接口不匹配等问题；在三维建模教学与结构学习场景中，该扫描模型可作为手动变速箱外部结构测绘的参考基准，帮助建模从业者理解纵置手动变速箱的壳体造型逻辑、安装点分布规律，掌握动力总成类零部件的建模基准选择思路；在汽车改装领域，该模型可用于前置后驱车型的动力移植方案设计，提前确认变速箱在目标车型动力舱内的布置位置，核对与车架、排气系统、悬挂部件的间隙，提前制作适配的安装支架与转接部件，减少改装过程中的现场切割、适配工作量。

　　需要注意的是，该模型为外部结构扫描成果，未包含变速箱内部的齿轮、轴系、同步器等内部零部件结构，无法直接用于变速箱内部的传动比计算、齿轮强度校核等内部结构设计工作，在使用过程中需要结合该款变速箱的原厂维修手册参数，补充内部结构的相关数据后，才可开展内部传动系统的相关设计工作。从壳体的细节特征来看，扫描模型完整保留了铸铝壳体表面的铸造纹理、加工面的位置分布，以及各外接部件的接口形态，能够满足渲染展示、装配动画制作等可视化场景的使用需求，在制作整车维修教学课件、传动系统原理演示内容时，可直接使用该模型完成相关内容的制作，无需额外搭建变速箱的外部外观模型。
