硬盘电机用1:4速比磁铁变速传动结构

这套磁耦合变速结构，核心是利用永磁体同极相斥、异极相吸的非接触作用力传递扭矩，速比设定为1:4，最初的设计初衷是解决传统硬盘电机改装场景下，高转速输出扭矩不足、接触式齿轮传动磨损快噪音大的痛点。在小型精密传动场景里，比如桌面级小型演示装置、低负载精密回转工作台、微型流体泵驱动端，这类无接触磁变速结构的优势非常明显，没有机械啮合带来的齿侧间隙，传动过程无磨损，不需要额外添加润滑脂，长期运行不会产生金属磨屑污染周边精密元件，很适合对洁净度、静音性有要求的小型设备内部。

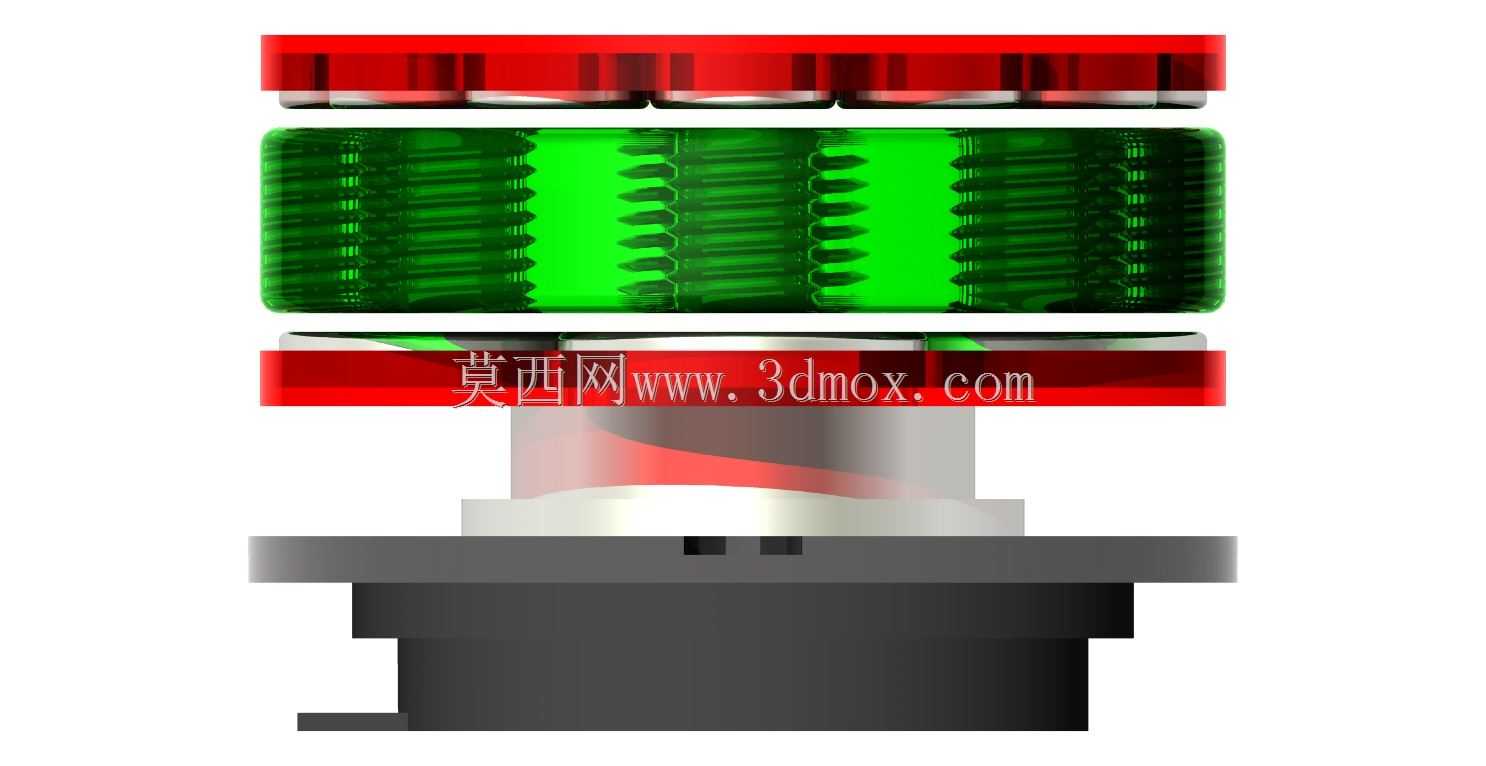

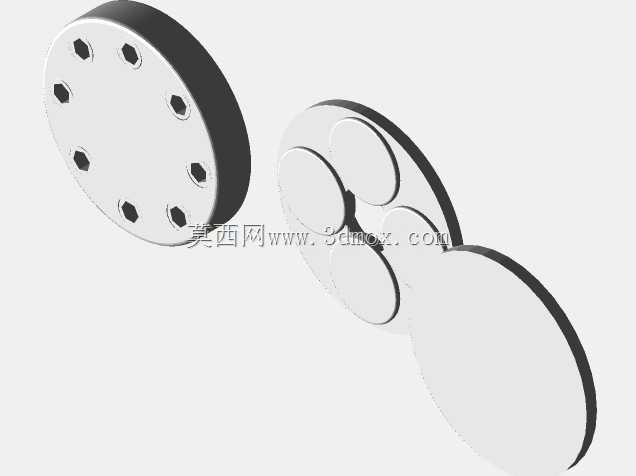

从结构分层来看，整套组件分为输入耦合端、中间磁钢排布层、输出耦合端三个核心部分，输入侧直接适配常规硬盘电机的输出轴安装位，安装孔位的同轴度公差控制在0.02mm以内，避免高速转动时产生动平衡偏差。中间层的永磁体采用环形阵列排布，主动侧磁钢数量与从动侧磁钢数量按照4:1的速比匹配，磁钢选用钕铁硼材质，表面做镀镍处理防止氧化退磁，每块磁钢的安装槽都做了定位止口，装配时不需要反复调整磁极位置，直接嵌入即可保证磁极排布的相位精度。输出端的法兰盘预留了通用的安装孔位，可以直接连接小型负载转盘、叶轮或者其他需要低转速高扭矩输出的执行元件。

设计过程中最先考虑的是磁钢之间的气隙大小，气隙过大会导致磁耦合作用力不足，传递额定扭矩时容易出现打滑丢转的问题，气隙过小则会提高零件的加工精度要求，装配时稍有同轴度偏差就会出现磁钢吸合剐蹭的问题，最终把两层磁钢之间的工作气隙设定在1.2mm，这个间隙下既能保证传递0.15N·m的额定扭矩不打滑，也能给加工和装配留出合理的公差余量，普通的数控车床加工就能满足精度要求，不需要用到高精度的磨床工序，降低了零件的加工成本。

外形尺寸上，整套变速结构的最大外径为62mm，整体装配完成后的总厚度为28mm，属于非常紧凑的盘式结构，安装时只需要保证输入轴与输出端的同轴度在0.05mm以内即可，不需要额外设计复杂的支撑机架，输入端直接套在硬盘电机的转轴上，用顶丝固定，输出端的外壳可以通过周边的3个M3安装孔固定在设备基板上，安装边界占用的空间很小，很适合在空间受限的小型设备内部做集成。

和传统的齿轮减速结构相比，这套磁变速结构没有机械接触，运行时的噪音可以控制在20分贝以内，几乎不会产生明显的运转声响，非常适合用在桌面级的静音演示设备里。另外因为没有接触磨损，整套结构的使用寿命只和永磁体的自然退磁周期有关，正常使用环境下可以连续运行数万小时不需要维护，也不会出现齿轮打齿、磨损后间隙变大的问题。在过载场景下，磁耦合结构会自动打滑，不会因为负载突然卡死烧坏驱动电机，相当于自带过载保护功能，这点在小型教学演示装置、新手DIY的小型传动设备里非常实用，不需要额外添加过载保护机构就能避免电机堵转烧毁的问题。

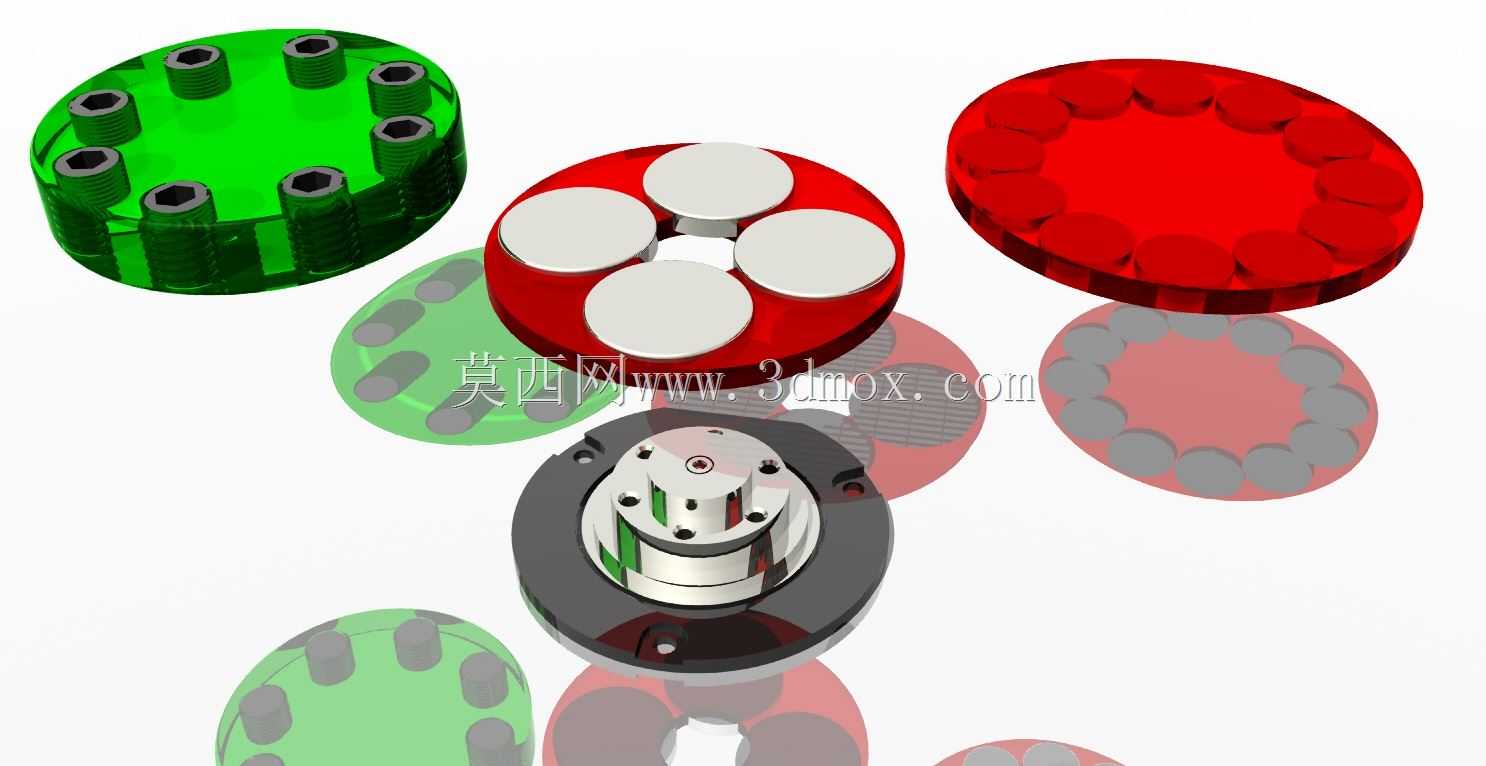

结构的分层设计也做了装配优化，每层零件都设计了定位凸台，装配时按照顺序叠放即可，不需要专用的工装夹具，磁钢嵌入安装槽后点少量厌氧胶固定即可，不会因为高速转动出现磁钢甩出的问题。最外侧的端盖采用透明PC材质制作，既可以直观看到内部磁钢的排布和运转状态，也能起到防尘作用，避免灰尘进入磁钢气隙影响传动稳定性。在实际测试中，输入转速在5000rpm的硬盘电机额定转速下，输出端转速稳定在1250rpm左右，转速波动控制在2%以内，传动过程没有明显的扭矩脉动，输出扭矩平稳，完全可以满足小型回转负载的驱动需求。
