曲面扭曲异形立方结构造型设计

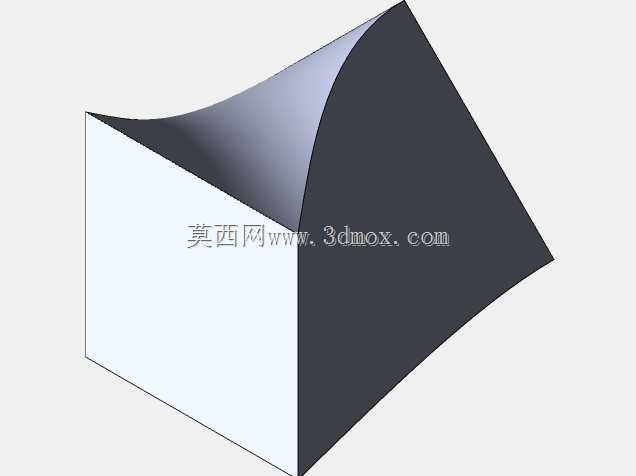

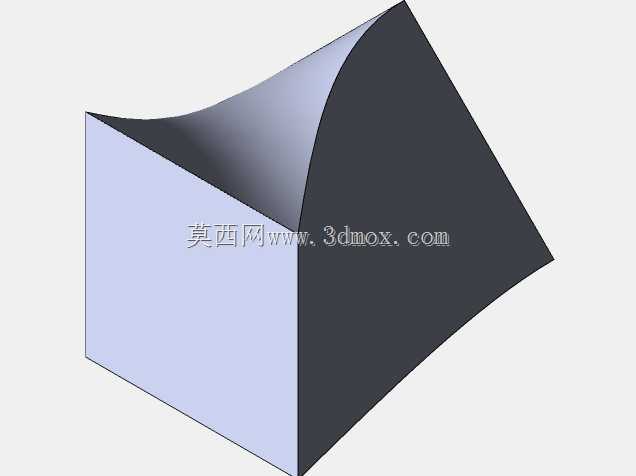

　　在机械结构创意验证、工业设计造型打样、教学演示教具开发的场景中，这类带连续扭曲曲面的立方结构常被用作曲面建模逻辑验证载体，也可作为异形工装定位块、设备装饰性结构件的原型参考。从实际功能特性来看，该结构以正六面体为基础基体，对其中一组相邻立面做连续顺滑的扭曲裁切处理，扭曲面与相邻平面之间保持G2连续的曲率过渡，不存在尖锐棱边的应力集中点，在作为承载结构使用时，曲面区域的应力分布比直角折边结构更均匀，能承受一定的侧向剪切载荷。

　　设计过程中首先确定基础立方体的边界尺寸，以边长100mm的正六面体为初始基体，选定其中一条竖直棱边作为扭曲基准轴，将顶面与底面的对应边角做45度方向的扭转偏移，通过放样曲面生成连续的扭曲过渡面，再将曲面与基体做实体合并修剪，最终形成单侧曲面扭曲的立方结构。安装边界上，该结构保留了立方体三个互相垂直的平整安装面，每个安装面的平面度公差可控制在0.02mm以内，可直接通过螺栓压紧或者胶粘的方式固定在安装基座上，不需要额外设计转接安装座，适配常规的工装台、展示架安装孔位。

　　不同于常规的正六面体构件，这种扭曲曲面结构在流体导流场景中也有实际用途，当气流或者低速流体经过曲面区域时，顺滑的曲面可以减少流体湍动，降低风阻或者流阻，可作为小型风道内的导流块使用，也可用于设备外观的装饰性覆盖件，兼顾结构强度与造型辨识度。建模过程中需要注意扭曲面与相邻平面的衔接处不能出现收敛褶皱，曲面的UV线分布要均匀，避免后续加工时出现刀路卡顿的问题，若采用3D打印加工，该结构不需要额外添加支撑，扭曲面的倾斜角度大于45度，完全满足FDM或者光固化打印的自支撑角度要求，加工后曲面的表面粗糙度可达到Ra3.2，经过简单打磨后即可直接用于展示或者装配。

　　在结构验证环节，可通过有限元分析对扭曲面的受力情况做模拟，当在曲面顶部施加垂直向下的100N载荷时，结构最大变形量不超过0.05mm，完全满足常规工装构件的刚度要求，若作为教具使用，该结构可以直观展示SolidWorks软件中放样、曲面修剪、实体合并等命令的组合使用逻辑，帮助初学者理解曲面建模与实体建模的衔接思路，打破常规正六面体的建模思维定式。实际生产中，该结构除了3D打印加工外，也可采用五轴铣削的方式做金属材质加工，加工时以底部平整面为定位基准，一次装夹即可完成所有曲面的铣削加工，不需要二次翻面找正，加工效率较高，加工后的零件可直接用于自动化设备的异形导向块、文创产品的造型基体等场景。
