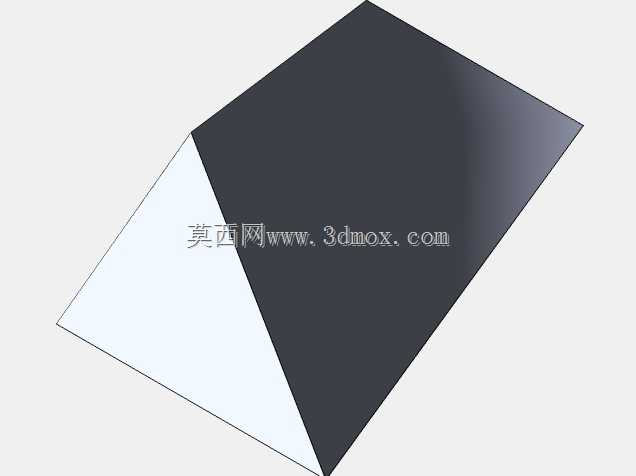

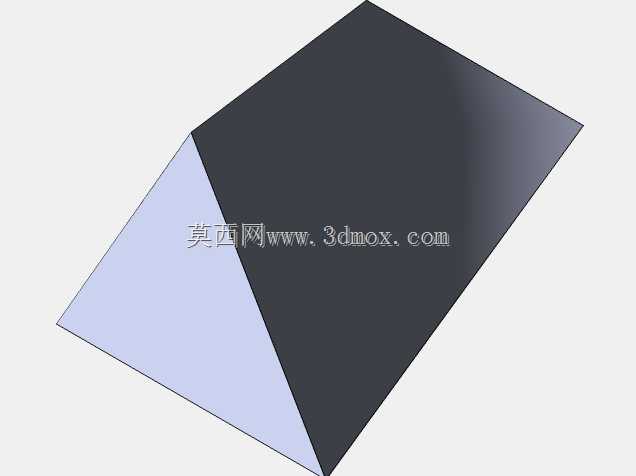

扭曲三角立方体异形结构件设计

在日常的机械结构教学、异形构件原理验证以及工装夹具的异形支撑块开发场景中，这类带连续扭曲面的三角立方体结构有着非常实际的参考价值。很多刚接触空间曲面建模的结构工程师，在处理非正交面的过渡、相邻面的角度连续变化时，很容易出现面与面衔接处G1连续性不达标、实体抽壳后壁厚不均的问题，而这个扭曲三角立方体的建模逻辑，刚好可以作为这类空间扭曲结构的练习参照。从实际应用场景来看，这类结构并非只停留在几何演示层面，在一些需要非规则导向面的物料分料机构中，扭曲的立面可以作为物料滑落的导向面，相比平面导向板，连续变化的倾角可以让物料在滑落过程中逐步调整姿态，避免卡料；在一些专用设备的内部支撑结构中，当安装空间存在三个方向的边界限制，同时需要支撑面避开内部走线或运动部件的行程范围时，这种带扭曲角度的立方体支撑块，可以在不额外增加安装空间的前提下，满足支撑强度和避位的双重需求。

设计这类扭曲结构时，首先要确定三个基准角点的空间坐标，不能直接用放样命令随意生成曲面，否则后续做实体加厚或者装配配合时，会出现配合面无基准可寻的问题。建模初始阶段需要先锁定底部三角面的三个顶点位置，对应安装基准面的三个固定点位，保证底部可以完全贴合安装平面，不会出现虚接；顶部的扭曲面需要根据实际的导向角度或者支撑受力方向来确定偏转角度，扭曲过程中要控制相邻立面的曲率变化率，避免出现局部曲率过小导致的应力集中——如果是作为承载支撑件使用，曲率半径过小的位置在受交变载荷时很容易出现疲劳裂纹。

从安装边界来看，这类构件的底部投影为正三角形时，三个安装孔位可以均匀分布在三角面的三个角点位置，安装孔的中心距需要根据配套的安装基板螺孔间距来设定，通常如果是作为小型设备的内部支撑，外接圆直径控制在80-120mm区间即可满足多数场景的安装需求，整体高度根据避位需求调整，但要注意高度和底部外接圆直径的比例不要超过1.5:1，否则扭曲段的结构刚性会明显下降，受侧向力时容易出现形变。如果是作为物料导向结构使用，扭曲面的表面粗糙度需要控制在Ra1.6以下，避免物料滑落时出现卡顿，立面的扭曲角度要根据物料的静摩擦角来计算，保证整个滑落路径上的立面倾角都大于物料的静摩擦角，不会出现物料滞留在导向面上的情况。

很多工程师在做这类异形结构设计时，容易忽略加工工艺的可行性，如果采用机加工方式制作，扭曲面的加工需要用到五轴设备，这时候建模时就要保证扭曲面是可展曲面或者曲率变化均匀，避免出现倒扣结构，否则加工时需要多次装夹，会大幅提升加工成本；如果是采用3D打印制作，就要控制扭曲段的最小壁厚不小于1.2mm，同时避免出现大角度的悬空面，打印时不需要额外添加支撑就能保证成型精度。另外在做装配配合时，底部的安装基准面要做0.1mm的倒角处理，避免安装时因为边缘毛刺导致贴合不严，三个安装孔的位置度公差要控制在0.05mm以内，保证和安装基板的配合精度。

从结构受力的角度分析，这类扭曲三角立方体相比等体积的正立方体，在承受侧向扭转力时，力的传递路径是沿着连续的扭曲面分散到三个底部支撑点，不会出现正立方体那样的应力集中在棱边的问题，所以在一些需要承受一定扭转载荷的支撑场景中，这种结构可以在减少材料用量的前提下，获得更好的结构刚性。不过设计时也要注意，扭曲角度不能过大，当顶部相对于底部的扭转角度超过45度时，立面的材料纤维方向会出现过大的弯折，不管是采用金属机加工还是塑料注塑成型，结构的抗冲击性能都会出现明显下降，所以实际应用中扭转角度通常控制在15-30度区间，平衡结构性能和空间需求。
