Visaton FR HM 10球形扬声器结构设计

在音频设备的结构设计领域，小型全频扬声器的结构适配一直是嵌入式音频系统、定制化音响改装场景中的核心需求之一，本次涉及的Visaton FR HM 10球形扬声器，正是针对紧凑安装空间下的全频音频回放需求完成的结构设计。从实际应用场景来看，这类8欧姆阻抗的球形扬声器，常被用于定制化桌面音响系统、嵌入式家居音频终端、小型专业监听辅助单元、车载改装音频单元等场景，其球形的腔体结构本身可以减少传统方形箱体内的驻波干扰，在有限的体积下提升中低频的回放质感，相比同尺寸的常规锥盆扬声器单元，球形外壳的一体化结构也能更好地降低单元工作时的结构谐振，减少不必要的音染。

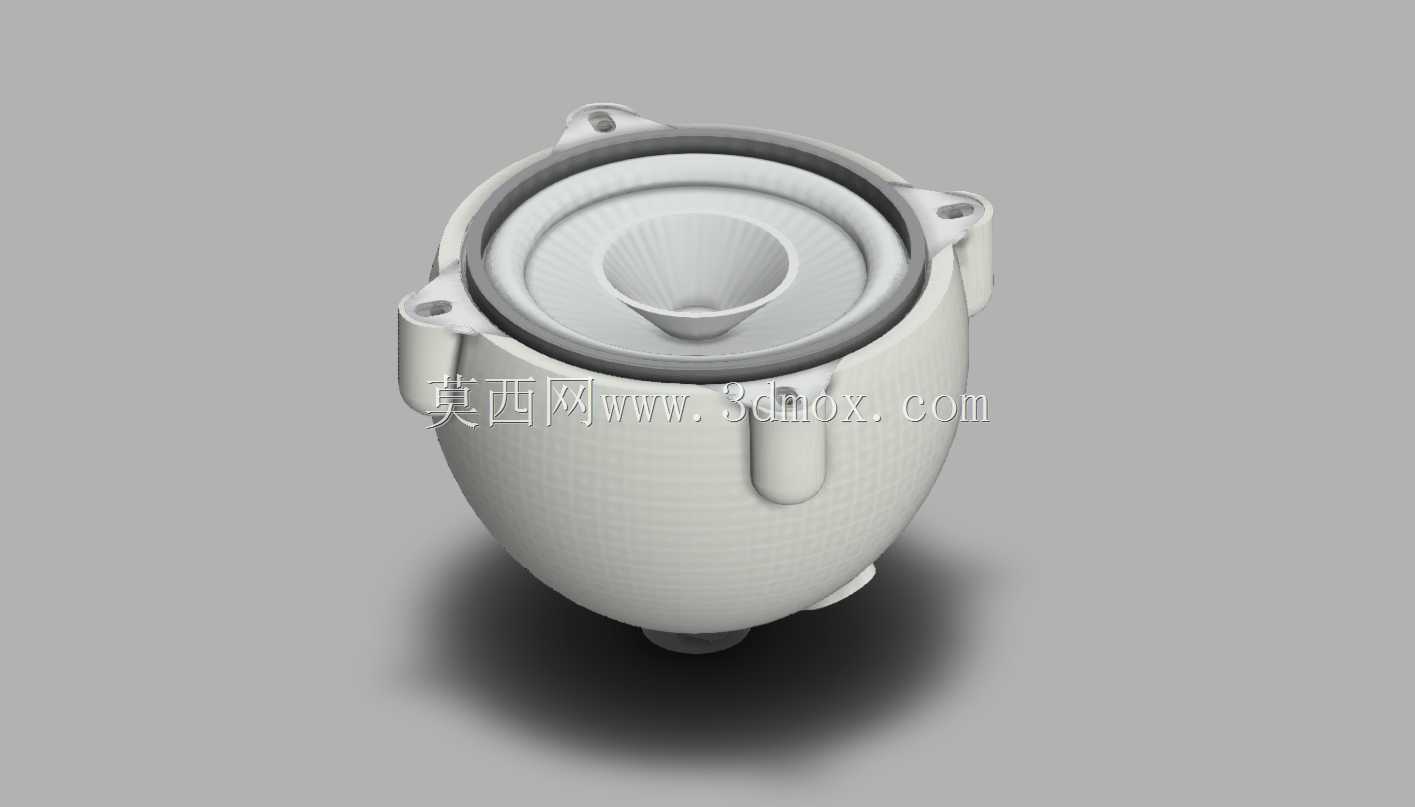

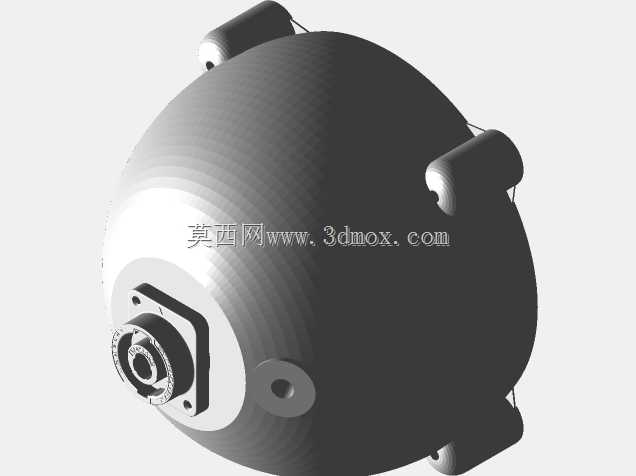

从产品功能特性来看，该扬声器采用一体化球形外壳作为单元的支撑与声学腔体结构，单元正面的锥盆振膜采用符合声学回放要求的曲面设计，折环部分采用柔性密封结构，保证振膜做活塞运动时的顺性，同时避免腔体内部的声短路。外壳周向均匀布置的三个带安装孔的固定耳，是整个单元的核心安装定位结构，安装耳的开孔位置经过同轴度校准，保证单元安装后振膜的中心轴线与安装面垂直，避免出现声轴偏移的问题。单元底部设置有接线引出结构，适配Neutrik SpeakON连接器的安装接口，这类连接器是专业音频领域常用的接插件，具备锁紧结构，能够避免音频信号传输过程中出现接触不良、接线脱落的问题，适配移动演出、固定安装等多种场景下的接线可靠性要求。

在设计思路层面，该结构采用Fusion360完成全参数化建模，整个球形外壳的壁厚经过声学仿真与结构强度校核，在保证腔体容积满足低频回放要求的前提下，尽可能降低外壳的重量，同时保证外壳的结构刚度，避免大音量下外壳产生谐振。三个安装耳的位置并非随意布置，而是按照120度周向均布的方式设计，这种布置方式可以让安装后的受力更加均匀，即使在存在一定振动的使用场景下，比如车载安装、移动音响设备中，也能保证单元固定的可靠性，不会因为长期振动出现固定松动的问题。安装耳的凸台高度经过精确计算，保证安装后单元的背部腔体与安装面板之间留有足够的间隙，避免腔体背部被安装面板封堵，影响单元背部的声波辐射，进而影响整体的频响曲线。

从外形尺寸与安装边界来看，该球形扬声器的整体外轮廓为球形结构，最大外径适配100mm通装尺寸的安装开孔，安装时需要在安装面板上开设对应尺寸的圆形通孔，三个安装耳的贴合面与安装面板表面完全贴合，安装孔的孔径适配常规的自攻螺丝或者机丝螺丝，安装时不需要额外的定制转接支架，能够直接适配标准的100mm扬声器安装位。单元的背部腔体为完整的球形结构，安装时需要保证背部留有足够的空间，不能有其他结构件挤压腔体，避免腔体变形影响声学性能。接线端位于单元的底部位置，接线时需要预留足够的线缆弯曲半径，避免线缆过度弯折导致线芯断裂，同时接线端的位置设计避开了安装耳的固定位置，安装螺丝时不会干涉到接线结构。

在实际的结构选型与建模过程中，这类球形扬声器的结构设计需要重点关注几个核心点：首先是振膜与外壳的同轴度，整个建模过程中所有旋转特征都以振膜的中心轴线为基准，保证振膜、折环、腔体、安装耳的位置度符合装配要求，避免出现偏心导致的振膜擦圈问题；其次是安装耳的结构强度，安装耳与球形外壳的连接位置做了圆角过渡处理，避免应力集中，在安装拧紧螺丝时不会出现连接位置断裂的问题；再者是腔体的密封性，整个球形外壳的合模位置、振膜与外壳的连接位置都做了密封结构设计，避免腔体漏气导致低频效果变差。对于结构设计从业者来说，这类小型声学部件的建模，不能只关注外观曲面的流畅度，更要结合声学原理、安装场景、装配工艺来调整结构细节，比如安装耳的厚度如果设计过薄，安装时容易断裂，过厚则会增加整体重量，同时占用更多的安装空间；腔体的壁厚如果不均匀，在注塑成型时容易出现缩痕，同时不同位置的结构刚度不一致，更容易产生局部谐振。

从实际使用的角度来看，这类球形扬声器相比传统的方形安装单元，其球形外壳本身就是声学腔体的一部分，不需要额外搭配定制的音箱箱体，在很多紧凑空间的应用场景中，可以直接安装使用，大幅降低了终端产品的结构设计难度，比如在定制化的智能音箱、嵌入式背景音乐面板中，直接采用这类一体化球形单元，就不需要单独设计音箱腔体，只需要预留对应的安装空间即可，能够有效缩短产品的开发周期。同时8欧姆的阻抗设计，能够适配绝大多数民用与专业音频功放设备，不需要额外的阻抗匹配电路，使用门槛更低。在建模过程中，所有的安装接口尺寸都与市售的标准配件适配，比如底部的连接器安装位完全匹配Neutrik对应型号的SpeakON连接器尺寸，底盘的安装尺寸与DigiKey渠道在售的Visaton原厂FR HM 10底盘完全一致，保证模型可以直接用于生产加工或者3D打印打样，不需要额外的尺寸调整。
