适配100mm通风系统的轴流风机结构设计

　　这款轴流风机的核心适配场景为100mm通径的标准化通风管路系统，可直接嵌入对应规格的圆形风道内完成安装，无需额外制作变径转接结构，能大幅降低现场施工的改造成本与装配工时。从实际应用场景来看，这类小通径轴流风机覆盖的使用范围极广，小到机柜内部的定向散热、小型新风系统的支路送风，大到工业设备局部的排风降温、狭小空间内的空气循环置换，都能看到同规格产品的应用身影，是通风散热领域应用频次极高的通用部件。

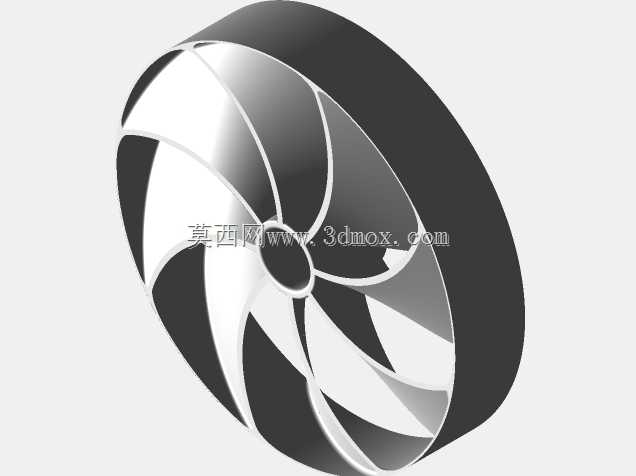

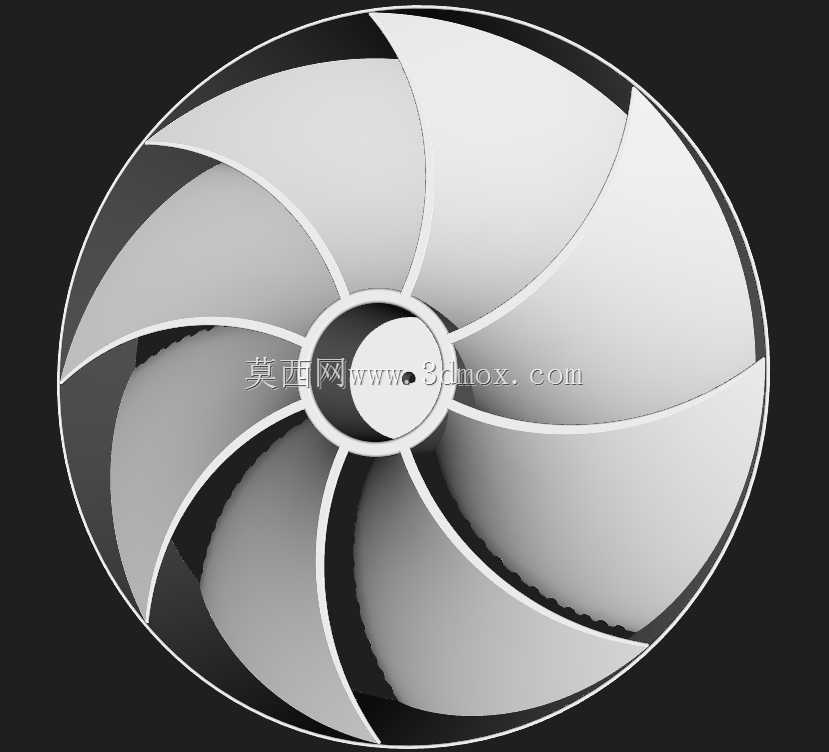

　　在功能特性设计上，这款风机采用了七片后掠式扭曲叶片的叶轮构型，叶片型线经过气动优化，能在相同转速下获得更高的送风效率，同时有效降低叶片切割气流产生的涡流噪音，避免运行时产生尖锐的气动异音。叶轮中心的轮毂区域做了圆弧过渡处理，既可以减少气流在轮毂处的滞止损失，也能为后续电机安装预留足够的装配空间，轮毂中心的定位孔可直接适配常规小型外转子电机的输出轴，配合周边的安装止口，能保证叶轮与电机的同轴度控制在合理公差范围内，避免高速运转时出现动平衡超差引发的振动问题。

　　设计思路上，这款结构参考了成熟商用静音风机的构型逻辑，重点针对安装便捷性与运行稳定性做了优化。叶轮的外缘与风筒内壁的间隙控制在极小的范围内，既不会因为间隙过小导致叶轮运转时刮蹭风筒内壁，也不会因为间隙过大造成气流回流损失，保证风机的风压与风量参数达到设计预期。叶片的厚度从根部到叶尖做了渐变处理，根部厚度更大以保证足够的结构强度，承受电机启动时的扭矩冲击与长期运转的离心力作用，叶尖厚度更薄以降低气流扰动带来的能量损耗，整体叶片的曲面顺滑无突变，在三维建模过程中通过曲面放样、曲率连续检查完成型面构建，能直接导入后续的仿真模块做流场分析与结构强度校核。

　　安装边界方面，这款风机的整体外轮廓完全适配100mm内径的圆形通风管道，轴向安装尺寸控制在紧凑范围内，不会在风道内占用过多的纵深空间，可适配管壁较薄的薄板风道、PVC塑料风道等多种常见风道材质的安装需求。风筒两端的边缘做了翻边导向结构，装配时可以快速导入风道内部，配合周边的固定孔位，可采用自攻螺丝、卡箍、粘接等多种固定方式完成安装，适配不同场景下的安装条件。叶轮的动平衡等级按照通用通风设备的标准设计，正常运转时的振动量控制在允许范围内，不会对连接的风道结构产生额外的振动激励，长期运行也不会出现连接松动的问题。

　　从结构细节来看，叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中导致的叶片根部断裂问题，即使在长期高转速运转的工况下，也能保证结构的疲劳寿命满足使用要求。整体结构没有多余的冗余设计，所有曲面与结构特征都服务于气动性能与安装需求，建模过程中所有特征参数都保留了可编辑性，设计人员可根据实际的风压风量需求，调整叶片的安装角度、叶片数量、轮毂比等核心参数，快速衍生出适配不同工况的同系列风机结构，大幅缩短同类型产品的开发周期。对于需要做小型通风系统改造、散热结构设计的工程人员来说，这款结构可以直接作为基础构型，根据实际的安装空间、性能需求做针对性调整，省去从零开始构建叶轮曲面与风筒结构的大量时间，也能参考成熟的结构设计规避常见的气动、结构问题。
