钢直尺配套标尺定位块结构设计

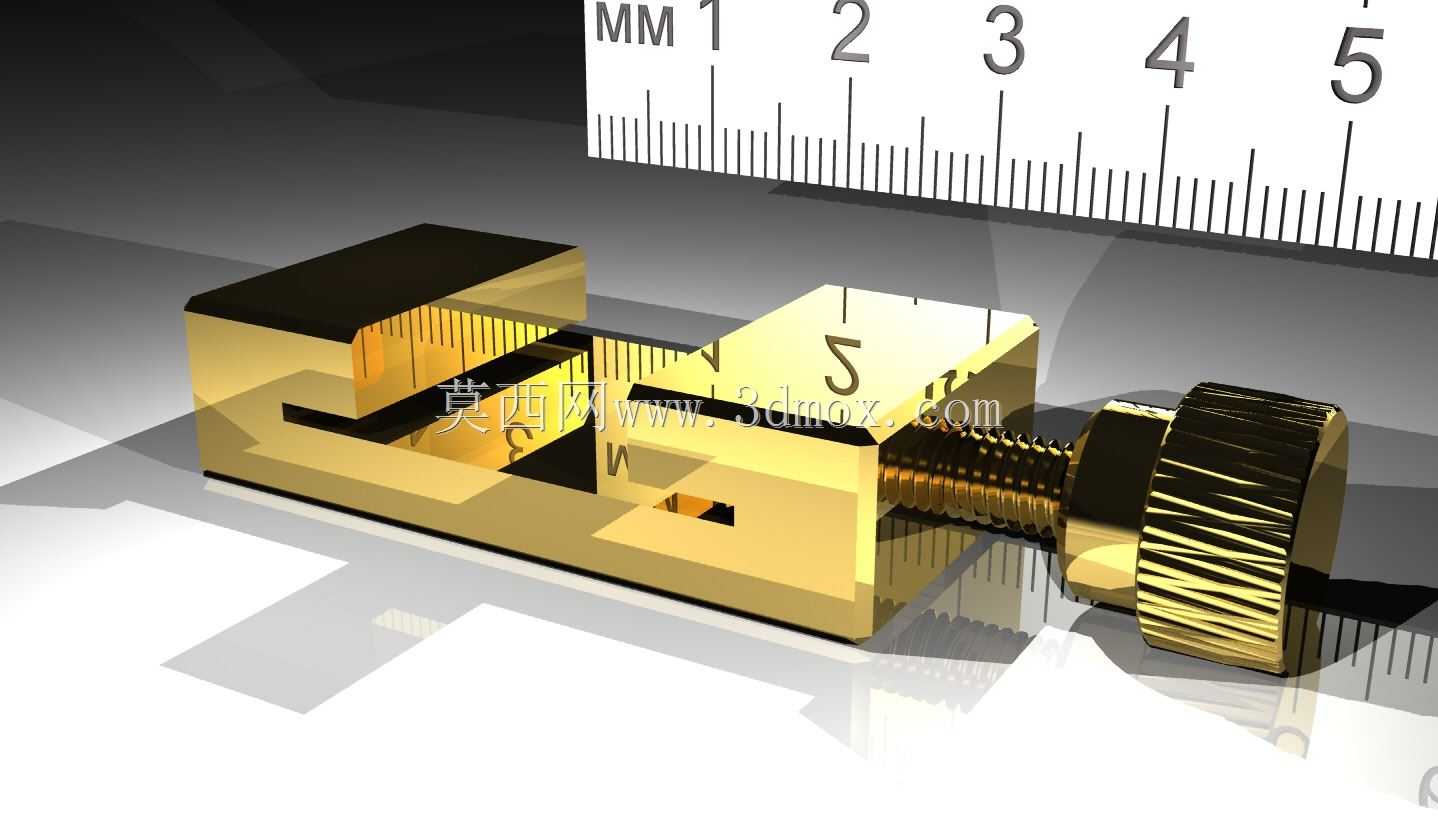

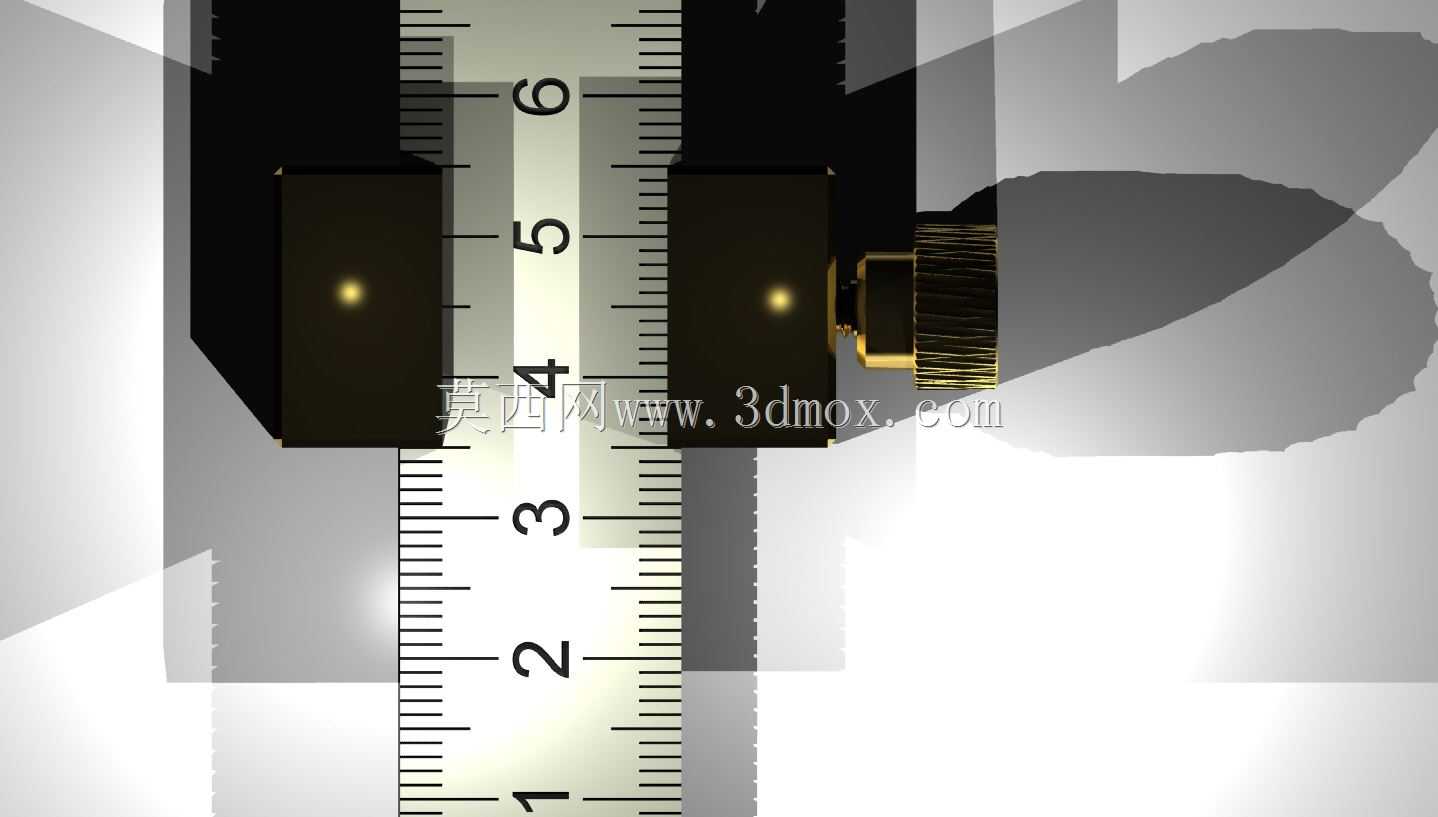

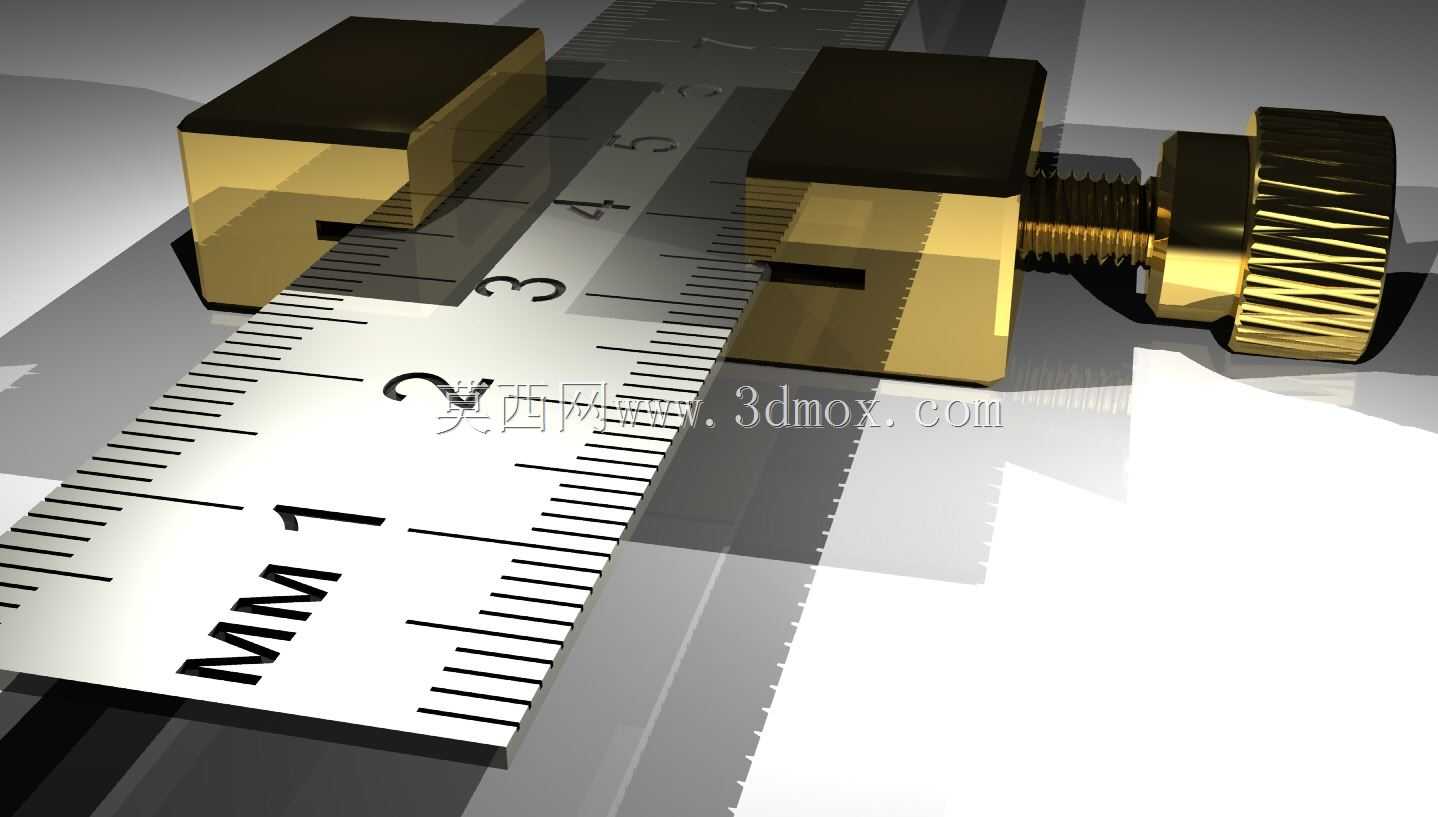

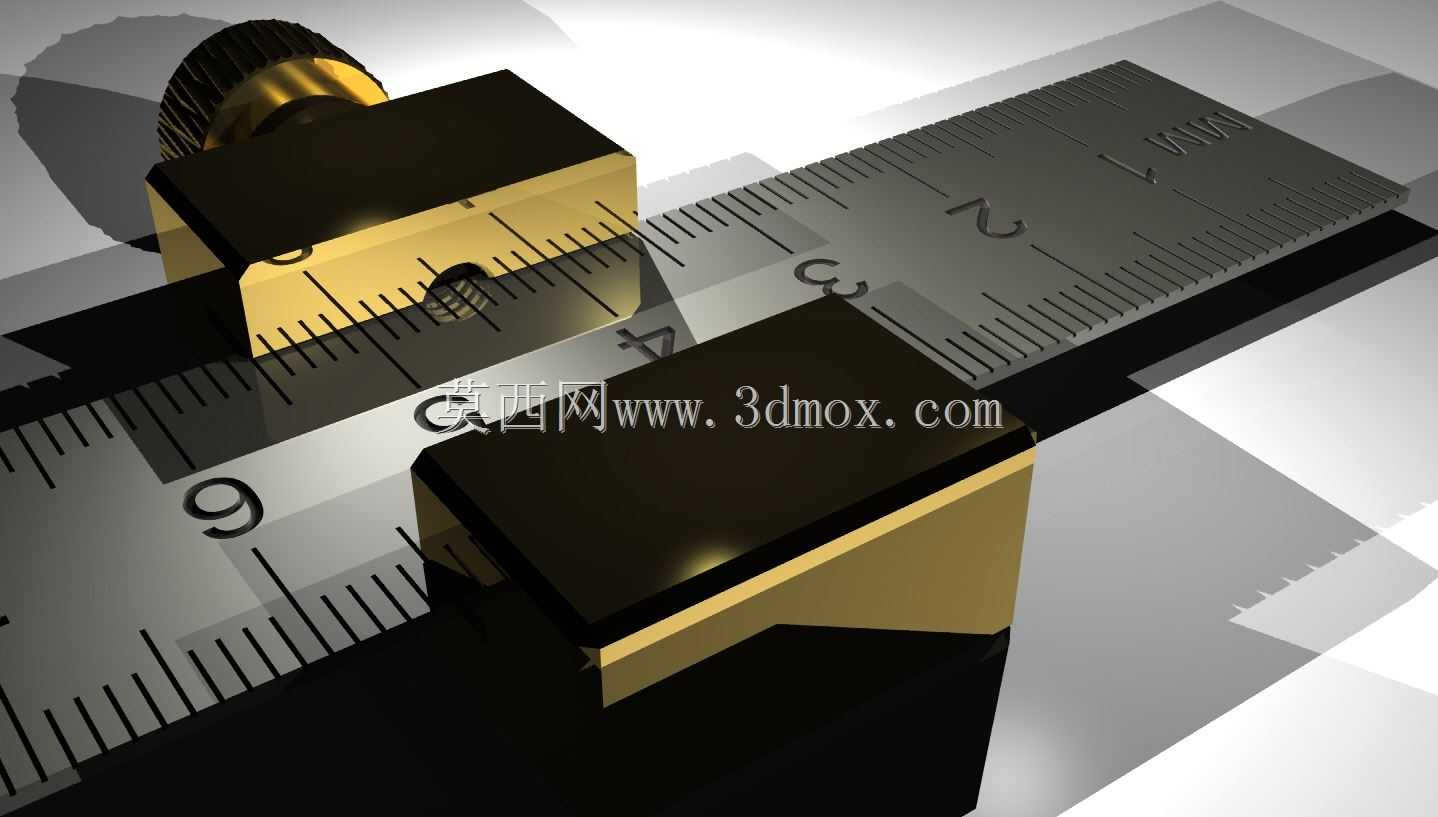

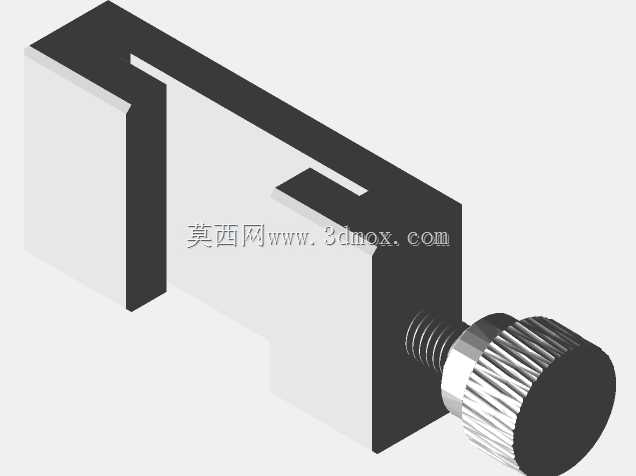

　　在日常机械加工划线、小尺寸工件批量检测、钳工台工位作业场景里，单靠钢直尺本身很难实现快速重复定位，手持对齐刻度的操作不仅效率偏低，多次测量的一致性也很难保证，标尺定位块就是针对这类痛点设计的配套辅具，直接卡装在钢直尺尺身上，为测量、划线作业提供固定的定位基准面。从结构设计来看，这款定位块采用分体式卡合结构，主体分为上下两个夹持面，上半部分集成了滚花锁紧旋钮，旋钮表面的直纹滚花完全适配手动拧紧的操作需求，不需要额外借助扳手等工具，就能快速调整定位块在尺身上的位置，锁紧后不会因为轻微磕碰、划线施力出现滑移。下半部分的定位基准面做了垂直于尺身的精度处理，基准面与尺身刻度面的垂直度控制在合理公差范围内，保证靠住工件端面时，不会因为基准面倾斜带来测量读数误差。定位块与尺身接触的卡槽做了适配常规钢直尺厚度的尺寸设计，卡槽内侧预留了微小的间隙余量，既能保证在尺身上滑动顺畅，不会出现卡滞，又能在锁紧旋钮拧紧后，通过上夹持面的微量形变压紧尺身表面，实现可靠固定，不会划伤尺身的刻度镀层。

　　从实际使用的场景出发，做批量小零件长度检测时，只需要将定位块调整到需要的刻度位置锁紧，把钢直尺零端贴住工件一侧端面，定位块的基准面靠住工件另一端，就能快速完成尺寸核对，不需要每次都对齐刻度线找位置，在钳工划线作业中，配合划针使用，定位块可以作为划线的靠挡，保证划出的线条与工件端面平行，或者快速定位多个相同尺寸的划线位置，比单用钢直尺加角尺的组合效率提升明显。设计过程中特意考虑了不同使用场景的磨损问题，定位块的基准面做了局部加厚处理，长期靠住工件、接触划针也不会因为磨损出现基准凹陷，锁紧旋钮的螺纹部分采用细牙螺纹设计，锁紧行程短，拧紧力矩不需要太大就能获得足够的锁紧力，避免长期大力拧紧导致螺纹滑牙，延长辅具的使用寿命。

　　安装边界上，这款定位块适配市面上常见的厚度1mm、宽度25mm的标准钢直尺，卡槽的开口尺寸做了0.2mm的正向公差，即使尺身有轻微的镀层厚度差异、长期使用产生的微小形变，也能顺利卡装，不需要对尺身做任何二次加工。定位块整体的外轮廓做了倒角处理，没有尖锐的棱角，避免工位操作时划伤操作人员的手部，锁紧旋钮的外径控制在12mm，手指拧动的时候有足够的接触面积，不会因为旋钮太小导致施力困难。在设备装配的现场调试环节，这款定位块也能发挥作用，比如调整小型零件的安装间隙时，可以把定位块调整到需要的间隙尺寸，直接卡在钢直尺上作为塞规的辅助定位，快速核对多个位置的间隙一致性，不需要反复用卡尺测量。

　　不同于专用的测量夹具，这款定位块不需要固定安装在工作台面上，完全随钢直尺移动使用，重量轻，携带方便，放在钳工工具盒里不会占用太多空间，和钢直尺配合后，能拓展普通钢直尺的使用场景，让原本只能做粗略测量的钢直尺，具备一定的批量快速检测、定位划线能力，对于小型加工门店、实训教学场景、设备维保现场的作业人员来说，是实用性很强的配套辅具。设计时没有采用复杂的结构，所有零件都可以通过常规的铣削、车削工艺加工完成，加工成本低，后期维护也很简单，如果锁紧力度下降，只需要稍微调整旋钮的螺纹配合长度就能恢复锁紧性能，不需要整体更换。定位块的夹持面没有做多余的装饰性结构，所有的外形设计都服务于功能需求，上半部分的凸起结构刚好容纳锁紧螺母的安装位置，下半部分的延伸基准面足够宽，靠住工件时不会因为接触面太小出现歪斜，即使是测量带圆弧面的小型工件，也能通过基准面的多点接触保证定位可靠。
