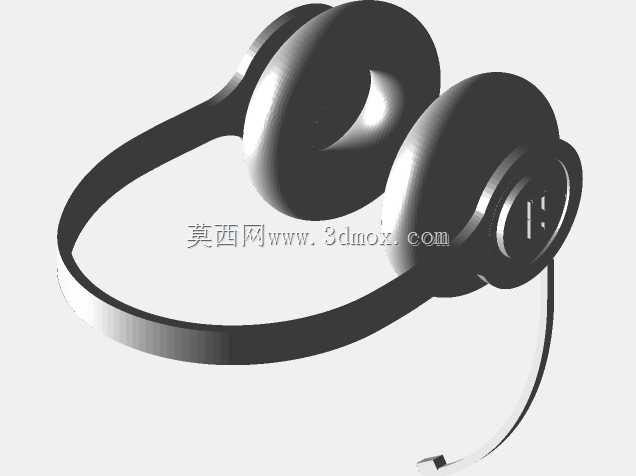

带麦克风头戴式音频输出设备结构建模

　　日常做消费电子结构建模时，这类带拾音模块的头戴式音频设备是很常见的建模对象，首先要理清它的实际使用场景：不管是桌面办公的远程会议、个人居家的影音娱乐，还是电竞场景下的实时语音沟通，这类设备都需要同时兼顾佩戴舒适度、声学输出效果与拾音清晰度，建模时不能只做外观曲面，要把各个部件的装配边界、活动自由度都考虑到位。先从头梁部分说起，这部分是整个设备的主要承载结构，建模时要先确定头梁的弧形曲率，这个曲率不是随便拉的，要匹配成年人头围的普遍尺寸，整体展开宽度控制在160mm到180mm之间，头梁内侧的软垫安装槽要预留3mm到5mm的深度，用来填充柔性缓冲材质，避免长时间佩戴压迫头顶。头梁和两侧耳罩的连接部分要做旋转铰接结构，这个铰接轴的转动角度要预留±15度的俯仰调节量，同时还要支持耳罩沿竖直方向10mm左右的伸缩余量，适配不同头型的佩戴贴合度，建模时要把铰接位的配合间隙留出来，单边0.2mm的间隙刚好能保证转动顺畅不卡滞，也不会出现松垮晃动的问题。再看耳罩部分，这部分是直接和用户耳部接触的结构，整体采用椭圆形腔体设计，长轴尺寸控制在100mm左右，短轴75mm，腔体深度30mm，刚好能罩住成年人的整个耳廓，避免压耳带来的不适感。

　　耳罩外侧的外壳要做圆润的曲面过渡，边缘倒R3的圆角，避免尖锐棱角磕碰，外壳内部要预留扬声器单元的安装位，常规40mm动圈单元的安装槽要做定位止口，保证扬声器装配后和耳罩前盖的同轴度偏差不超过0.5mm，避免声学相位偏差影响听感。耳罩内侧的软垫安装位要做一圈凸起的压边，方便软垫的卡装固定，软垫的厚度预留15mm，采用慢回弹材质的填充空间，建模时要把软垫的压缩变形量考虑进去，佩戴后软垫压缩5mm左右时，耳罩和面部的贴合压力控制在合适范围，不会出现漏音也不会夹脸。

　　然后是集成的麦克风部分，这个拾音杆从左侧耳罩下方延伸出来，杆身采用可弯曲定型的结构设计，建模时要把拾音杆的转动连接座做在耳罩下沿，支持拾音杆上下0到120度的转动调节，不用的时候可以向上转动贴到头梁侧面收纳。拾音杆的长度控制在120mm左右，末端的拾音咪头位置刚好能对准用户嘴角20mm到30mm的位置，这个距离是拾音效果最佳的区间，既能清晰收录人声，又能减少环境杂音的录入。拾音咪头的安装位要做防风棉的预留槽，深度2mm，用来固定海绵防风罩，减少呼吸气流带来的喷麦问题。

　　走线部分的建模也不能忽略，头梁内部要预留走线槽，宽度4mm，深度3mm，用来布置两侧扬声器和麦克风的连接导线，导线从铰接轴的中心孔位穿过，避免转动结构夹线、磨线，提升长期使用的可靠性。整个模型的曲面建模要注意连续性，头梁和耳罩外壳的曲面都要做到G2连续，避免出现曲面棱线影响外观质感，各个部件的分模线位置要设置在不直接接触皮肤、视觉上不显眼的位置，比如耳罩外壳和内圈的结合缝设在侧面，头梁的装饰盖接缝设在头梁外侧顶部，既方便生产装配，也不会影响佩戴体验和外观整洁度。建模过程中还要考虑实际生产的工艺可行性，所有塑料外壳的壁厚都控制在2mm左右，均匀壁厚避免注塑时出现缩痕、翘曲，加强筋的厚度不超过壁厚的0.6倍，筋位高度不超过壁厚的3倍，避免表面出现缩印。各个装配卡扣的位置要均匀分布，卡扣的配合量控制在0.3mm，既保证装配牢固度，也方便后期拆卸维修。
