自定义尺寸苹果智能手机外观结构三维数模

　　做消费电子结构设计的同行大多有体会，刚入行练手时找现成的参考数模总容易遇到尺寸和实际产品偏差大、特征缺失的问题，这款自定义尺寸的iPhone外观结构数模，刚好可以作为结构练习、周边配件设计的参考载体。日常工作里，不管是做手机保护壳的前期结构适配验证、手机支架的夹持边界校核，还是做桌面数码陈列道具的空间匹配，都需要一个特征完整、尺寸逻辑自洽的手机本体数模作为装配基准，要是直接拿扫描的点云数据来用，不仅文件体量太大拖慢装配运行速度，很多圆角、摄像头凸台的细节特征还容易出现破面，放到工装里做干涉检查的时候经常报错，反而拖慢设计进度。

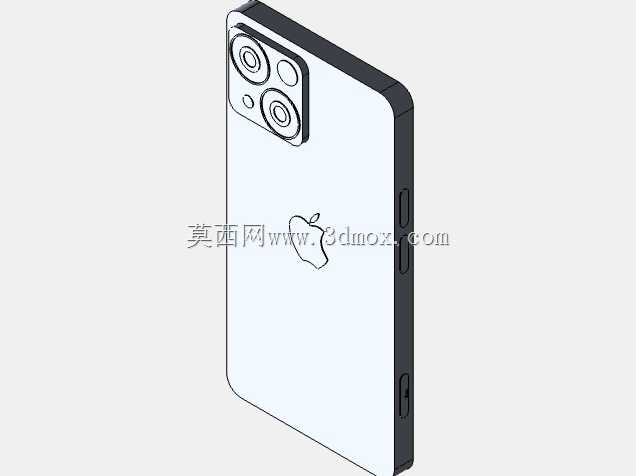

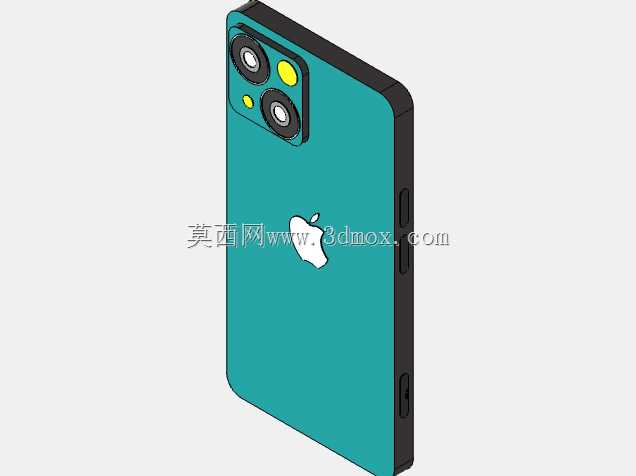

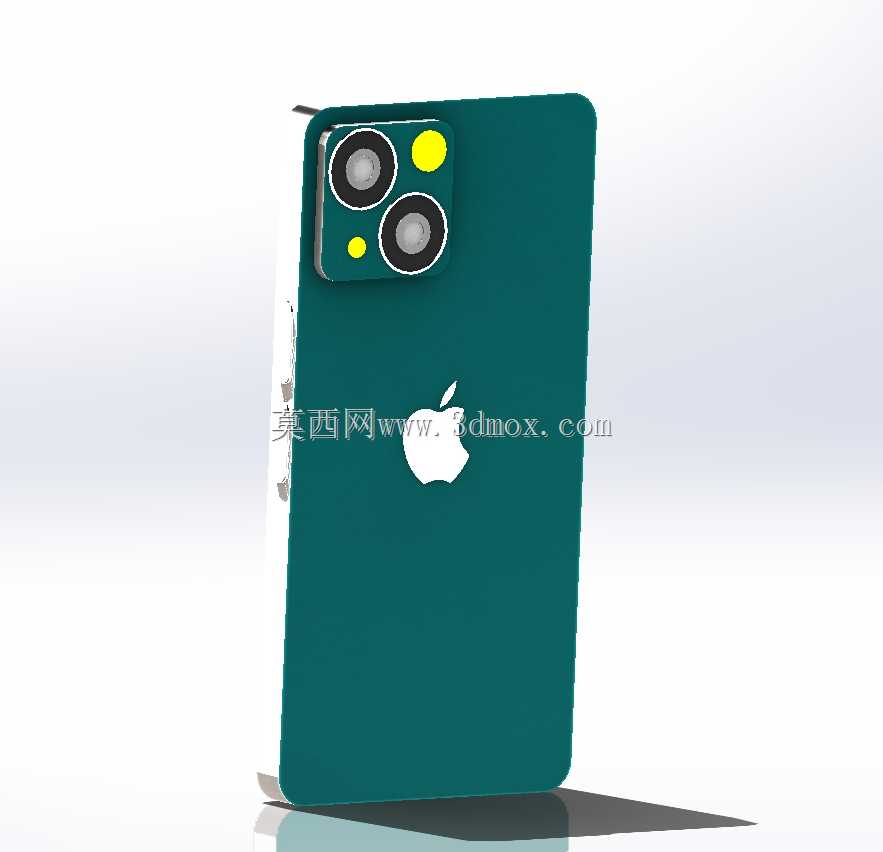

　　这款数模在设计的时候，没有完全照搬某一代量产机型的精确尺寸，而是按照常规直板智能手机的人机握持逻辑设定整体尺寸边界，整机厚度控制在符合日常握持手感的区间，侧边的按键凸起高度、中框的圆弧过渡半径都按照实际量产机型的常规参数做了还原，不会出现按键凸台过高导致装配保护壳时出现干涉、或者中框圆角过小导致握持硌手的不符合实际使用逻辑的问题。从结构特征来看，背部的摄像头模组区域做了完整的凸台抬升，每个镜头圈的凸起高度、闪光灯的位置都和常规多摄iPhone的布局逻辑一致，在做保护壳镜头开孔位置的适配练习时，可以直接用这个数模做贴合间隙的校核，不用再单独搭建摄像头区域的凸台特征。

　　机身背部的品牌标识区域做了下沉式的特征处理，和实际机型的logo装配逻辑匹配，要是做带logo凹槽的定制手机壳设计，也能直接参考这个特征的深度和位置尺寸。中框部分的侧边按键分布、底部的出声孔开槽区域、SIM卡托的位置都做了符合实际使用逻辑的布局，没有出现按键位置偏移、开孔区域和内部结构冲突的问题，在做周边配件的结构设计时，可以直接把这个数模作为固定基准件导入装配体，不用再额外修正基准件的特征错误。

　　很多新手在练习消费电子结构建模的时候，容易忽略安装边界的尺寸控制，比如摄像头凸台的高度如果和实际偏差超过0.3mm，做出来的保护壳就会出现镜头区域顶膜或者开孔间隙过大漏灰的问题，这款数模在设定这些配合尺寸的时候，都留了符合行业常规的装配公差余量，凸台和背板的过渡圆角也做了顺滑处理，不会出现直角转折导致的应力集中问题，不管是用来做结构建模的特征练习，还是作为周边产品设计的适配基准，都能满足日常的设计使用需求。另外在做数码产品的陈列展示、展会展台的道具设计时，也可以直接调用这个数模做空间布局的参考，不用再从零开始搭建手机的基础外观，能省下不少基础特征建模的时间，把更多精力放到道具本身的结构优化上。要注意的是，这款数模是按照自定义的合理尺寸搭建的，更适合用来做结构练习、周边配件的通用适配参考，如果需要对应某一特定量产机型的精确开模数据，还是需要拿到官方的精确尺寸图纸做校核，但对于日常的设计练习、非开模级的方案验证来说，这个数模的特征完整度和尺寸合理性完全够用，不会出现明显的结构逻辑错误。
