折叠式四旋翼低空航拍飞行器结构设计

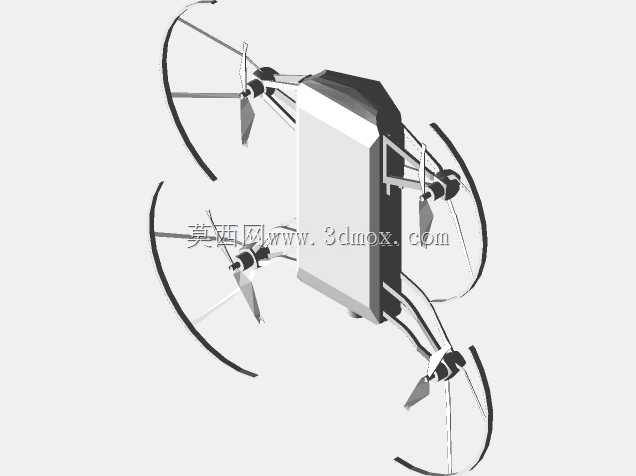

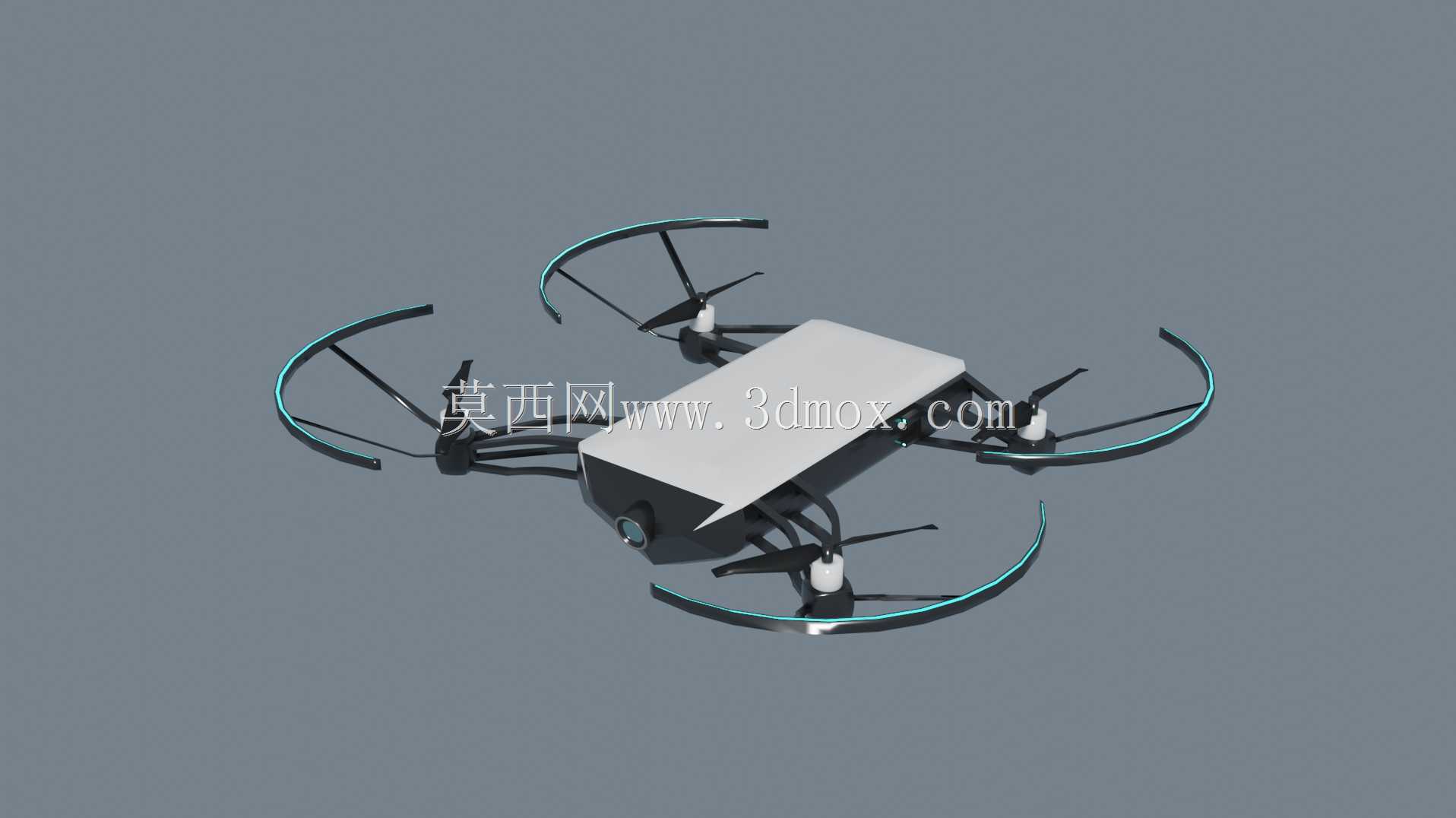

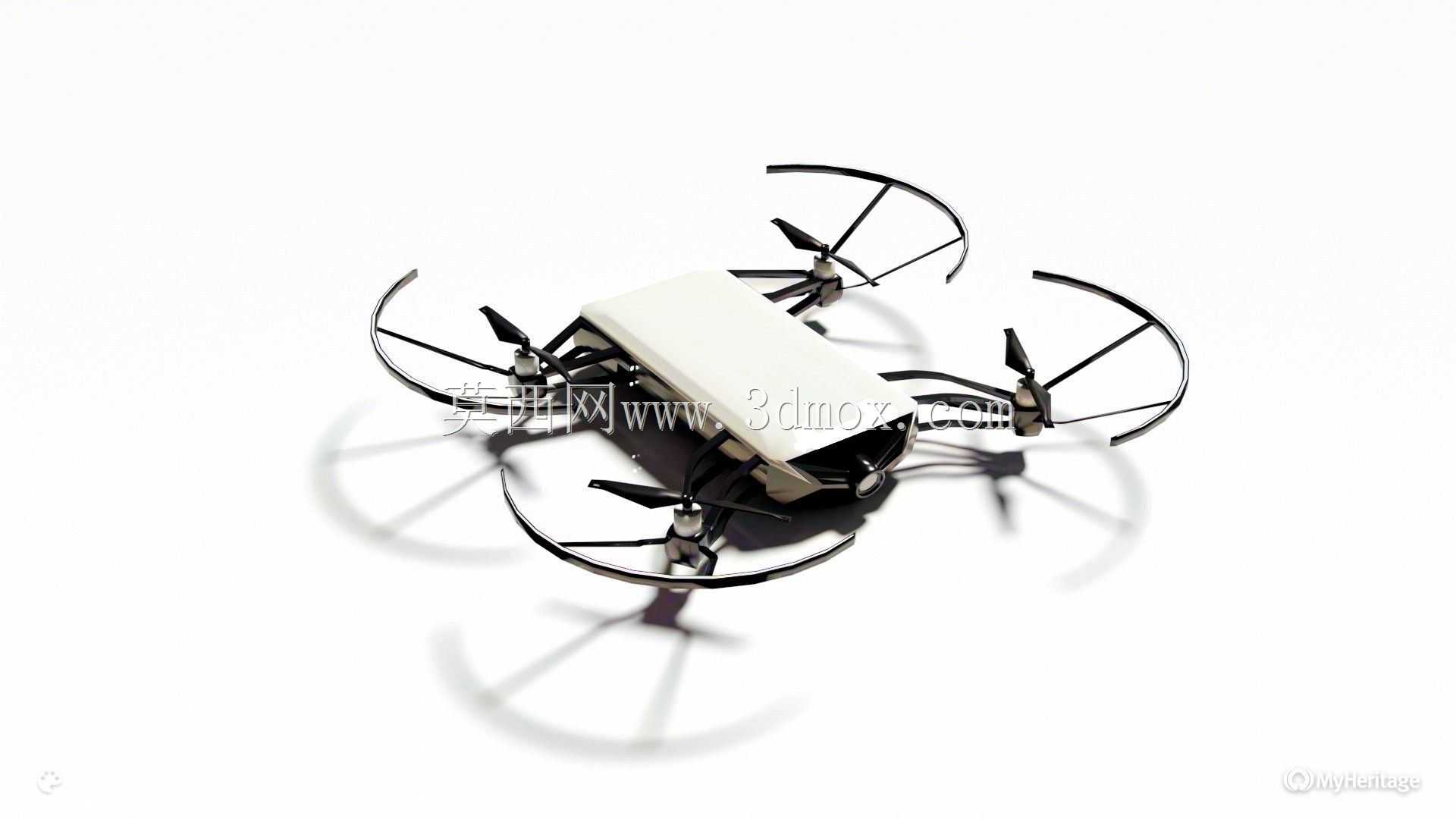

　　机臂部分采用折叠式铰接结构，铰接位置设置在机身侧方的承力凸台上，折叠后机臂可贴合机身侧面轮廓，收纳状态下整体占用空间仅为展开状态的40%左右，能轻松放入常规尺寸的设备背包，解决了传统固定机臂无人机携带时需要额外配置防护箱、转场不便的问题。机身主体采用一体化流线型壳体设计，壳体曲面从机头位置的航电舱平滑过渡到机尾的电池舱，没有突兀的直角凸起，飞行过程中能有效降低迎风面的空气紊流，减少风阻对飞行稳定性的干扰，尤其是在3-4级侧风环境下作业时，流线型壳体能降低侧风对机身的侧向推力，减少飞控系统的姿态补偿负荷。这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常应用场景覆盖小范围场地测绘、户外素材采集、轻量载荷巡检等场景，区别于大载重工业级无人机，该机型更侧重便携性与低空机动灵活性，适合单人携带快速部署的作业场景。从结构布局来看，采用对称式X型机臂布局，四个旋翼支点分布在机身对角延伸的机臂末端，这种布局的优势在于旋翼升力分布均匀，飞行姿态调整时的力矩输出更线性，飞控系统的姿态解算逻辑更简洁，能有效降低悬停状态下的姿态修正频率，减少不必要的动力损耗。

　　机头位置预留了模块化载荷安装位，安装接口采用标准快拆结构，可根据作业需求更换可见光摄像头、红外测温模块等不同功能的载荷，接口内部集成了供电与数据传输触点，更换载荷时无需额外接线，能缩短作业前的准备时间。动力系统的安装座设置在机臂末端，每个安装座都预留了电机固定孔位与电调安装腔，电调内置在机臂内部的空腔中，既可以利用机臂壳体进行被动散热，也能避免电调外露在飞行过程中被杂物剐蹭损坏。旋翼采用折叠式桨叶设计，桨叶根部通过铰接轴与电机输出轴上的桨夹连接，停机状态下桨叶可自然下垂贴合机臂，进一步缩小收纳尺寸，桨叶的翼型经过低速气动优化，在电机转速处于中低区间时就能提供足够的升力，适合低空低速作业时的动力输出需求。

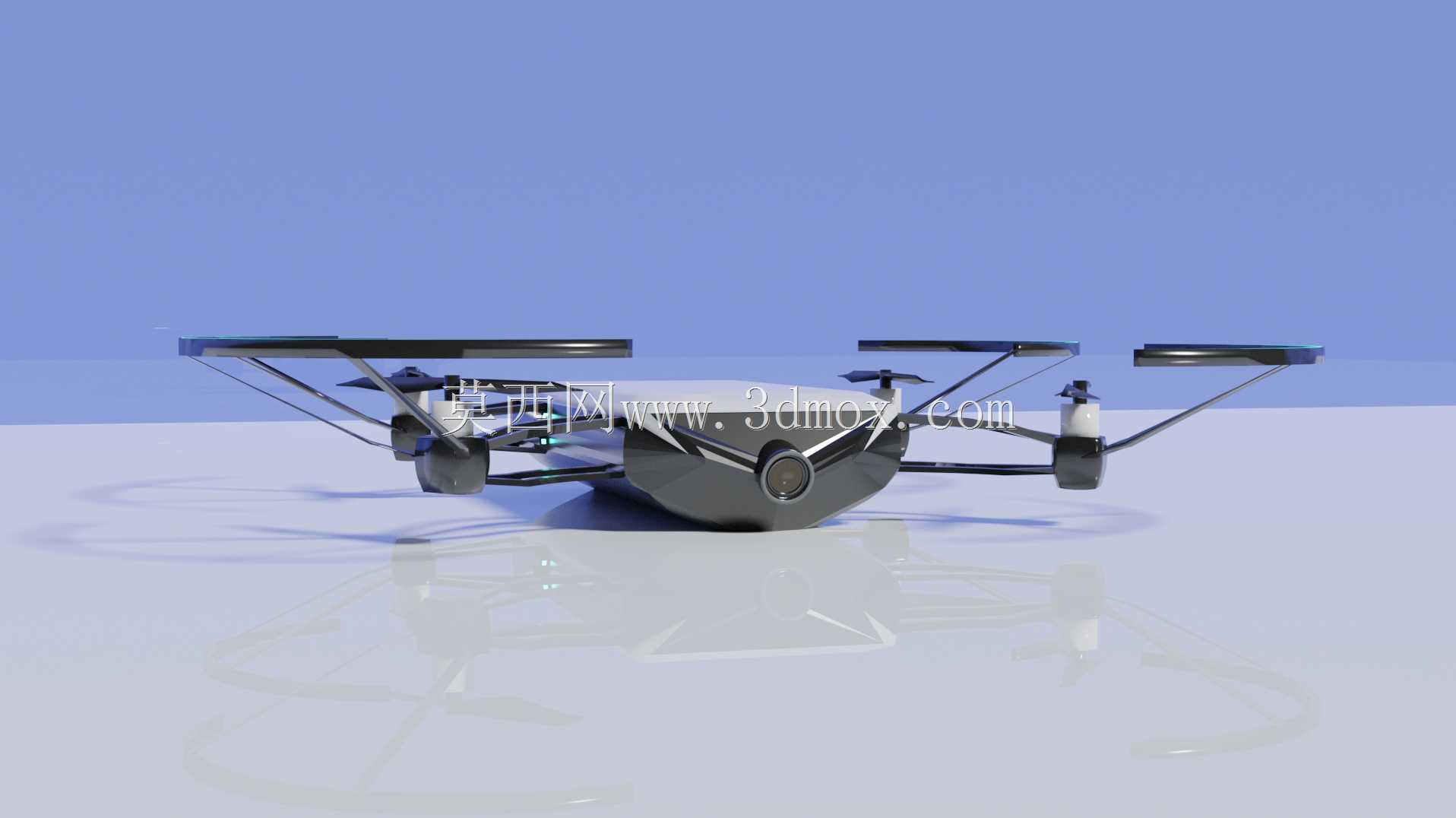

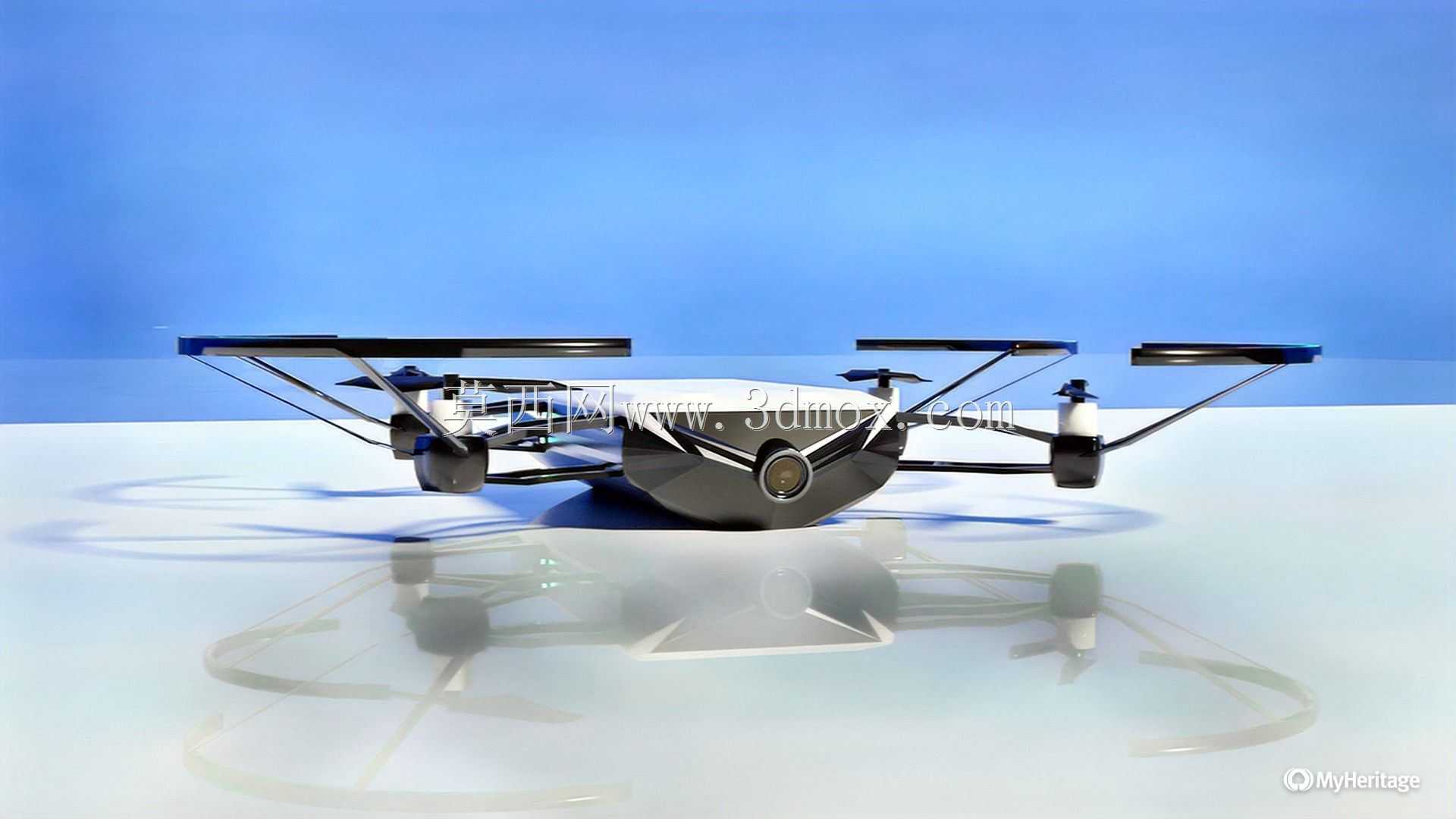

　　起落部分没有采用额外的外置起落架，而是利用机臂下方的弧形凸起作为着陆支撑点，这种设计省去了单独的起落架结构，减轻了整机自重，同时支撑点的位置分布在四个机臂下方，着陆时四个支撑点同时接触地面，能保证机身放置的稳定性，避免着陆时侧翻。机身内部的舱室采用分层布局，上层为飞控板、GPS模块等航电设备的安装舱，安装位置靠近机身重心点，能减少飞行过程中机体振动对航电传感器的干扰；下层为电池舱，电池采用抽拉式安装结构，舱门设置在机身尾部，更换电池时无需拆解机身壳体，能快速完成能源补给，适配连续作业的需求。

　　整机的结构受力路径经过优化，机臂与机身连接的铰接位置是主要受力点，该位置内置了金属衬套，分散机臂传递过来的升力载荷，避免长期使用后塑料壳体出现应力开裂的问题；机身壳体的加强筋设置在舱室内部，沿着受力方向分布，在不增加壳体壁厚的前提下提升整体结构强度，控制整机自重。从安装边界来看，展开状态下旋翼旋转形成的圆周直径控制在350毫米范围内，适合在狭窄空间内穿行作业，比如厂房内部的设备巡检、林间的近景拍摄等场景，不会因为旋翼尺寸过大出现剐蹭障碍物的问题；收纳状态下整体尺寸不超过20015080毫米，和普通单反相机的机身尺寸接近，单人携带时不会造成额外的负重负担。在细节设计上，机身表面没有多余的外置天线，通讯天线集成在机臂内部的非金属壳体区域，既保证了信号传输的稳定性，也避免天线外露在飞行过程中被障碍物勾挂；机头位置的载荷舱预留了散热孔，能将航电设备与载荷工作时产生的热量及时排出，避免长时间飞行时舱内温度过高影响设备运行稳定性。
