适配DJI O4 Pro的2.5英寸FPV穿越机结构

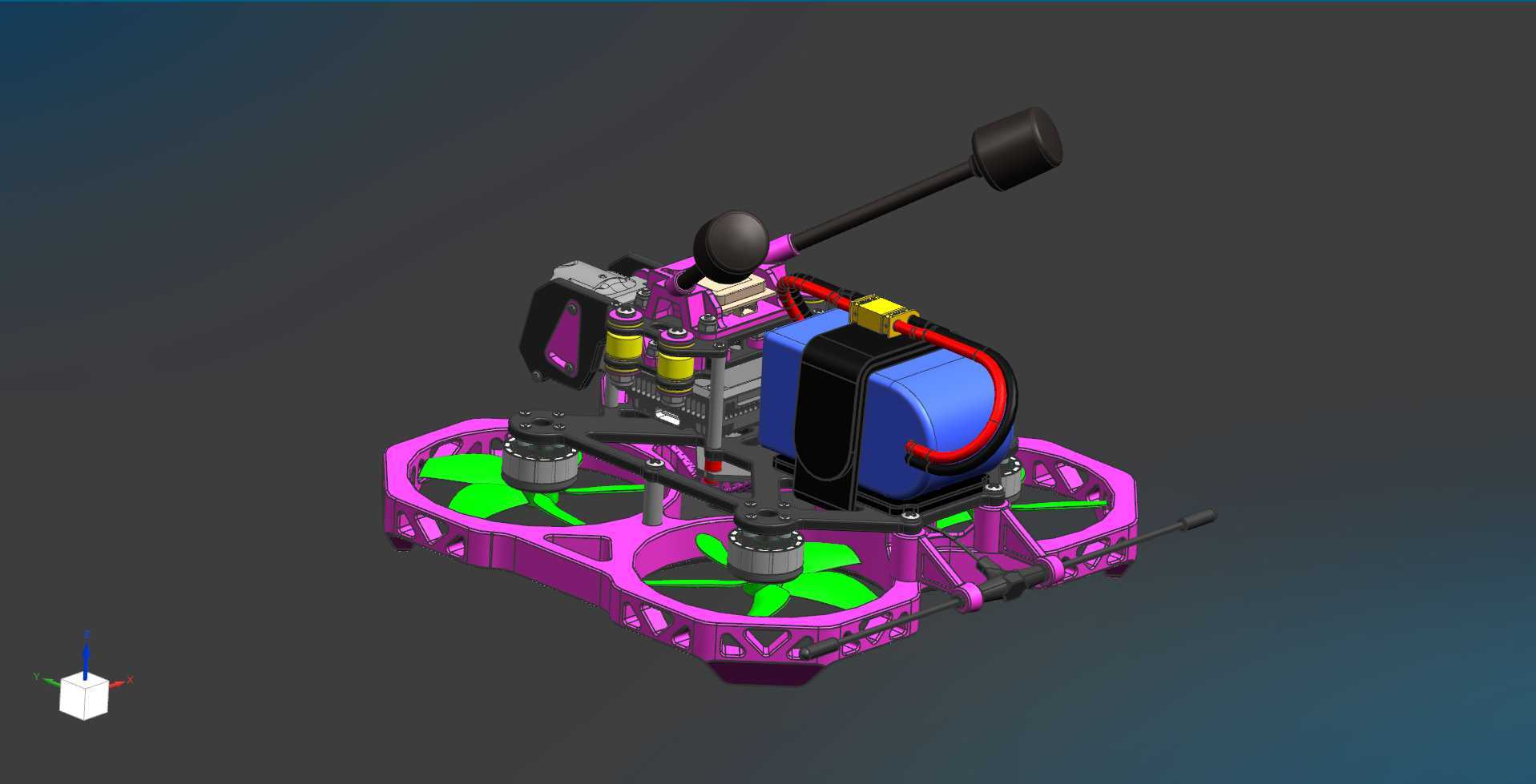

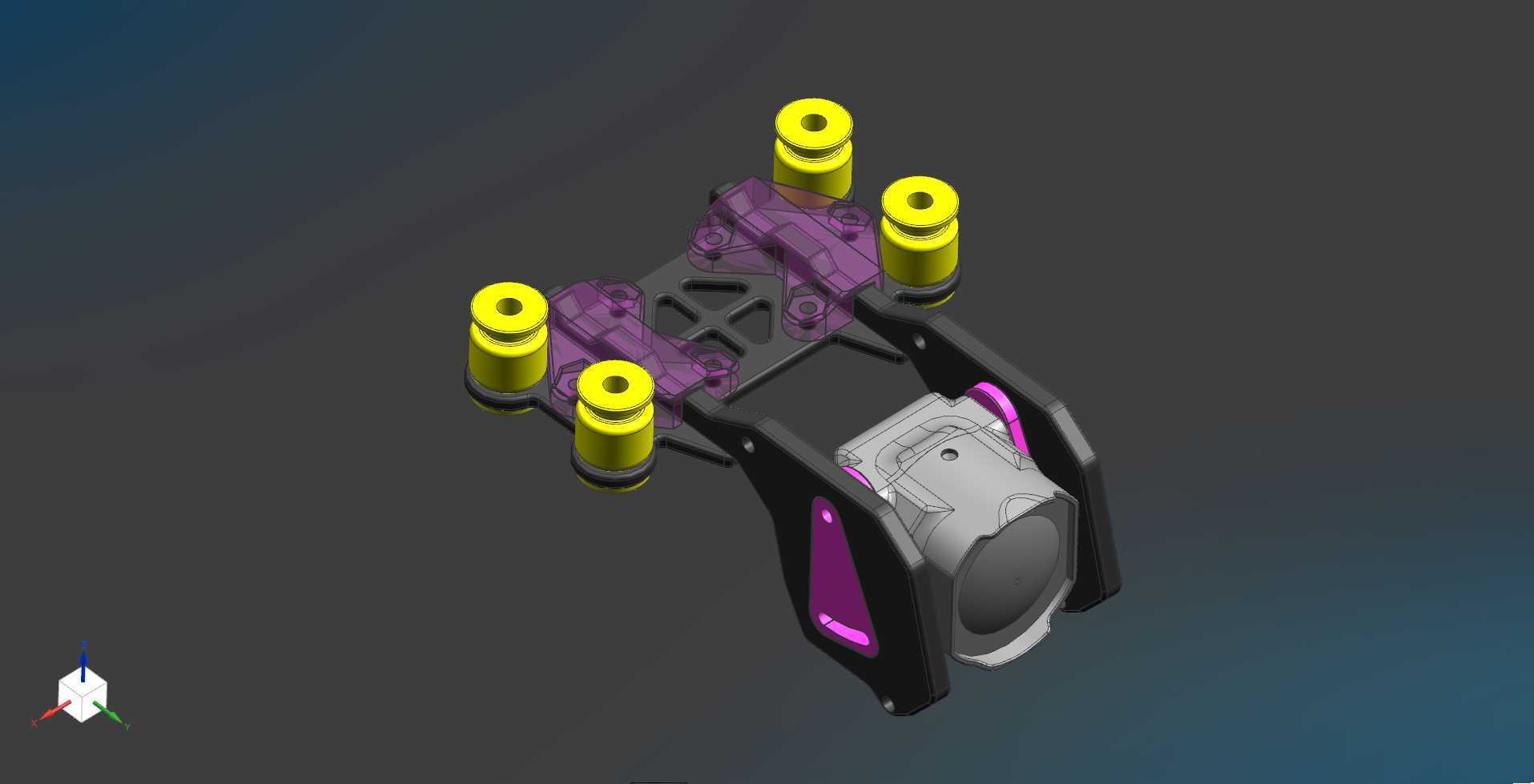

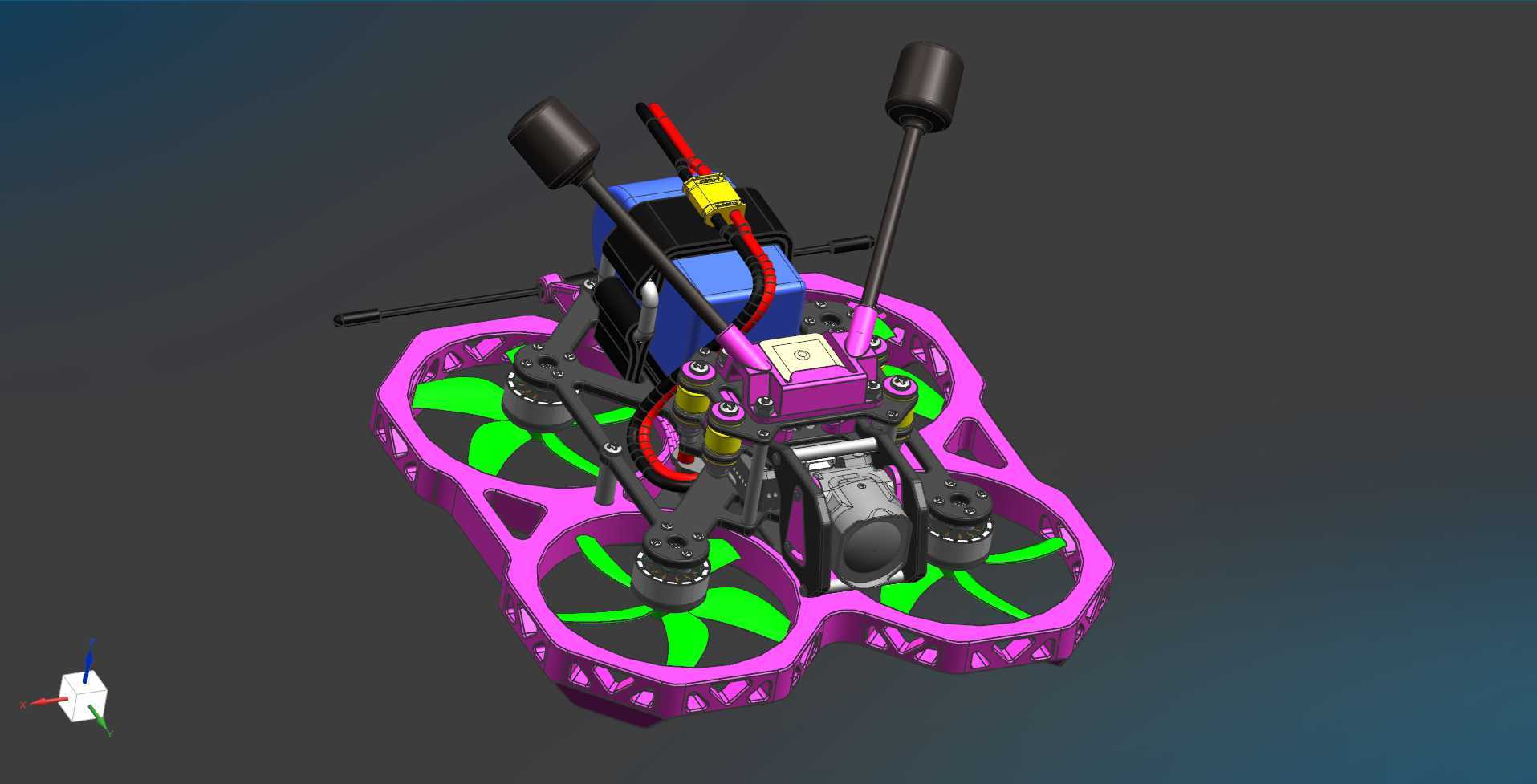

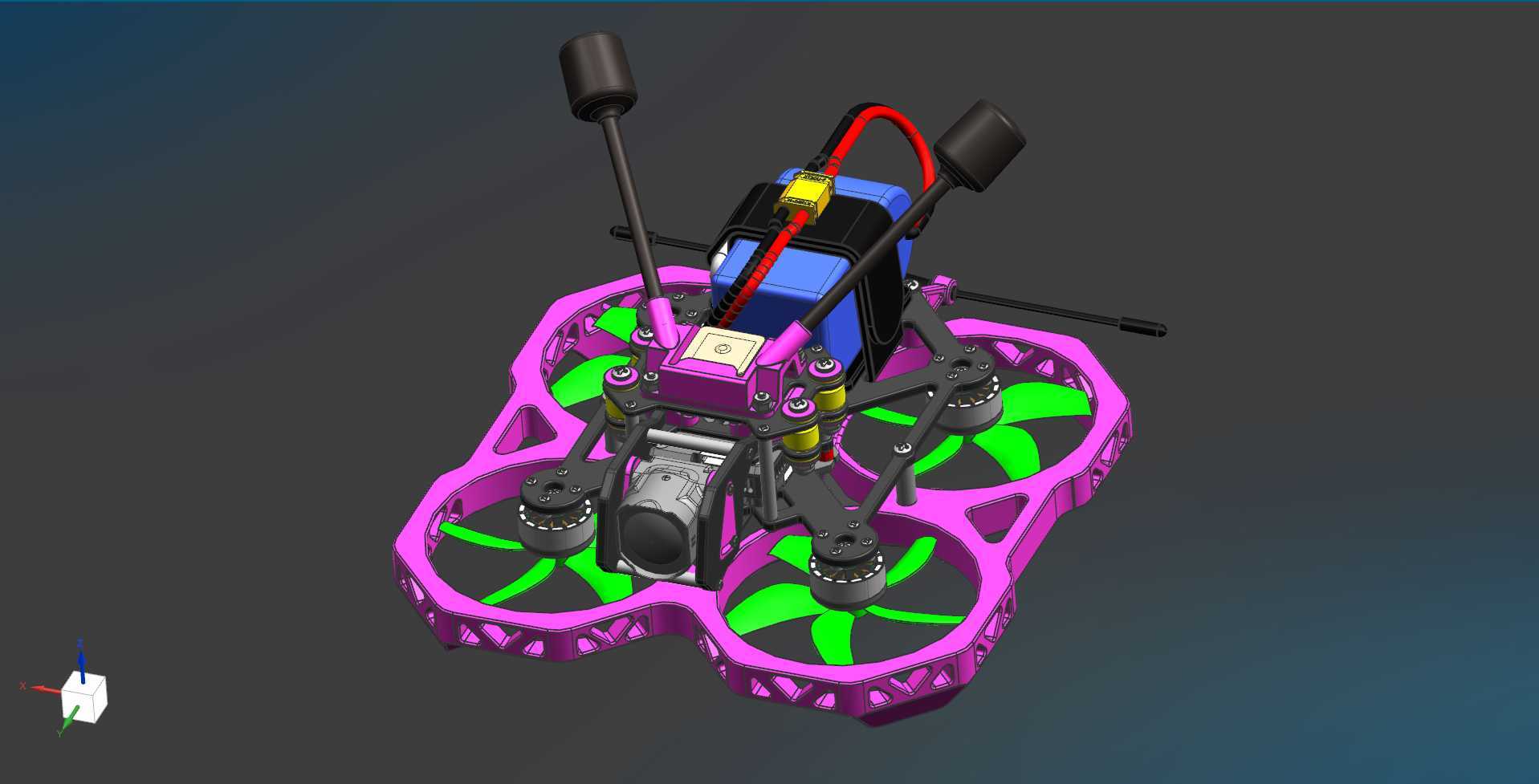

　　动力系统匹配2.5英寸三叶螺旋桨，护圈与桨叶之间预留了均匀的安全间隙，既不会因为间隙过大增加整机风阻，也不会因为间隙过小导致桨叶转动时剐蹭护圈产生振动，四个电机座采用下沉式安装设计，电机固定孔位适配主流1103、1204级别微型无刷电机，安装端面做了平面度处理，保证电机安装后轴线垂直于机架平面，避免出现动力输出偏斜导致的飞行姿态偏移。图传与相机安装位专门针对DJI O4 Pro图传系统做了适配，安装座预留了对应接口的走线槽位，同时集成了减震挂钩结构，减震结构采用多组硅胶减震球组合，能够过滤飞行过程中电机转动产生的高频振动，避免画面出现果冻效应，不需要额外挂载笨重的运动相机，直接将图传相机固定在预设安装位即可完成组装，大幅降低了整机的起飞重量。这套涵道式FPV机架结构，核心定位是室内及狭小空间的高清航拍作业场景，区别于常规竞速类穿越机的高机动取向，整体设计围绕影像拍摄的稳定性、空间通过性以及配套图传系统的适配性展开。机架主体采用镂空式一体护圈结构，护圈边缘做了圆弧过渡处理，既能够在碰撞障碍物时保护桨叶不受损，也能避免桨叶剐蹭到周边人员或物体，适配室内作业时复杂的障碍物环境，比如厂房内部管线巡检、室内场馆活动拍摄、狭小空间搜救探查这类场景下，不需要担心轻微碰撞导致设备炸机损坏。

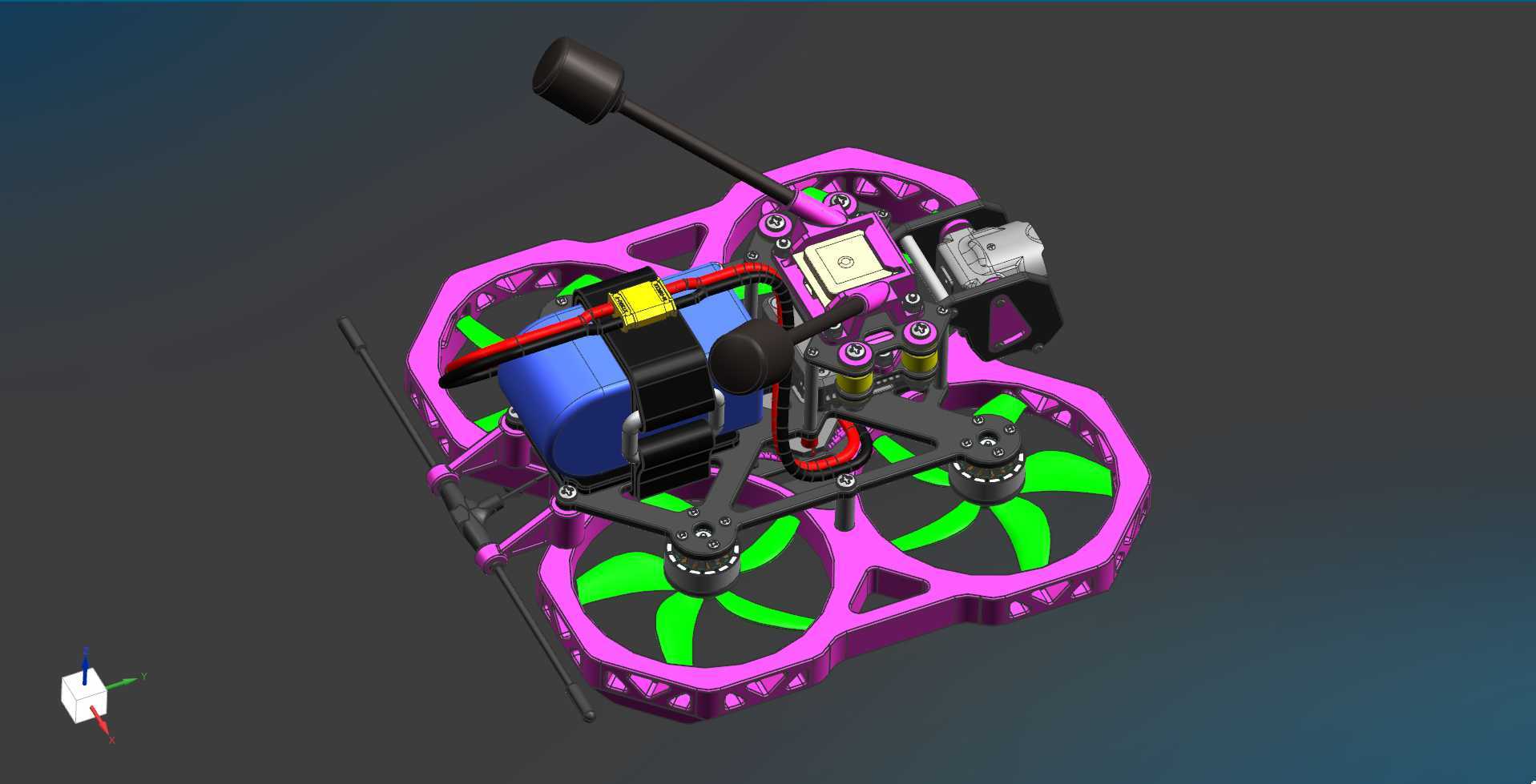

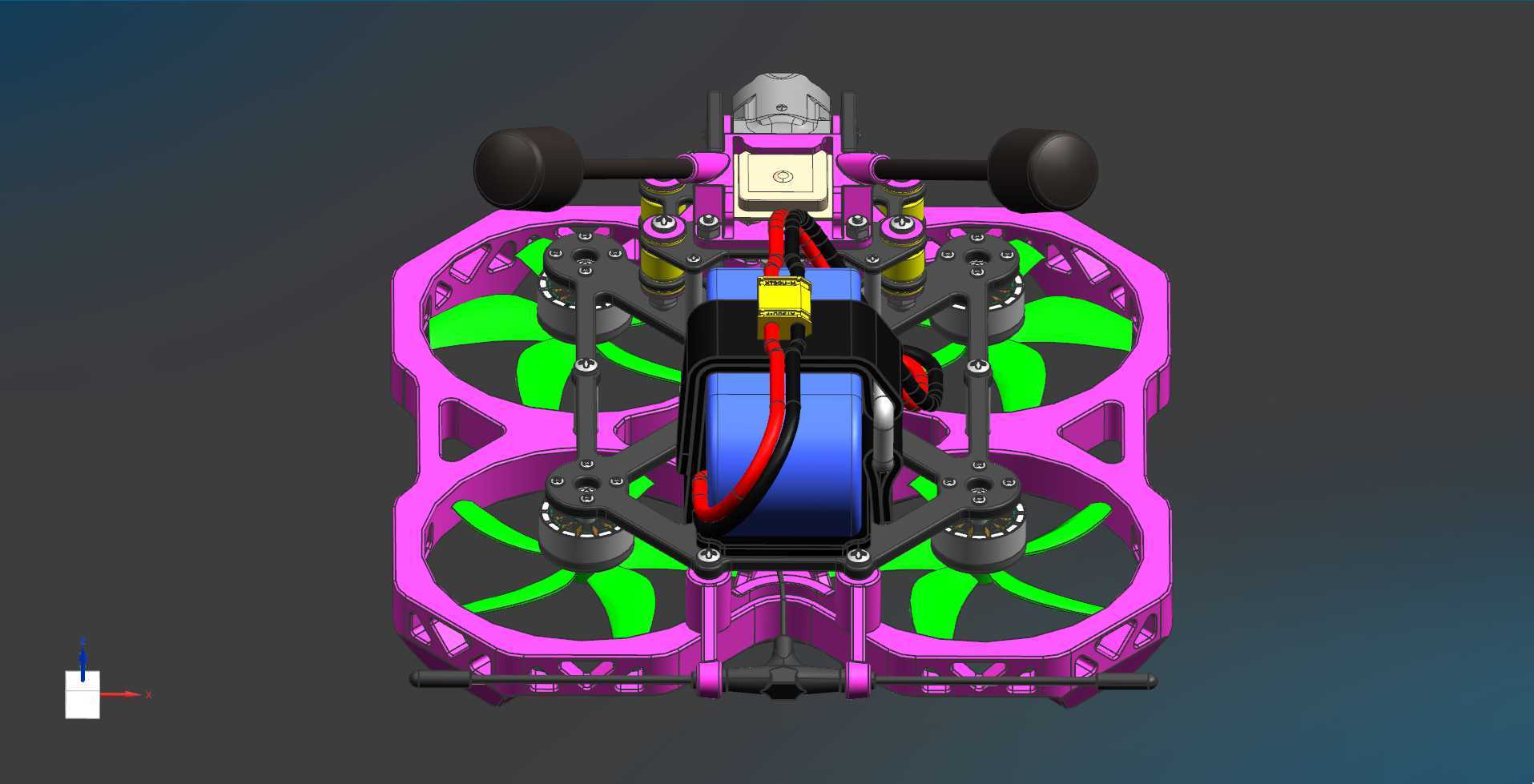

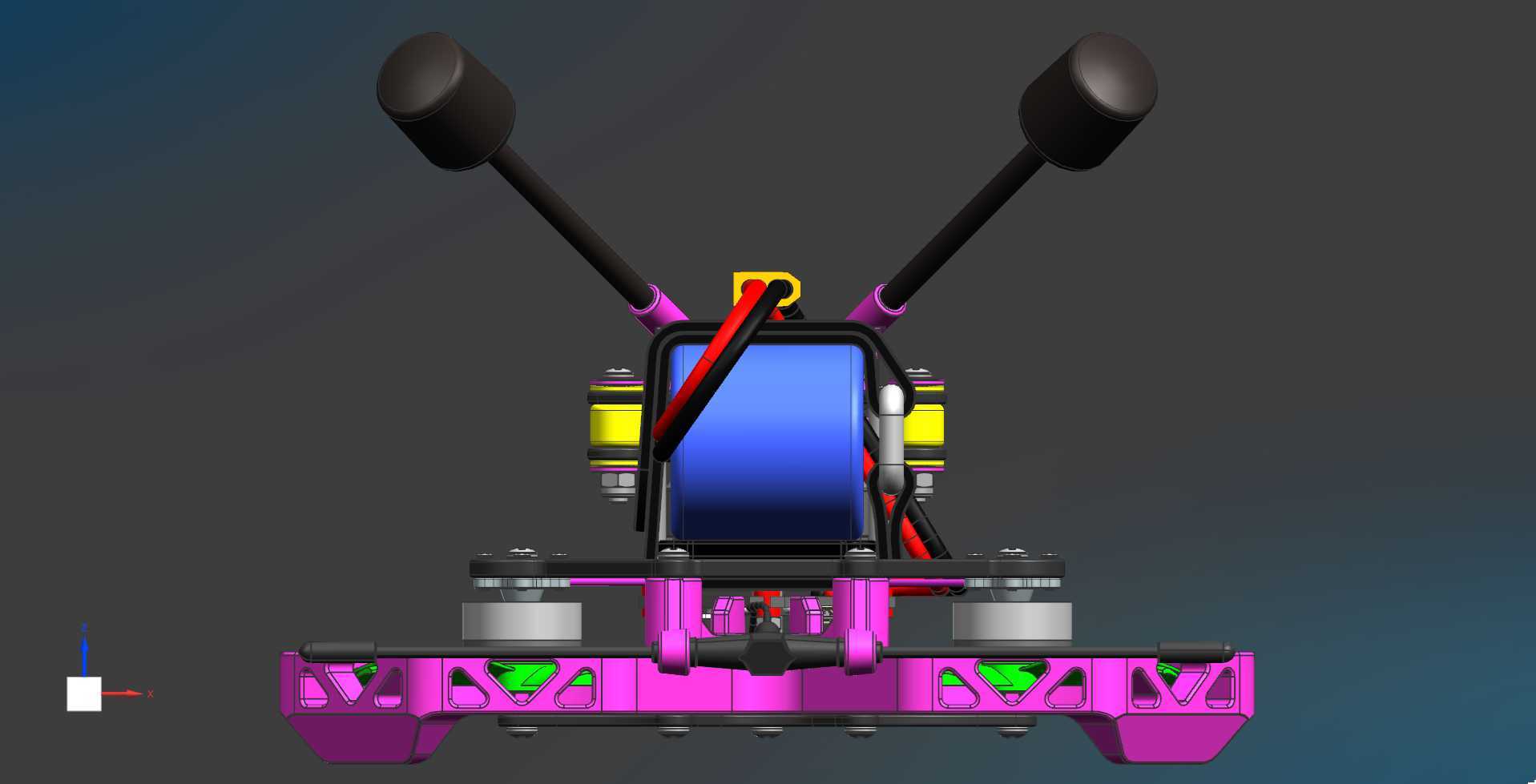

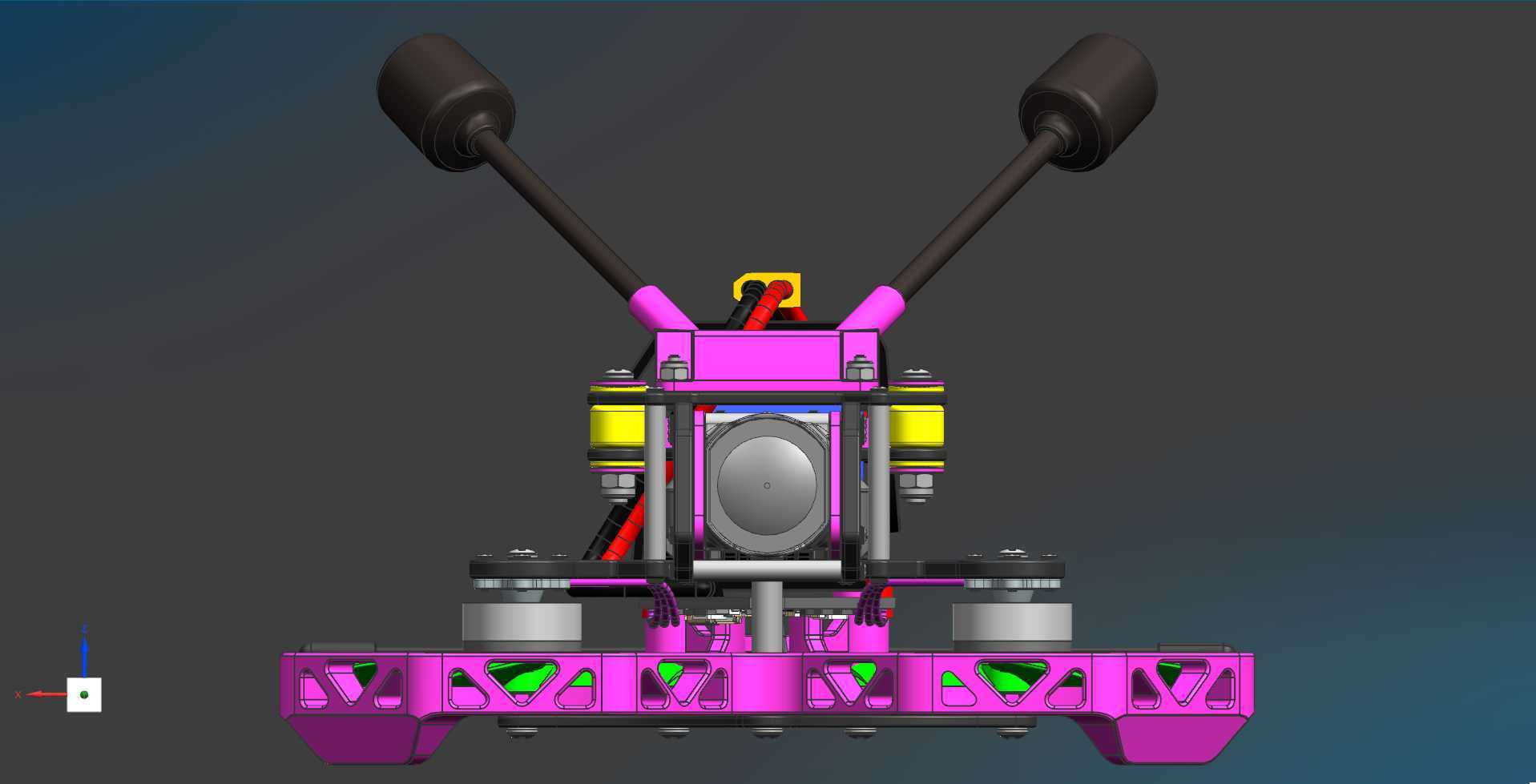

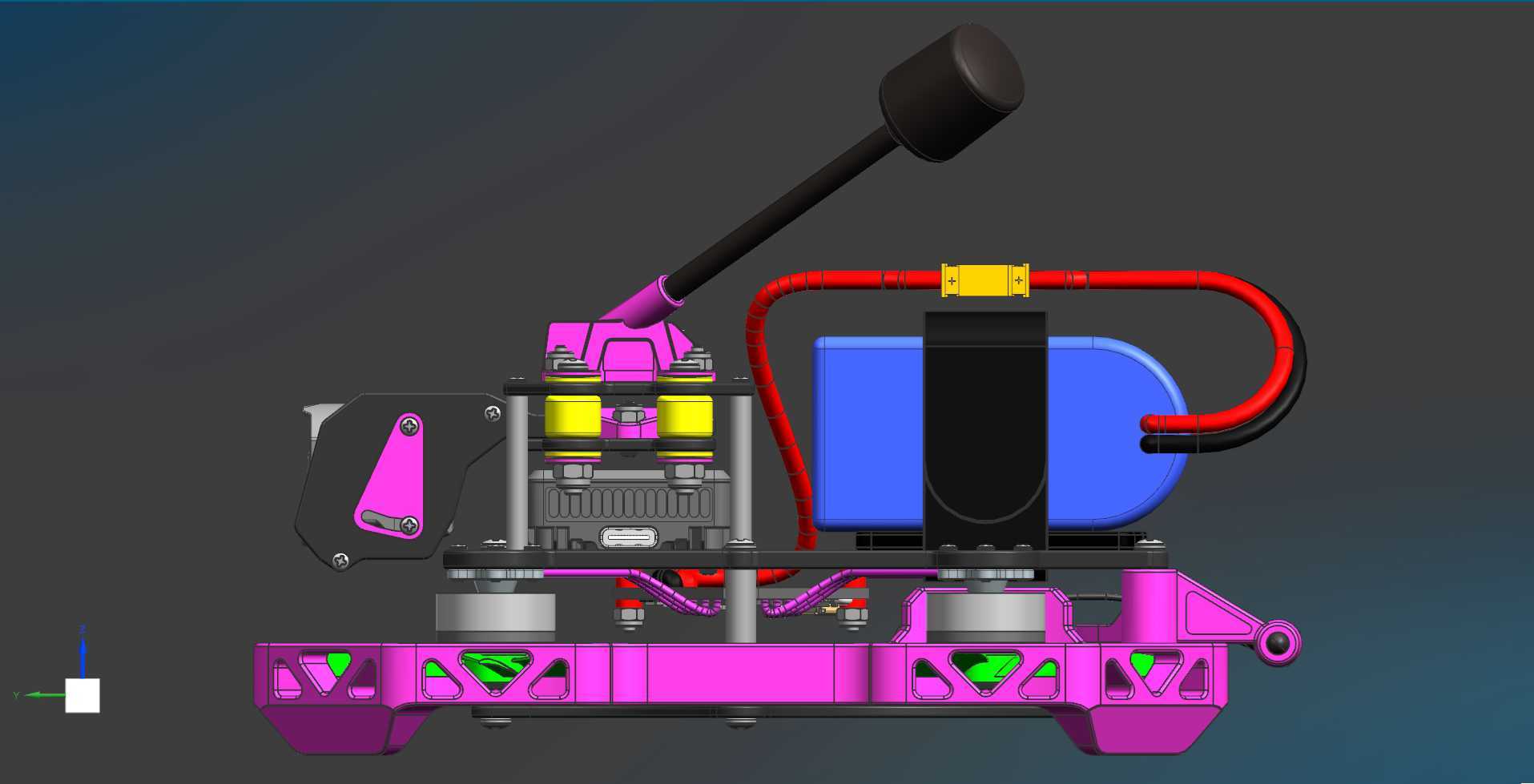

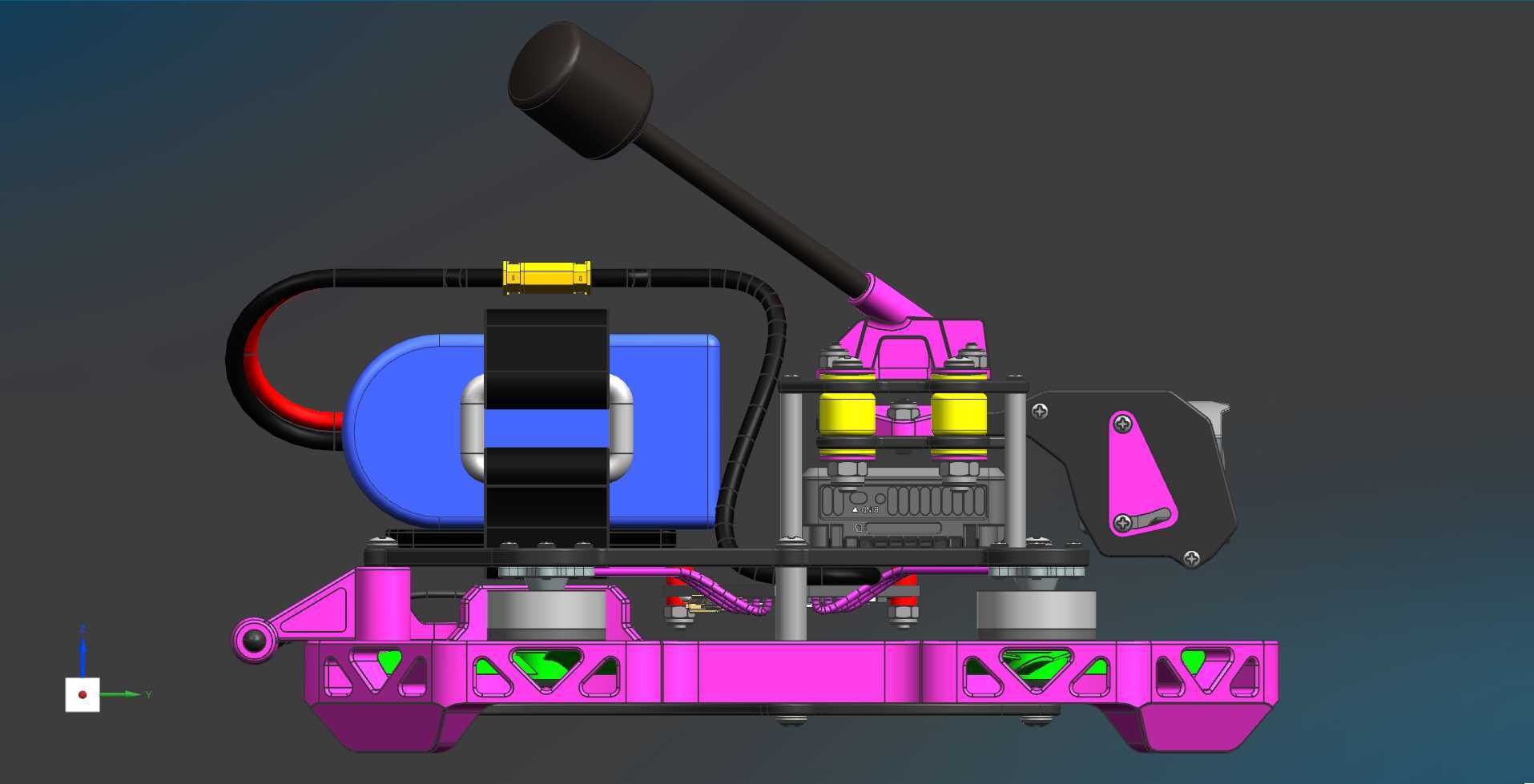

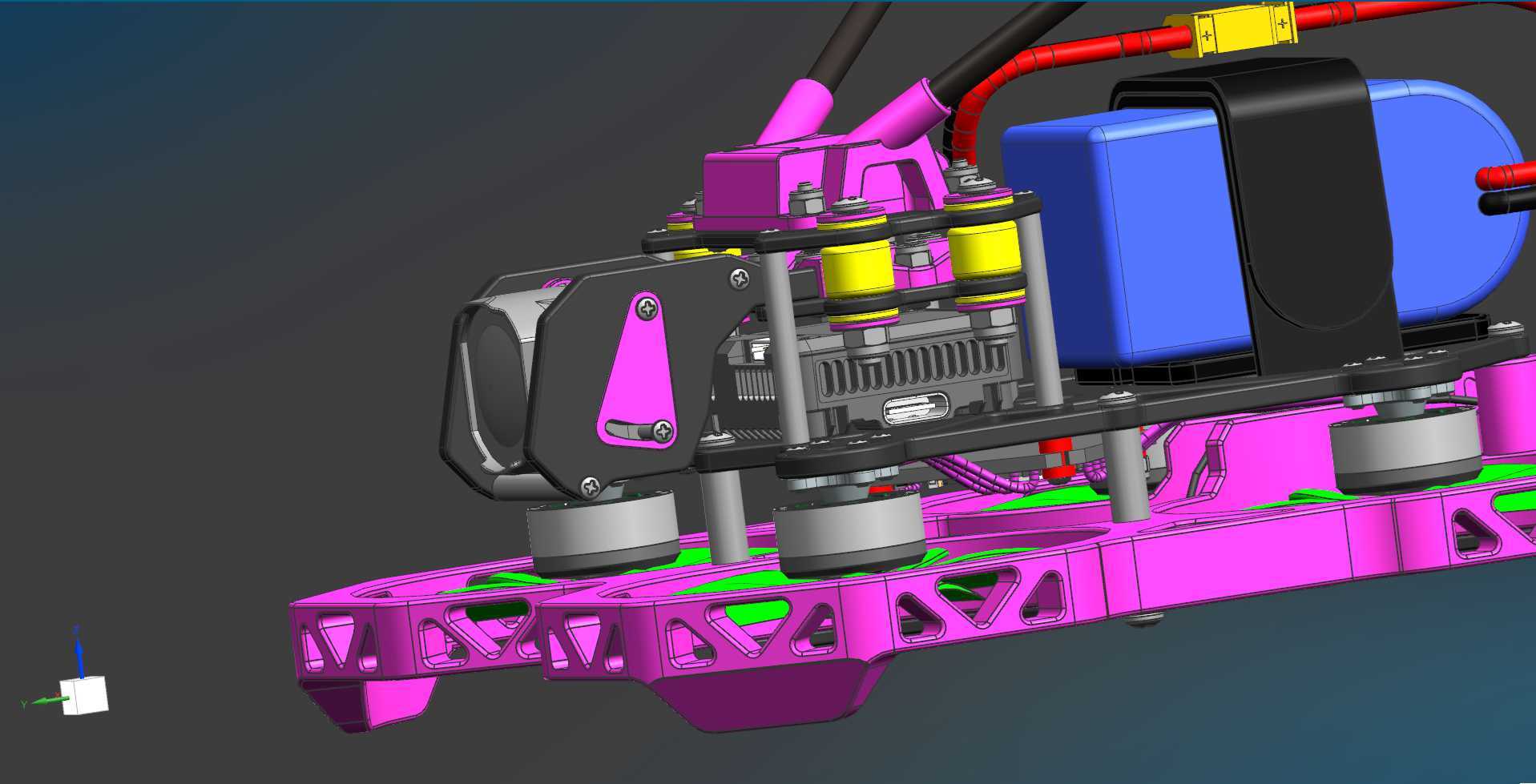

　　机架中部的电池仓做了分层限位设计，能够适配4S规格850mAh与1050mAh两种容量的锂聚合物电池，电池固定位采用绑带穿孔结构，绑带穿过机架预设的镂空槽位，能够将电池牢牢固定在机架重心位置，避免飞行过程中电池移位导致整机重心偏移影响飞行稳定性，电池仓周边预留了电调、接收机的安装空间，所有电子元件的走线都可以通过机架上预设的走线槽规整布置，避免线材外露被桨叶打到。整机的天线安装位设置在机架后部两侧，采用直立式安装座，两根图传天线呈一定角度向外倾斜布置，保证全方向的信号接收强度，天线安装座做了加强筋处理，避免轻微碰撞时天线座断裂。

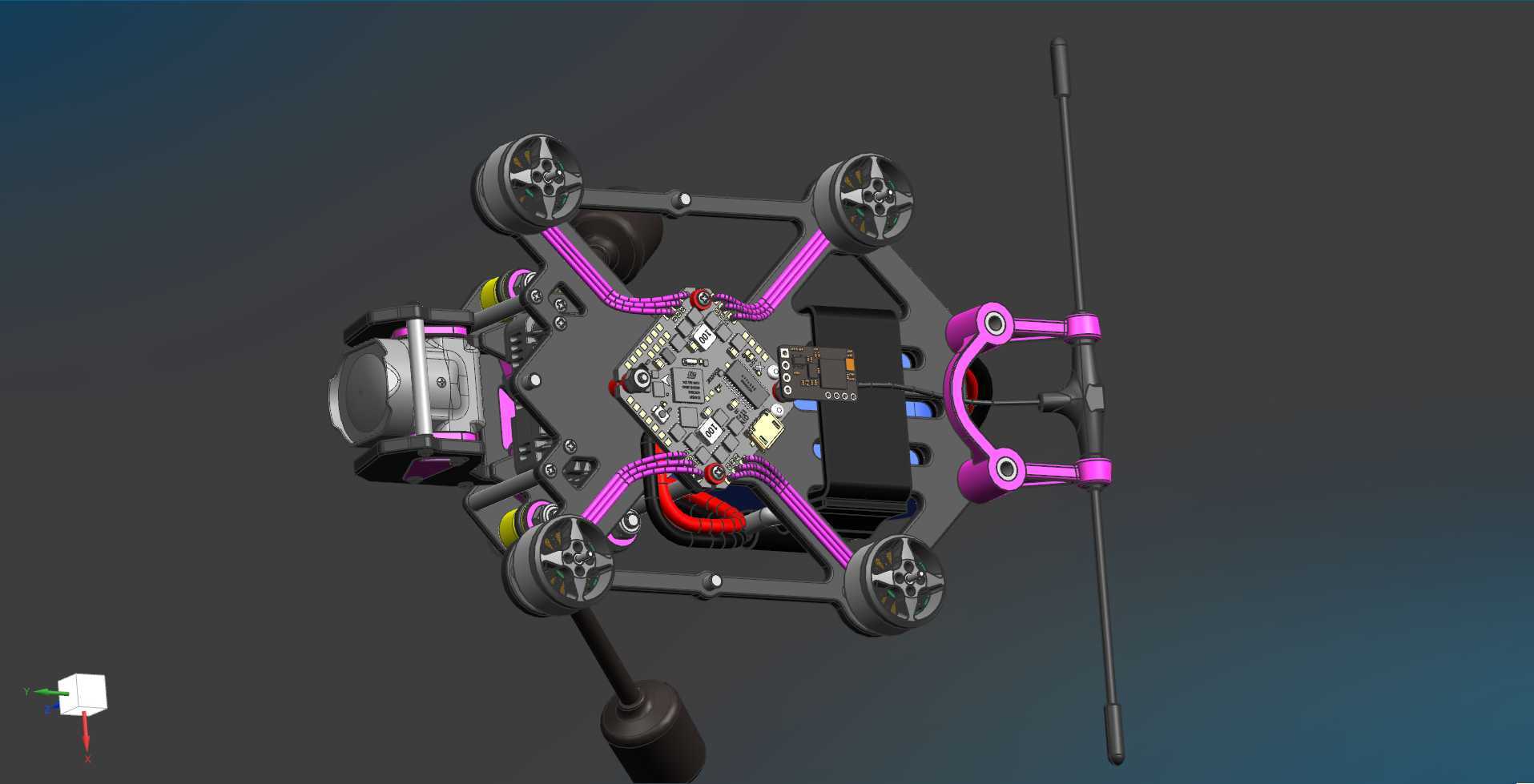

　　机架的飞控安装位位于整机中心位置，安装孔位适配20x20mm标准孔距的微型飞控与电调堆叠结构，飞控安装处同样预留了减震结构，进一步降低振动对飞控陀螺仪的影响，保证飞行姿态控制的精准度。护圈结构采用镂空减重设计，在保证结构强度的前提下尽可能去除多余材料，既降低了整机重量，也能在碰撞时通过轻微的形变吸收冲击力，避免刚性结构直接断裂。整机的外形尺寸控制在2.5英寸涵道机的常规范围内，对角线电机轴距适配2.5寸桨的安装需求，整机高度控制在能够顺利通过常规门窗、管道间隙的范围内，在狭小空间内飞行时具备优秀的通过性。机架的所有连接部位都做了圆角处理，没有尖锐的棱角，既避免组装时划伤操作人员，也能在碰撞室内物体时减少对被碰撞物体的损伤。

　　从结构设计的角度来看，这套机架没有采用多余的装饰性结构，所有的镂空、加强筋、安装位都是围绕功能需求设计，比如护圈上的镂空纹路一方面是减重，另一方面能够引导桨叶产生的气流向下流动，提升动力效率，电机座周边的加强筋连接到护圈主体，将电机转动时产生的应力分散到整个护圈结构上，避免长时间飞行后电机座出现裂纹。飞控、图传、电池的位置排布经过重心匹配，整机组装完成后重心落在机架几何中心位置，不需要额外调整配重就能保证飞行时的姿态平稳，对于航拍作业来说，平稳的飞行姿态能够大幅提升拍摄画面的质量，减少后期增稳的处理压力。
