镂空手柄蝴蝶刀结构三维设计

　　从结构细节来看，手柄部分采用等距圆形镂空设计，沿手柄长度方向均匀排布8个等直径通孔，该设计并非单纯为了视觉效果，一方面可以大幅降低整体自重，长时间握持把玩时不易产生手部疲劳，另一方面镂空孔洞可在握持时增加手指与手柄的接触摩擦力，即使手部存在汗液也能保持稳定握持，同时均匀排布的孔洞也保证了手柄截面的抗弯强度一致性，不会因为局部开孔导致应力集中出现结构断裂。刀刃部分采用经典的水滴形刃头设计，刃线从枢轴位置平滑过渡到刀尖，既保证了刃口的有效切割长度，也让刀尖具备足够的穿刺强度，刀刃与手柄铰接的位置设置了限位凸台，当手柄转动到完全展开位置时，凸台会与手柄端面贴合锁止，避免使用过程中手柄意外回折造成危险。本次设计的折叠式蝴蝶刀具，主要面向户外休闲把玩、工艺收藏展示以及影视道具制作场景，在结构设计上充分兼顾了开合顺滑度与握持稳定性，区别于常规直柄刀具的固定结构，采用双柄铰接的经典蝴蝶刀结构，通过两个对称布置的手柄绕枢轴转动实现刀刃的收纳与展开，展开状态下手柄与刀刃形成刚性整体，握持时可提供足够的操作力矩，收纳状态下两个手柄完全包覆刀刃，避免刃口外露造成意外划伤。

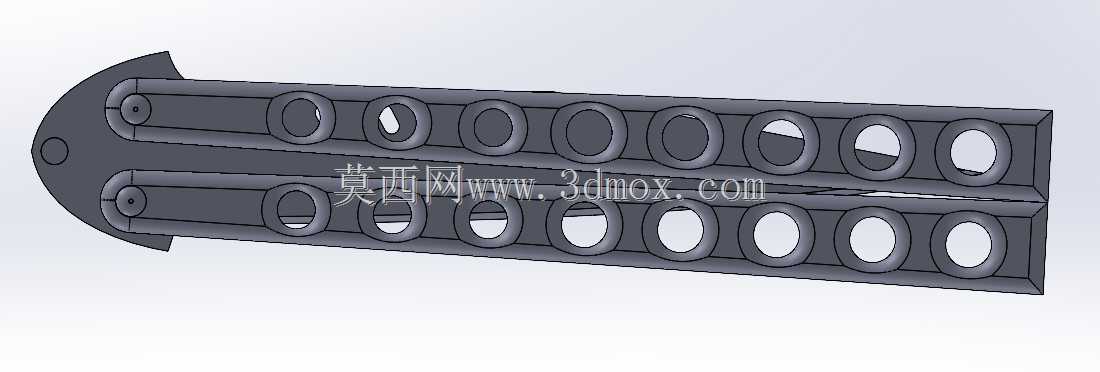

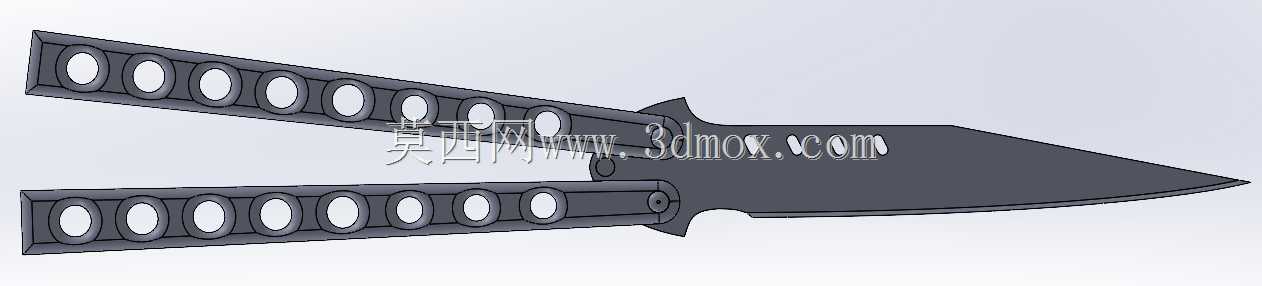

　　尺寸设计上，完全展开状态下整体长度为230mm，收纳折叠后整体长度为133mm，刀刃有效长度为123mm，手柄单段长度为124mm，该尺寸区间兼顾了便携性与操作手感，收纳后可轻松放入常规口袋或工具包中，展开后握持时手掌可完全包裹手柄，操作时的力臂长度足够完成常规的切削、把玩动作。铰接枢轴采用间隙配合设计，装配后手柄转动无卡顿，同时预留了微小的轴向间隙，避免长期使用磨损后出现手柄晃动的问题，枢轴端部采用沉头设计，保证手柄外表面平整无凸起，握持时不会硌手。

　　从建模思路来看，整个模型采用参数化建模方式，所有特征均保留完整的建模历史，手柄上的镂空孔采用线性阵列特征生成，可根据实际使用需求快速调整孔洞直径、间距以及数量，刀刃部分的曲面采用放样特征构建，可通过调整截面草图快速修改刃型角度、刀刃厚度等参数，铰接位置的配合尺寸严格按照公差配合要求设计，保证虚拟装配后无干涉，转动过程中两个手柄与刀刃之间的间隙均匀，不会出现摩擦剐蹭的问题。

　　在实际应用层面，该结构除了作为休闲把玩的刀具模型外，其铰接结构设计思路也可拓展应用到折叠工具、便携户外装备的结构设计中，双柄包覆收纳的结构形式可有效保护工作端，同时展开后可提供足够的结构刚性，镂空减重的设计方法也可应用到各类手持工具的手柄设计中，在保证结构强度的前提下降低整体自重，提升长时间使用的舒适度。建模过程中对所有锐边均做了微小的圆角处理，既符合实际产品的加工工艺要求，避免冲压或机加工过程中出现锐边割手的问题，也让模型的视觉效果更贴近真实量产产品的状态，铰接位置的凸台锁止结构经过多次运动仿真验证，展开锁止时的接触面积足够，可承受正常使用过程中的横向载荷，不会出现锁止失效的问题。
