简易坡顶开放式钢结构棚架设计方案

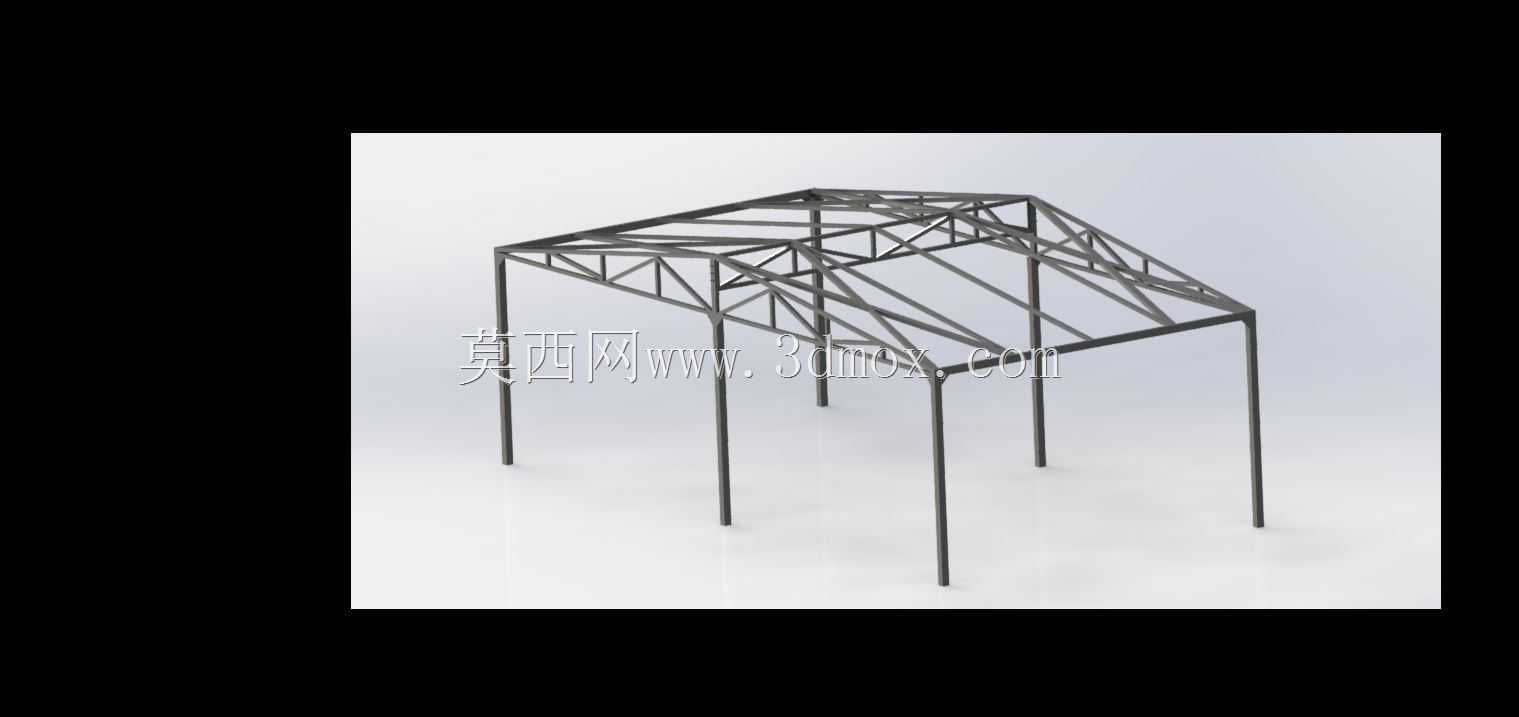

　　这类开放式坡顶钢结构棚架，多应用于厂区临时物料堆放区、户外作业遮阳挡雨点位、小型设备外置防护棚、乡村自建房附属杂物棚等场景，核心作用是在不做封闭围护的前提下，为下方区域提供稳定的顶部遮蔽，同时依托钢结构的高强度特性，抵御常规风载、顶部积雪荷载以及小型坠物冲击。从结构功能来看，整套构架没有多余的装饰性构件，所有杆件均承担实际力学传递作用：六根垂直立柱作为整体结构的竖向承重载体，直接将顶部荷载传递至地面基础，立柱底部可通过预埋钢板或膨胀螺栓与硬化地面固定，安装边界需保证立柱落点的地面承载力不低于0.2MPa，避免长期使用出现不均匀沉降。

　　顶部的坡顶桁架采用三角形稳定结构设计，这种构型一方面可以快速排走顶部雨水，避免积水增加额外荷载，另一方面三角形桁架的杆件受力更均匀，相比平屋顶结构能减少30%左右的顶部杆件弯矩，在同等用料下获得更高的结构强度。设计思路上完全遵循实用优先的原则，没有采用复杂的节点构造，所有杆件连接均采用常规焊接或螺栓紧固方式，现场施工时不需要特殊的大型吊装设备，仅靠人工配合小型机具就能完成组装，适合非专业施工队伍在小型项目中快速落地。从尺寸适配性来看，这类棚架的常规跨度控制在4-6米区间，立柱高度可根据实际使用需求在2.5-4米范围内调整，顶部坡比设置为1:4，既保证排水效率，也不会因为坡度过大增加顶部迎风面积。

　　需要注意的是，这类开放式钢架没有设置侧向斜撑的话，在沿海大风区域使用时，需要在立柱之间额外增加交叉拉杆，提升整体结构的抗侧移能力，避免强风天气下出现结构倾覆。杆件选型上，主立柱通常采用方管或圆管型材，顶部桁架的腹杆可采用更小规格的角钢或薄壁方管，在保证结构强度的前提下尽可能控制整体自重，降低基础施工的成本。实际安装过程中，需要先对所有立柱的垂直度进行校准，单根立柱的垂直度偏差不能超过柱高的1/1000，否则会导致顶部桁架安装时出现节点错位，产生额外的装配内应力，长期使用过程中容易在应力集中位置出现焊缝开裂。顶部桁架组装时，要先在地面完成单片桁架的焊接拼装，校验对角线尺寸偏差不超过5mm后再进行整体吊装，避免高空拼接出现尺寸误差。

　　这套构架的设计没有做冗余的结构预留，所有构件的尺寸都刚好满足常规使用场景的荷载要求，如果后续需要在棚顶加装光伏板、照明线路或者其他附属设施，需要提前对顶部桁架的杆件规格进行升级，核算新增荷载后的结构安全性，不能直接在原有构架上额外加载。另外，因为是开放式结构，所有钢构件都需要做基础的防锈处理，常规环境下采用除锈后刷防锈漆加面漆的工艺即可，在高湿度或者有腐蚀介质的区域使用，则需要采用热镀锌处理的型材，提升构件的抗腐蚀能力，延长整体结构的使用寿命。
