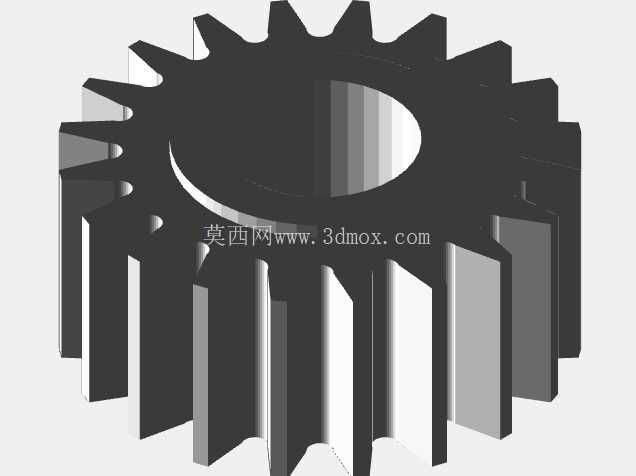

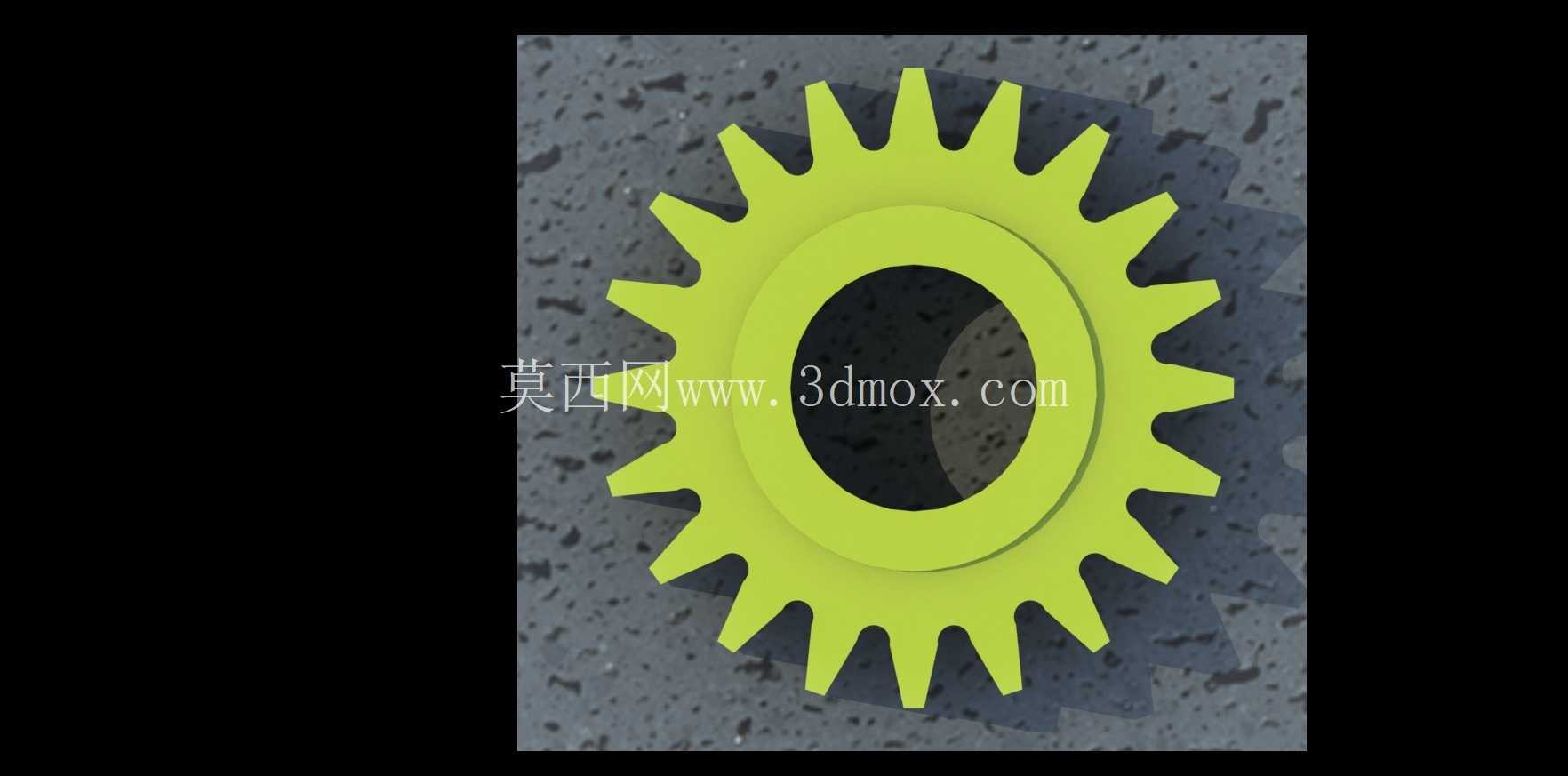

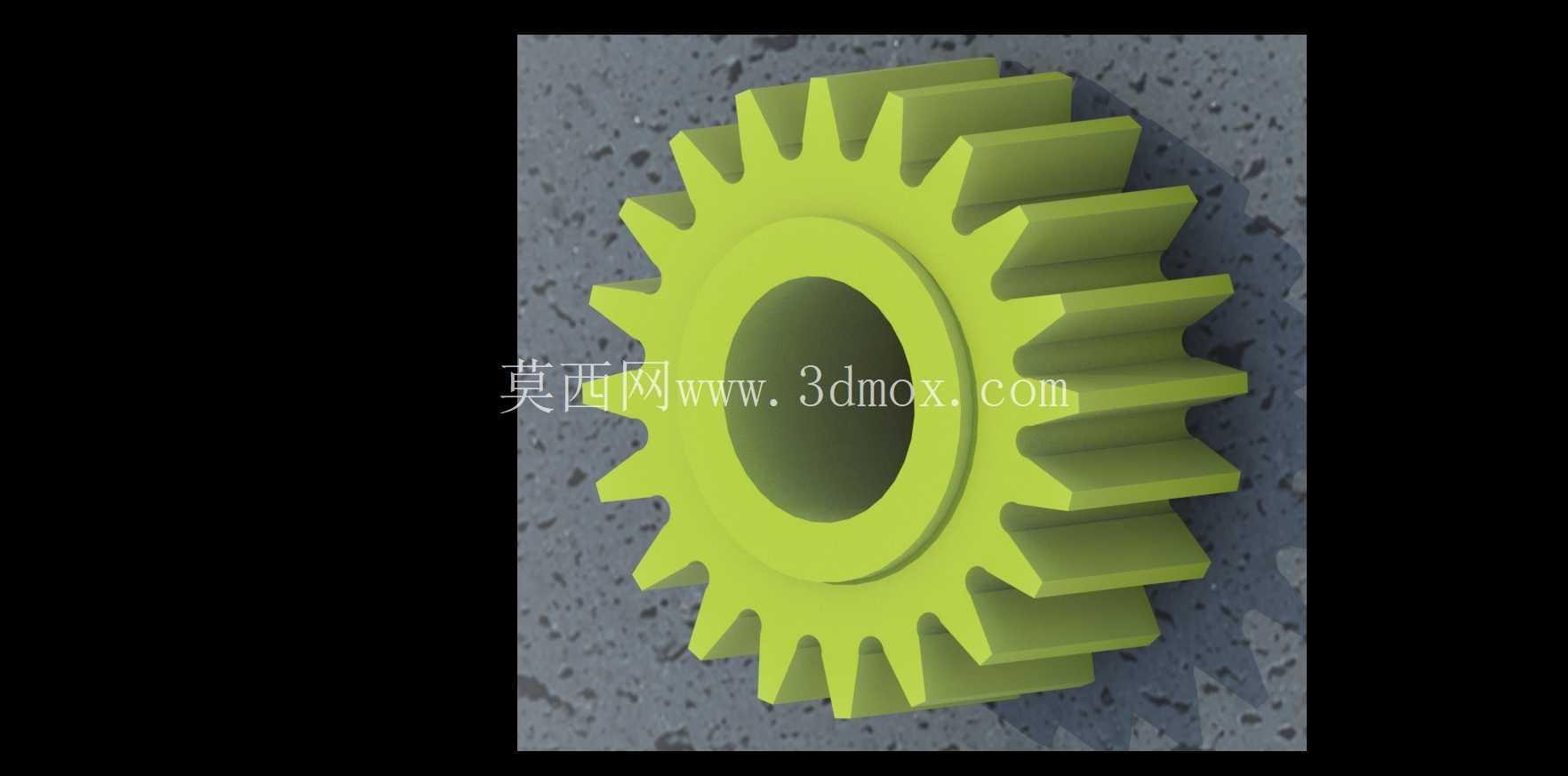

直径14mm模数0.6直齿传动轮结构

　　从设计逻辑来看，选择0.6模数是兼顾了3D打印工艺的成型精度与传动平稳性，模数过小会导致齿厚过薄，PLA材料打印后齿部强度不足，传动过程中容易出现崩齿问题；模数过大则会在14mm的齿顶圆限制下减少齿数，增大传动脉动率，让传动过程出现明显的卡顿感。齿数选择上，在齿顶圆直径、模数确定的前提下，齿顶高系数取标准1的情况下，齿数计算为21齿，这个齿数选择避开了根切临界齿数，不需要做变位修正即可保证齿形完整，降低建模与加工的复杂度，同时奇数齿的设计也能在长期啮合过程中让每个齿的磨损更均匀，延长齿轮的实际使用寿命。齿形采用标准渐开线齿廓，压力角取通用的20度，保证和同模数的标准直齿轮具备完全互换性，不需要做配对定制即可直接啮合使用，中心距可按照标准齿轮中心距公式计算，装配时只需要保证两轴平行度即可实现平稳传动，不需要额外调整齿侧间隙，对安装基座的加工精度要求更低，适合快速搭建原型结构时使用。中心孔采用直孔设计，没有额外的键槽结构，这是因为小模数齿轮传递的扭矩较小，依靠PLA材料和轴之间的粘接摩擦力或者顶丝固定即可满足扭矩传递需求，省去键槽加工步骤也能降低打印难度，避免孔位周边出现应力集中导致的开裂问题。小模数直齿圆柱齿轮在精密传动场景中应用极广，常见于小型桌面级3D打印传动机构、微型减速模组、小型教具传动结构、桌面自动化设备的动力传递环节，这类小尺寸齿轮不需要承担大扭矩载荷，更多是满足紧凑空间内的定比传动需求，保证传动比稳定、回程间隙可控。这款直齿轮的齿顶圆直径为14mm，模数设定为0.6，属于典型的小模数精密传动齿轮，中心孔直径5mm，可直接适配直径5mm的标准光轴，不需要额外加工轴套即可完成过盈或者粘接装配，全高6.6mm的齿宽设计，在保证啮合接触面积足够的前提下，尽可能压缩轴向安装空间，适配紧凑布局的小型传动系统。

　　齿轮端面没有额外的减重孔设计，一方面是因为齿轮本身尺寸极小，实心结构的重量也仅为几克，不会给传动系统带来额外的惯量负担，另一方面实心结构能提升齿根位置的结构强度，避免打印过程中薄壁结构出现的填充不足问题，保证每个轮齿的根部强度一致，不会出现个别齿提前断裂的情况。在实际应用中，这类小尺寸3D打印直齿轮常被用于小型舵机传动结构、桌面机械臂的关节减速组、自动投喂装置的动力传递、小型传送带的驱动轮组，还有很多创客在DIY小型云台、精密调节机构时也会选用这类参数的齿轮，因为其尺寸紧凑，传动噪音小，PLA材料打印成型快，成本极低，即便出现磨损也可以快速替换。

　　设计时特意将齿顶做了0.1mm的微小倒角，一方面是避免打印过程中齿顶位置出现翘边、毛刺，影响啮合顺畅度，另一方面装配时也能起到导向作用，快速对准啮合位置，不会出现齿顶顶撞导致的装配卡滞。齿宽方向的尺寸公差按照3D打印工艺的常规精度预留了0.2mm的余量，保证和同厚度的配对齿轮啮合时不会出现端面摩擦，轴向不需要额外加装限位挡圈也能避免齿轮窜动脱出。从安装边界来看，该齿轮装配后径向最大尺寸就是14mm的齿顶圆，轴向占用6.6mm的安装空间，中心孔和5mm轴配合时，轴向固定可以选择在轴上加工定位台阶，或者使用胶水粘接，也可以在齿轮侧面加装微型顶丝抵紧轴面，三种固定方式都能满足常规小扭矩场景的使用需求。

　　需要注意的是，这类PLA材质的小模数齿轮不适合在高温环境下使用，环境温度超过60摄氏度时PLA材料会出现软化，齿部强度大幅下降，也不适合传递超过0.1N·m的持续扭矩，否则容易出现齿部变形或者断齿问题，如果需要更大扭矩传递，可以将该模型作为原型，更换为尼龙或者金属材料进行小批量加工，其齿形参数完全符合标准齿轮规范，不需要重新调整参数即可直接用于机加工或者开模生产。在建模过程中，齿根位置做了微小的圆角过渡，避免直角位置的应力集中，这一点对于3D打印件尤其重要，因为FDM工艺打印的零件在直角位置容易出现层间结合力不足的问题，微小圆角可以让打印路径更平滑，提升层间结合强度，同时也能减少啮合过程中齿根位置的应力集中，提升齿轮的抗冲击能力。
