垂直扳机式阀块连接结构

在流体控制回路的阀组集成设计中，这类垂直扳机结构常作为手动触发式阀块的操作执行部件，多用于小型气路、低压油路的点位控制场景，常见于小型自动化设备的手动旁路控制、便携气动工具的启停触发、实验台架的临时通断操作工位。不同于常规旋钮式、按压式阀件操作件，该结构采用斜置扳臂与垂直基座的组合形态，扳臂与基座呈固定倾角设置，操作时施力方向与阀块安装面呈斜向夹角，能在紧凑安装空间内避开周边管路、接线的干涉，操作人员无需将手指探入阀组间隙即可完成触发动作，适配密集排布的阀岛安装场景。

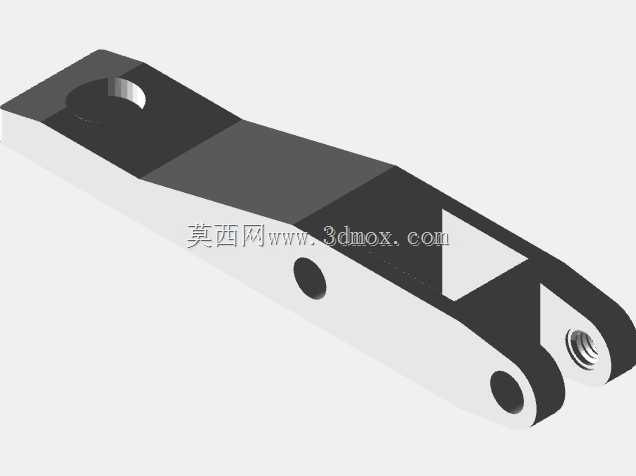

从结构设计逻辑来看，基座部分采用平直块体结构，底部为平整安装面，可直接贴合阀块的安装基准面，通过基座上的大直径通孔完成与阀杆的同轴连接，传递扳动产生的旋转力矩，扳臂末端的小直径通孔用于安装复位弹性件的定位销，当扳动动作撤销后，弹性件可带动扳臂自动回归初始位置，实现阀路的自动复位切断。扳臂的截面采用矩形变厚度设计，靠近基座的连接段厚度更大，可承受扳动时的最大弯曲应力，向末端延伸段逐步收窄厚度，既降低整体结构重量，也能让操作人员握持时的触感更贴合手指施力曲线，减少长时间操作的疲劳感。

安装边界方面，基座的安装面平面度需控制在0.02mm以内，保证与阀块贴合后无偏斜，避免阀杆承受额外径向力导致密封件偏磨；大直径连接孔与阀杆的配合采用间隙配合，间隙量控制在0.01-0.03mm之间，既保证扳动时无卡滞，也避免间隙过大导致的操作空行程过长；扳臂的最大摆动角度根据阀件的行程设定，通常在25°-35°区间内，设计时需校核扳臂摆动至极限位置时，与周边相邻阀件、管路的最小安全距离不小于5mm，防止操作时发生磕碰干涉。

实际应用中，这类结构的受力工况需重点校核两个危险截面：一是扳臂与基座连接的根部位置，该位置承受扳动时的最大弯曲力矩，需保证在最大操作力（通常为单指施力50N）作用下，根部的弯曲应力小于材料的屈服强度，避免长期使用后出现塑性变形导致操作行程偏移；二是大直径连接孔的孔壁位置，该位置传递阀杆的扭转力矩，需保证孔壁的挤压应力在许用范围内，防止频繁扳动后孔壁出现磨损扩孔，导致扳机松动、操作手感虚位过大。

不同于民用扳机类零件的设计思路，工业阀用扳机结构不追求外观的流线型，所有结构面均采用平面、圆柱面的简单几何特征组合，一方面是降低加工难度，采用常规铣削、钻孔工序即可完成加工，无需特殊成型工艺，适合小批量备件加工替换；另一方面是无复杂曲面的结构更便于日常清洁，在工业现场多粉尘、多油污的环境下，不会出现油污、碎屑在曲面凹槽内堆积的情况，维护擦拭更便捷。结构的棱边均做0.5mm的倒角处理，既去除加工毛刺避免划伤操作人员，也不会因为倒角过大导致结构棱角缺失，影响安装定位的基准精度。

在阀组集成的布局设计中，这类垂直扳机结构通常布置在阀组的外侧操作面，扳臂的倾斜方向统一朝向操作人员的站位侧，多联阀组并排安装时，相邻扳机的中心距需大于扳臂的最大宽度加10mm的操作间隙，保证操作单个扳机时不会误触相邻阀件。复位弹簧的选型需匹配扳臂的扳动力矩，弹簧力过大会导致操作手感过重，弹簧力过小则会出现复位不到位、阀路内泄的问题，通常设计时会将复位后的扳机贴紧限位面的预紧力控制在5-8N，既保证复位可靠，也不会让操作力超出单指舒适施力范围。
