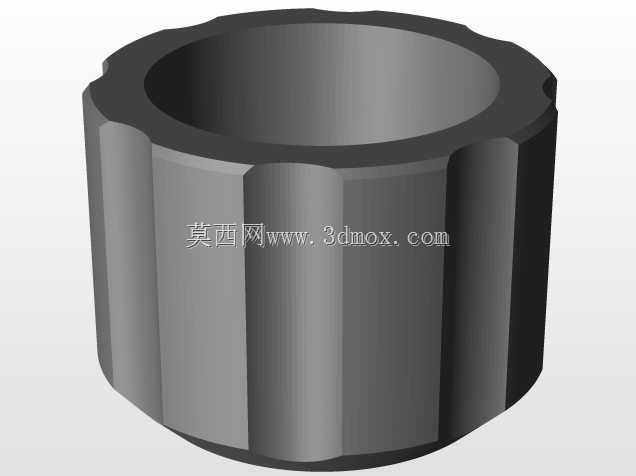

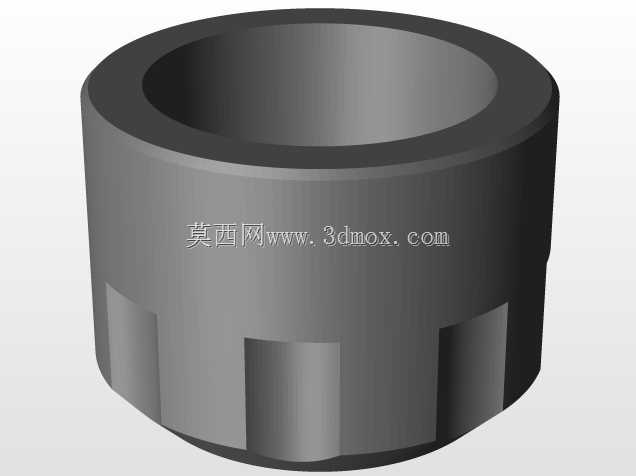

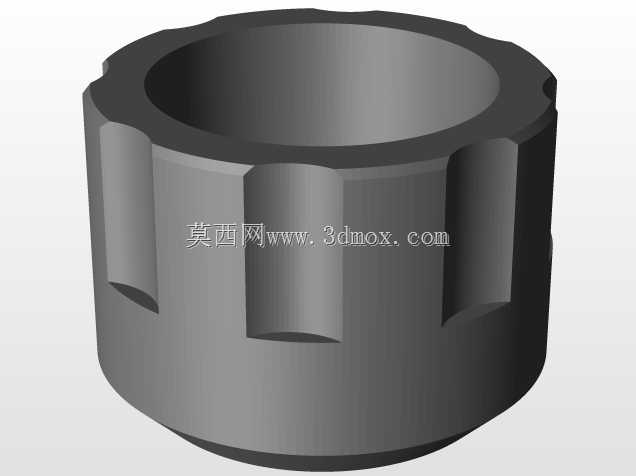

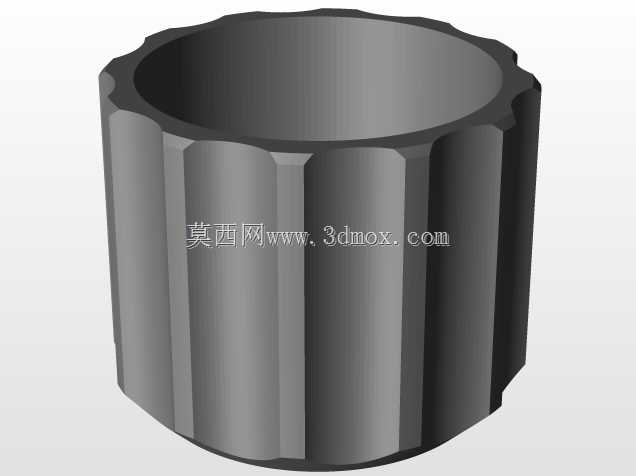

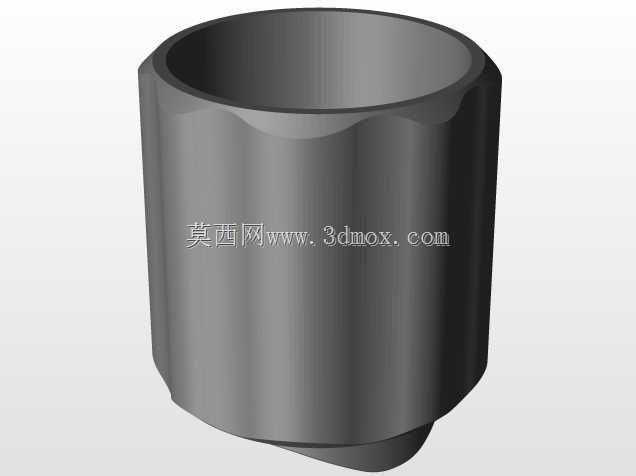

星战光剑发射器变体套筒结构设计

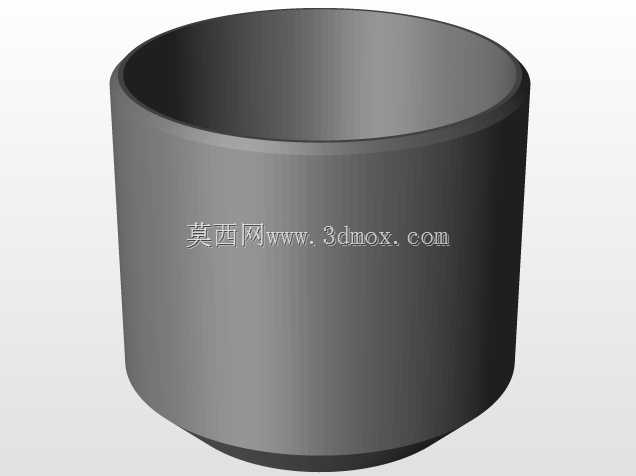

　　该零件为类圆筒状结构件，最初的设计出发点是适配主题乐园手持光剑道具的改装替换需求，在结构逻辑上与阀类设备中常用的导向衬套、阀套类零件的设计思路高度共通，可直接迁移应用到低压流体控制阀的阀套改装、小型气动执行机构的导向套配套场景中。从结构细节来看，零件整体采用等壁厚圆筒设计，外壁做了均匀的哑光硬质表面处理模拟金属质感，内壁全程保持光滑无台阶的直通孔结构，两端边缘均做了0.2mm的微小倒角处理，既可以避免安装过程中锐边刮伤配合件的密封层，也能在道具改装场景下防止组装时划伤操作人员手部。

　　在安装边界设计上，零件的外径公差控制在h7级精度区间，内径采用H8级公差设计，既可以满足阀类应用中与阀芯、阀杆的滑动配合间隙要求，也能在道具改装场景下与原有光剑的剑柄内筒、发射模块基座实现过盈配合或间隙配合的灵活适配，不需要额外做二次加工就能完成组装。从功能特性层面看，该结构件在阀类应用场景中，可作为小型换向阀的阀套使用，光滑的内壁能有效降低阀芯往复运动的摩擦阻力，均匀的壁厚可以保证流体通过时的压力分布均匀，避免出现偏流、紊流导致的阀件振动问题；在影视道具改装场景中，该零件作为光剑发射器的变体外壳，能够完全替换原有萨维工坊军刀的对应发射段外壳，用户可以根据自身需求搭配不同的剑柄、剑套组件，实现外观的个性化定制，同时足够的结构强度可以承受日常挥舞、拼装过程中的冲击力，不会出现薄壁开裂的问题。

　　设计过程中优先考虑了结构的通用性，没有设置多余的卡扣、凸台等专属结构，整个外圆柱面保持完整的圆柱度，圆柱度公差控制在0.02mm以内，不管是作为阀类配件压入阀座安装，还是作为道具套筒套入剑柄基座，都能保证配合面的贴合度均匀，不会出现局部应力集中导致的零件变形。零件的轴向长度与外径的比例经过多轮调整，既不会因为长度过长导致配合段过紧、拆装困难，也不会因为长度过短导致配合定位不足、使用过程中出现晃动偏移。

　　在实际选型应用中，如果用于低压气动阀的阀套配套，可直接选用铝合金或不锈钢材质按照该结构加工，不需要额外修改结构尺寸就能适配通径匹配的阀芯组件；如果用于道具制作，可选用光敏树脂通过3D打印直接成型，表面做喷涂处理就能达到金属质感的外观效果，不需要做后续的机加工修整。整个结构没有复杂的异形曲面、侧孔或倒扣结构，不管是采用数控车削加工还是3D打印成型，都能快速完成生产，加工成本低，良率高，适配多种加工工艺。在安装适配性上，该零件的端面与轴线保持严格的垂直度，垂直度公差控制在0.015mm以内，安装后可以保证与相邻配合件的端面完全贴合，不会出现倾斜导致的密封失效或者装配间隙问题，不管是工业阀件应用中的密封要求，还是道具组装中的外观严丝合缝要求，都能得到满足。
